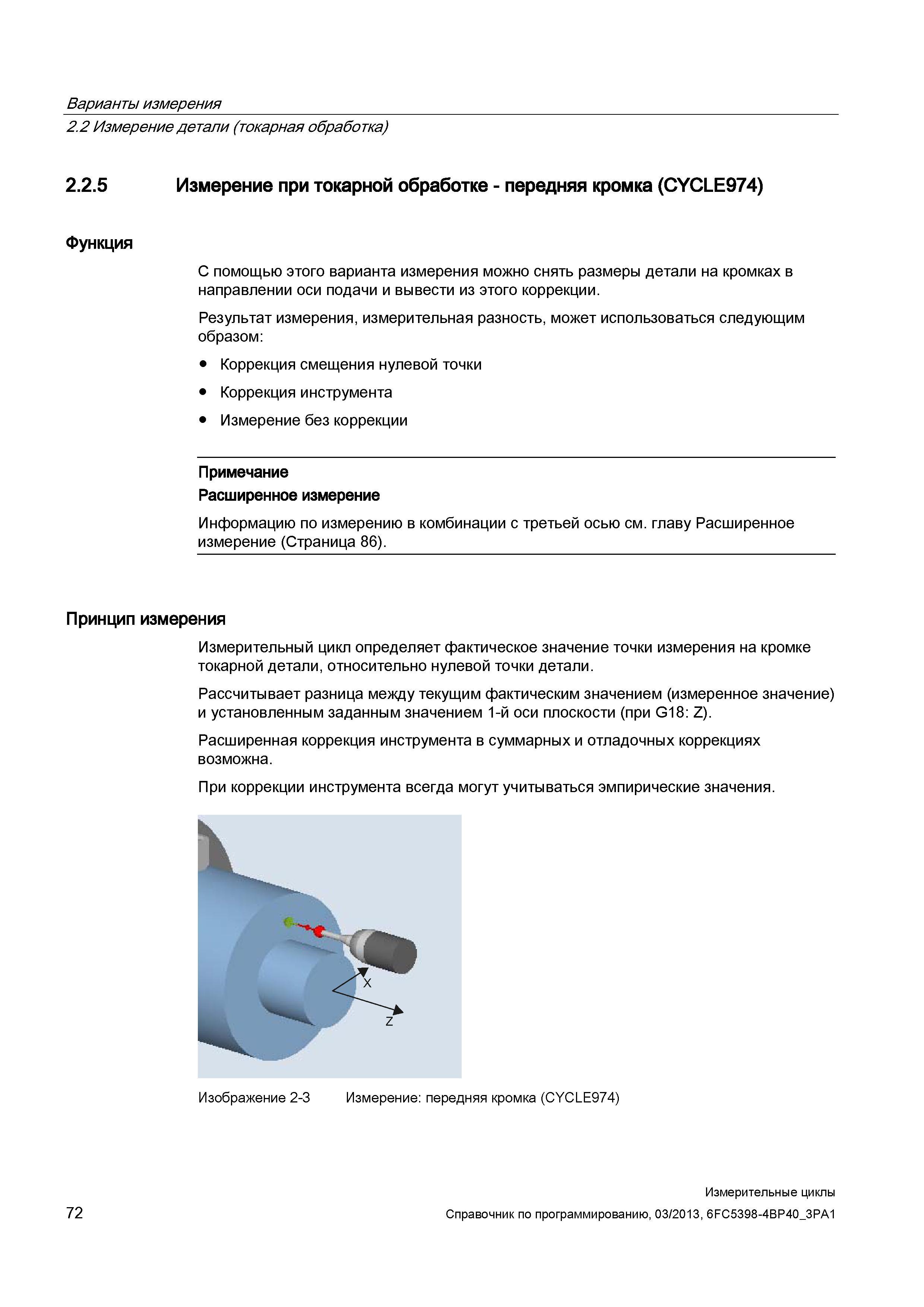

Варианты измерения 2.2 Измерение детали (токарная обработка) 2.2.5 Измерение при токарной обработке - передняя кромка (CYCLE974) Функция С помощью этого варианта измерения можно снять размеры детали на кромках в направлении оси подачи и вывести из этого коррекции. Результат измерения, измерительная разность, может использоваться следующим образом: Коррекция смещения нулевой точки Коррекция инструмента Измерение без коррекции Примечание Расширенное измерение Информацию по измерению в комбинации с третьей осью см. главу Расширенное измерение (Страница 86). Измерительный цикл определяет фактическое значение точки измерения на кромке токарной детали, относительно нулевой точки детали. Рассчитывает разница между текущим фактическим значением (измеренное значение) и установленным заданным значением 1-й оси плоскости (при G18: Z). Расширенная коррекция инструмента в суммарных и отладочных коррекциях возможна. При коррекции инструмента всегда могут учитываться эмпирические значения. Принцип измерения Изображение 2-3 Измерение: передняя кромка (CYCLE974) 72 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
