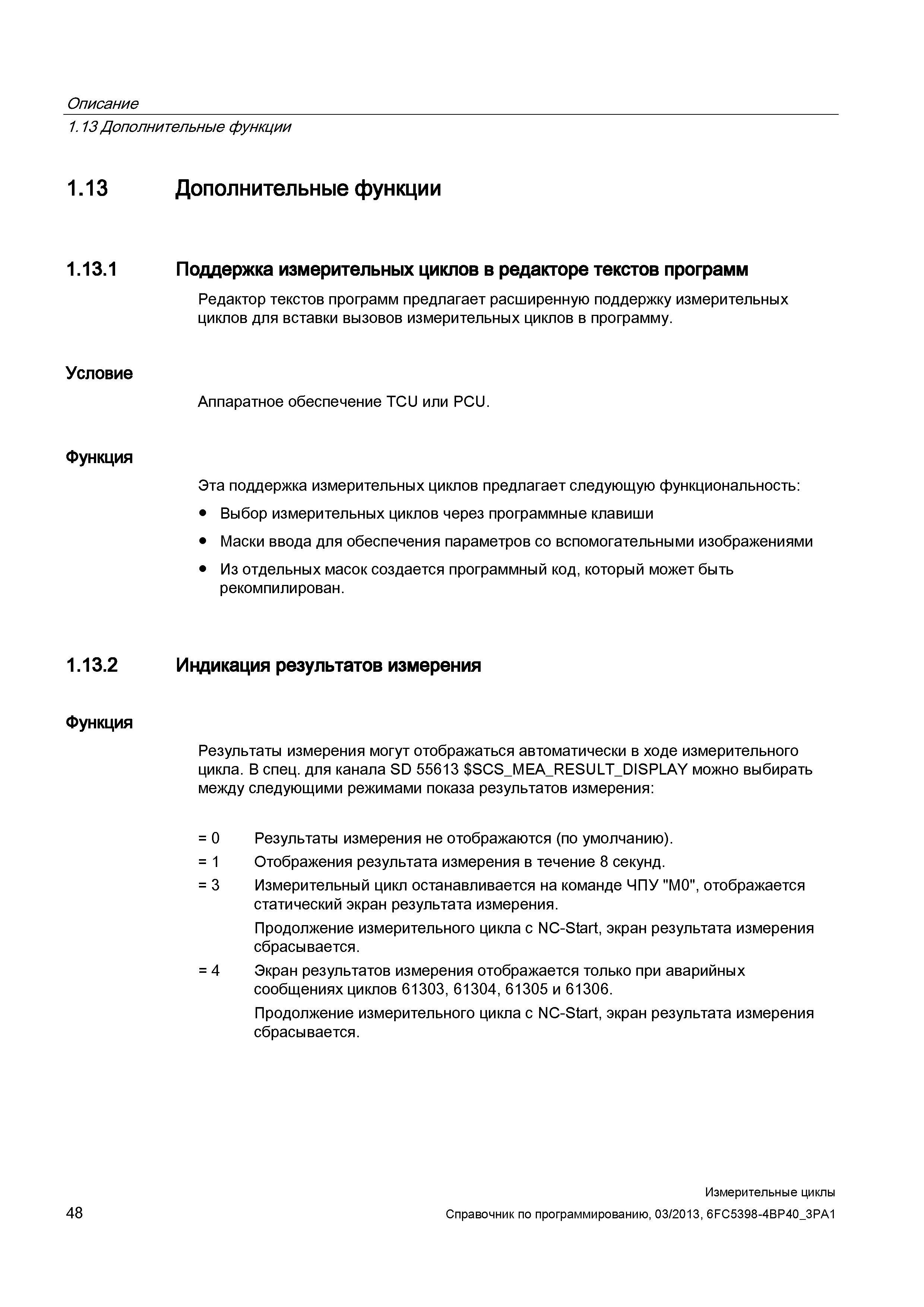

Описание 1.13 Дополнительные функции 1.13 Дополнительные функции 1.13.1 Поддержка измерительных циклов в редакторе текстов программ Редактор текстов программ предлагает расширенную поддержку измерительных циклов для вставки вызовов измерительных циклов в программу. Условие Аппаратное обеспечение TCU или PCU. Функция Эта поддержка измерительных циклов предлагает следующую функциональность: Выбор измерительных циклов через программные клавиши Маски ввода для обеспечения параметров со вспомогательными изображениями Из отдельных масок создается программный код, который может быть рекомпилирован. 1.13.2 Индикация результатов измерения Функция Результаты измерения могут отображаться автоматически в ходе измерительного цикла. В спец. для канала SD 55613 SCS_MEA_RESULT_DISPLAY можно выбирать между следующими режимами показа результатов измерения: = 0 Результаты измерения не отображаются (по умолчанию). = 1 Отображения результата измерения в течение 8 секунд. = 3 Измерительный цикл останавливается на команде ЧПУ "M0", отображается статический экран результата измерения. Продолжение измерительного цикла с NC-Start, экран результата измерения сбрасывается. = 4 Экран результатов измерения отображается только при аварийных сообщениях циклов 61303, 61304, 61305 и 61306. Продолжение измерительного цикла с NC-Start, экран результата измерения сбрасывается. 48 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
