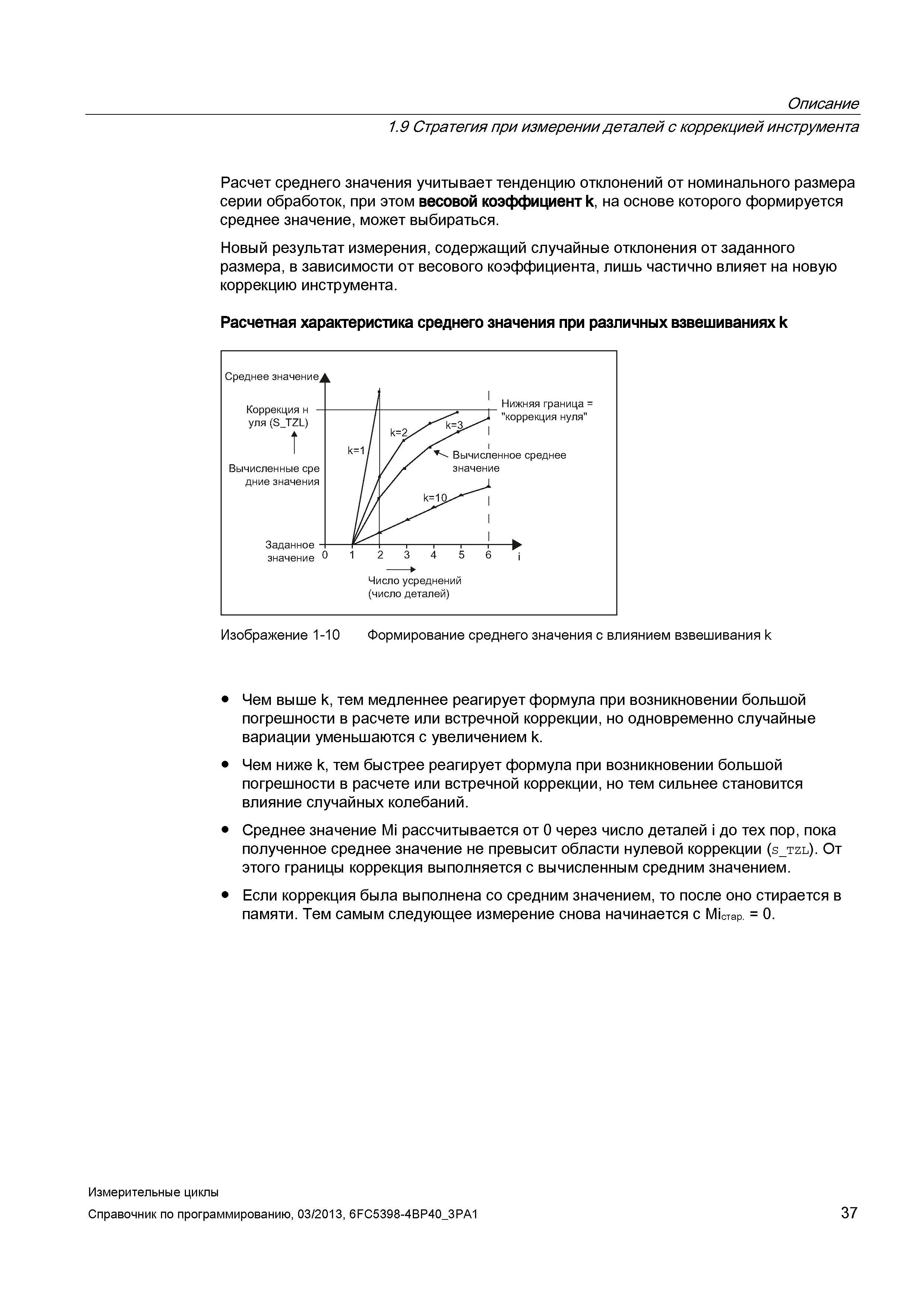

Описание 1.9 Стратегия при измерении деталей с коррекцией инструмента Расчет среднего значения учитывает тенденцию отклонений от номинального размера серии обработок, при этом весовой коэффициент k, на основе которого формируется среднее значение, может выбираться. Новый результат измерения, содержащий случайные отклонения от заданного размера, в зависимости от весового коэффициента, лишь частично влияет на новую коррекцию инструмента. Расчетная характеристика среднего значения при различных взвешиваниях k Изображение 1-10 Формирование среднего значения с влиянием взвешивания k Чем выше k, тем медленнее реагирует формула при возникновении большой погрешности в расчете или встречной коррекции, но одновременно случайные вариации уменьшаются с увеличением k. Чем ниже k, тем быстрее реагирует формула при возникновении большой погрешности в расчете или встречной коррекции, но тем сильнее становится влияние случайных колебаний. Среднее значение Mi рассчитывается от 0 через число деталей i до тех пор, пока полученное среднее значение не превысит области нулевой коррекции (s_tzl). От этого границы коррекция выполняется с вычисленным средним значением. Если коррекция была выполнена со средним значением, то после оно стирается в памяти. Тем самым следующее измерение снова начинается с Мьтар. = 0. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 37
