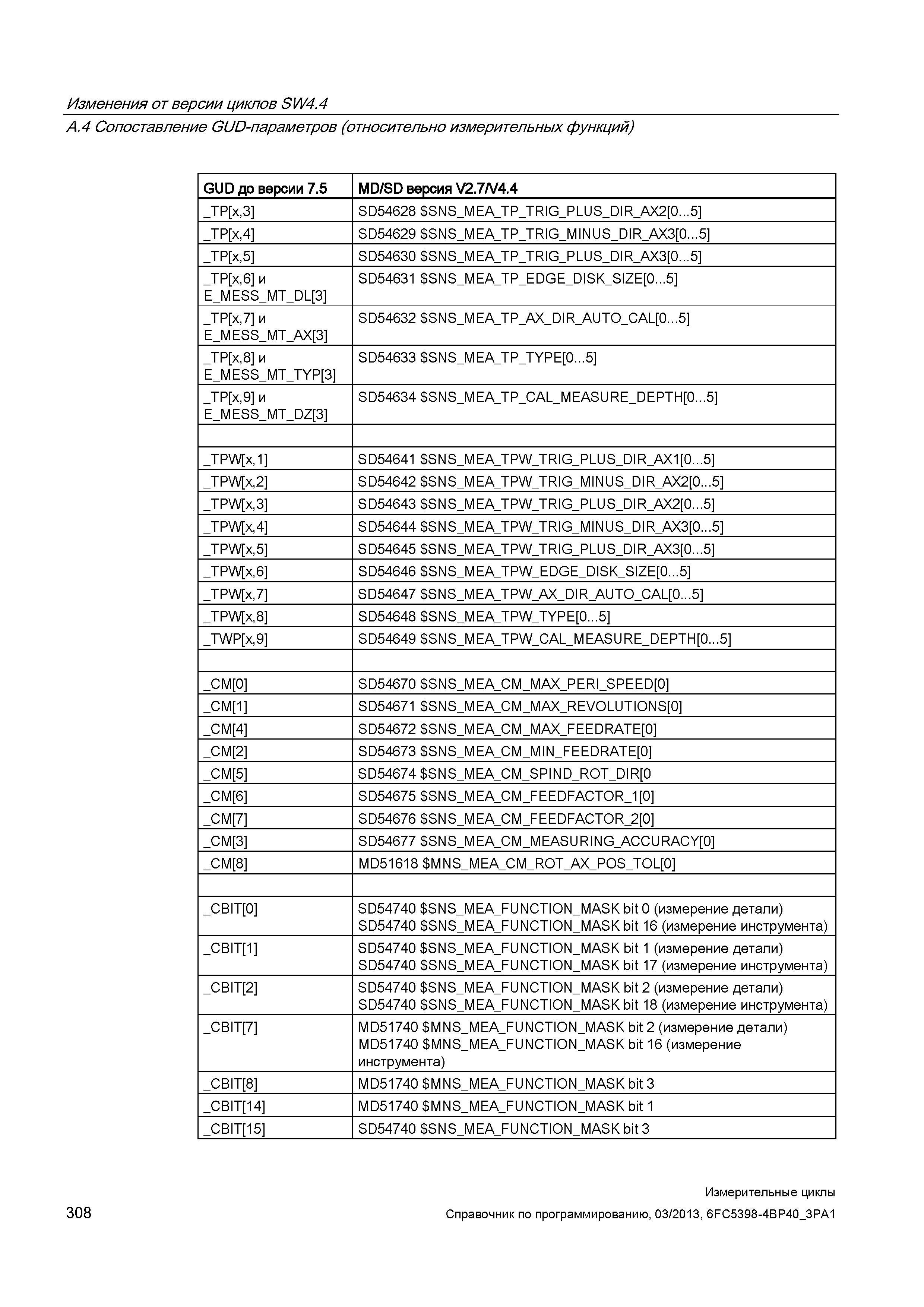

Изменения от версии циклов SW4.4 A.4 Сопоставление GUD-параметров (относительно измерительных функций) GUD до версии 7.5 MD/SD версия V2.7/V4.4 _TP x,3 SD54628 SNS_MEA_TP_TRIG_PLUS_DIR_AX2 0...5 _TP x,4 SD54629 SNS_MEA_TP_TRIG_MINUS_DIR_AX3 0...5 _TP x,5 SD54630 SNS_MEA_TP_TRIG_PLUS_DIR_AX3 0...5 _TP x,6 и E_MESS_MT_DL 3 SD54631 SNS_MEA_TP_EDGE_DISK_SIZE 0...5 _TP x,7 и E_MESS_MT_AX 3 SD54632 SNS_MEA_TP_AX_DIR_AUT0_CAL 0...5 _TP x,8 и E_MESS_MT_TYP 3 SD54633 SNS_MEA_TP_TYPE 0...5 _TP x,9 и E_MESS_MT_DZ 3 SD54634 SNS_MEA_TP_CAL_MEASURE_DEPTH 0...5 _TPW x,1 SD54641 SNS MEA TPW TRIG PLUS DIR AX1 0...5 _TPW x,2 SD54642 SNS_MEA_TPW_TRIG_MINUS_DIR_AX2 0...5 _TPW x,3 SD54643 SNS MEA TPW TRIG PLUS DIR AX2 0...5 _TPW x,4 SD54644 SNS_MEA_TPW_TRIG_MINUS_DIR_AX3 0...5 _TPW x,5 SD54645 SNS MEA TPW TRIG PLUS DIR AX3 0...5 _TPW x,6 SD54646 SNS_MEA_TPW_EDGE_DISK_SIZE 0...5 _TPW x,7 SD54647 SNS_MEA_TPW_AX_DIR_AUT0_CAL 0...5 _TPW x,8 SD54648 SNS_MEA_TPW_TYPE 0...5 _TWP x,9 SD54649 SNS_MEA_TPW_CAL_MEASURE_DEPTH 0...5 _CM 0 SD54670 SNS MEA CM MAX PERI SPEED 0 _CM 1 SD54671 SNS_MEA_CM_MAX_REV0LUTI0NS 0 _CM 4 SD54672 SNS_MEA_CM_MAX_FEEDRATE 0 _CM 2 SD54673 SNS_MEA_CM_MIN_FEEDRATE 0 _CM 5 SD54674 SNS_MEA_CM_SPIND_R0T_DIR 0 _CM 6 SD54675 SNS_MEA_CM_FEEDFACT0R_1 0 _CM 7 SD54676 SNS_MEA_CM_FEEDFACT0R_2 0 _CM 3 SD54677 SNS_MEA_CM_MEASURING_ACCURACY 0 _CM 8 MD51618 MNS MEA CM R0T AX P0S T0L 0 _CBIT 0 SD54740 SNS_MEA_FUNCTI0N_MASK bit 0 (измерение детали) SD54740 SNS_MEA_FUNCTI0N_MASK bit 16 (измерение инструмента) _CBIT 1 SD54740 SNS_MEA_FUNCTI0N_MASK bit 1 (измерение детали) SD54740 SNS_MEA_FUNCTI0N_MASK bit 17 (измерение инструмента) _CBIT 2 SD54740 SNS_MEA_FUNCTI0N_MASK bit 2 (измерение детали) SD54740 SNS_MEA_FUNCTI0N_MASK bit 18 (измерение инструмента) _CBIT 7 MD51740 MNS_MEA_FUNCTI0N_MASK bit 2 (измерение детали) MD51740 MNS_MEA_FUNCTI0N_MASK bit 16 (измерение инструмента) _CBIT 8 MD51740 MNS_MEA_FUNCTI0N_MASK bit 3 _CBIT 14 MD51740 MNS_MEA_FUNCTI0N_MASK bit 1 _CBIT 15 SD54740 SNS_MEA_FUNCTI0N_MASK bit 3 308 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
