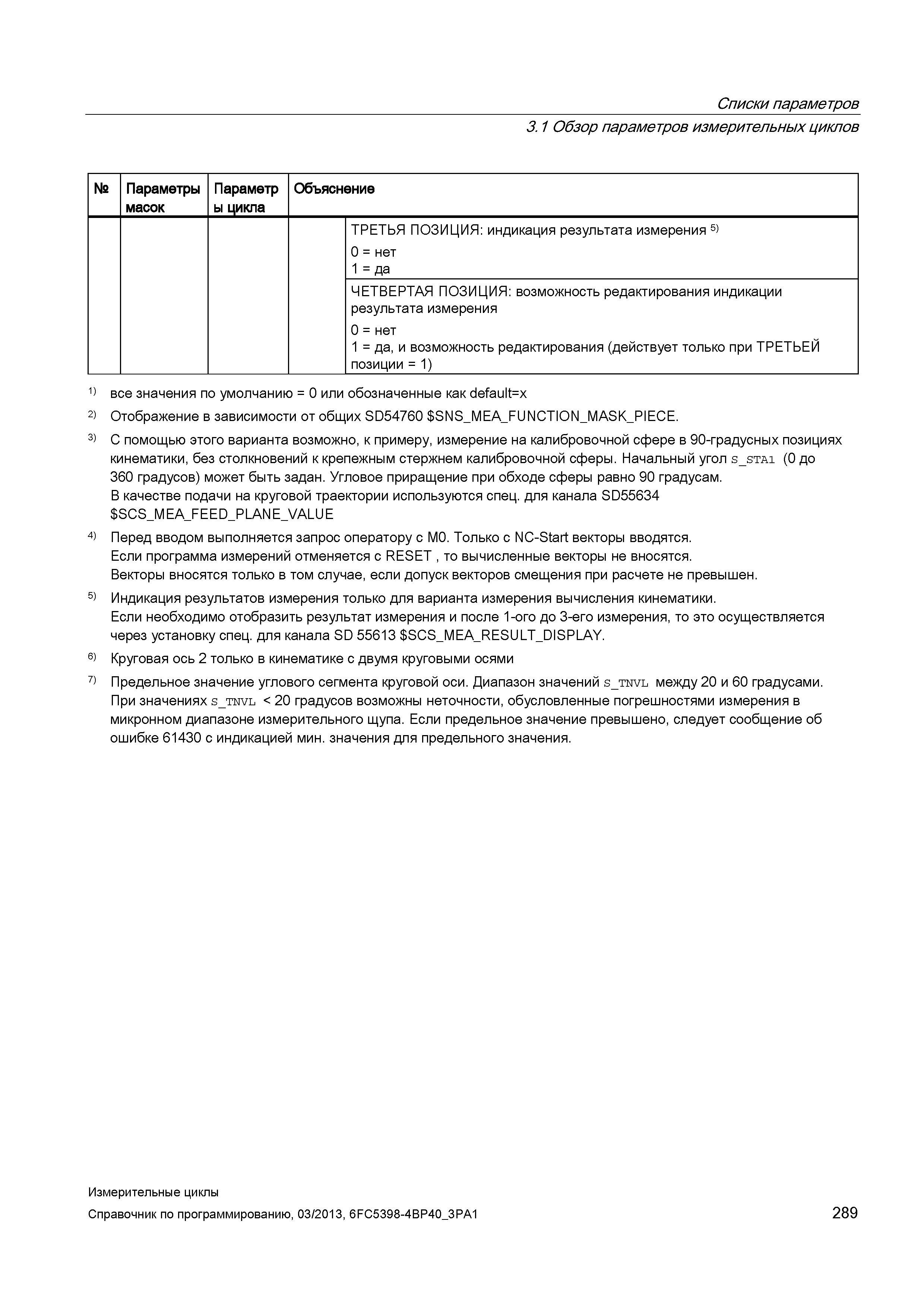

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение ТРЕТЬЯ ПОЗИЦИЯ: индикация результата измерения 5) 0 = нет 1 = да ЧЕТВЕРТАЯ ПОЗИЦИЯ: возможность редактирования индикации результата измерения 0 = нет 1 = да, и возможность редактирования (действует только при ТРЕТЬЕЙ позиции = 1) 1) все значения по умолчанию = 0 или обозначенные как default=x 2) Отображение в зависимости от общих SD54760 SNS_MEA_FUNCTION_MASK_PIECE. 3) С помощью этого варианта возможно, к примеру, измерение на калибровочной сфере в 90-градусных позициях кинематики, без столкновений к крепежным стержнем калибровочной сферы. Начальный угол s_sta1 (0 до 360 градусов) может быть задан. Угловое приращение при обходе сферы равно 90 градусам. В качестве подачи на круговой траектории используются спец. для канала SD55634 SCS_MEA_FEED_PLANE_VALUE 4) Перед вводом выполняется запрос оператору с M0. Только с NC-Start векторы вводятся. Если программа измерений отменяется с RESET , то вычисленные векторы не вносятся. Векторы вносятся только в том случае, если допуск векторов смещения при расчете не превышен. 5) Индикация результатов измерения только для варианта измерения вычисления кинематики. Если необходимо отобразить результат измерения и после 1-ого до 3-его измерения, то это осуществляется через установку спец. для канала SD 55613 SCS_MEA_RESULT_DISPLAY. 6) Круговая ось 2 только в кинематике с двумя круговыми осями 7) Предельное значение углового сегмента круговой оси. Диапазон значений s_tnvl между 20 и 60 градусами. При значениях s_tnvl < 20 градусов возможны неточности, обусловленные погрешностями измерения в микронном диапазоне измерительного щупа. Если предельное значение превышено, следует сообщение об ошибке 61430 с индикацией мин. значения для предельного значения. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 289
