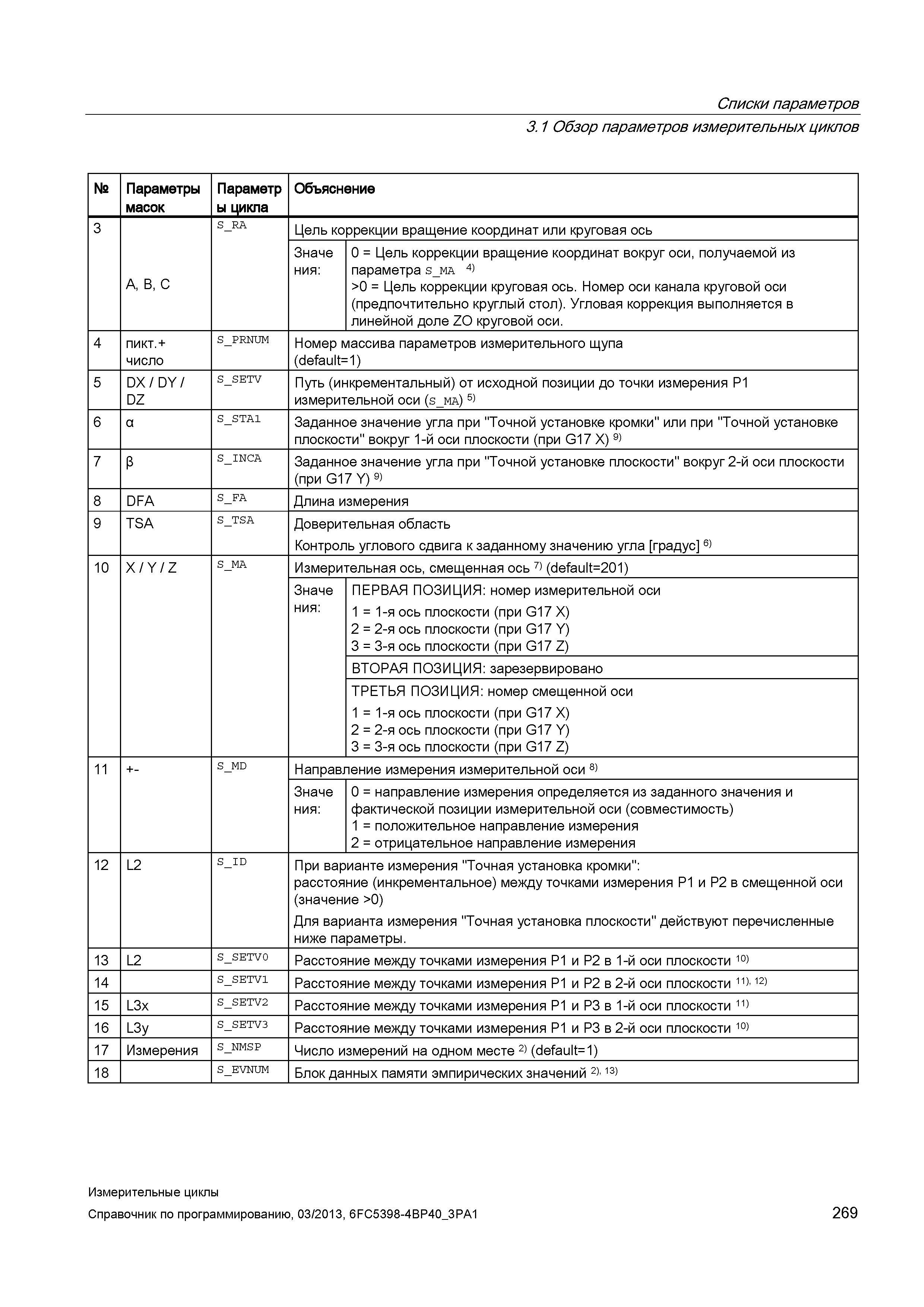

Списки параметров 3.1 Обзор параметров измерительных циклов № Параметры масок Параметр ы цикла Объяснение 3 A, B, C S_RA Цель коррекции вращение координат или круговая ось Значе ния: 0 = Цель коррекции вращение координат вокруг оси, получаемой из параметра s_ma 4) >0 = Цель коррекции круговая ось. Номер оси канала круговой оси (предпочтительно круглый стол). Угловая коррекция выполняется в линейной доле ZO круговой оси. 4 пикт.+ число S_PRNUM Номер массива параметров измерительного щупа (default=1) 5 Y D X Z DD S_SETV Путь (инкрементальный) от исходной позиции до точки измерения P1 измерительной оси (s_ma) 5) 6 а S_STA1 Заданное значение угла при "Точной установке кромки" или при "Точной установке плоскости" вокруг 1-й оси плоскости (при G17 X) 9) 7 в S_INCA Заданное значение угла при "Точной установке плоскости" вокруг 2-й оси плоскости (при G17 Y) 9) 8 DFA S_FA Длина измерения 9 TSA S_TSA Доверительная область Контроль углового сдвига к заданному значению угла градус 6) 10 X / Y / Z S_MA Измерительная ось, смещенная ось 7) (default=201) Значе ния: ПЕРВАЯ ПОЗИЦИЯ: номер измерительной оси 1 = 1-я ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 3 = 3-я ось плоскости (при G17 Z) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: номер смещенной оси 1 = 1-я ось плоскости (при G17 X) 2 = 2-я ось плоскости (при G17 Y) 3 = 3-я ось плоскости (при G17 Z) 11 +- S_MD Направление измерения измерительной оси 8) Значе ния: 0 = направление измерения определяется из заданного значения и фактической позиции измерительной оси (совместимость) 1 = положительное направление измерения 2 = отрицательное направление измерения 12 L2 S_ID При варианте измерения "Точная установка кромки": расстояние (инкрементальное) между точками измерения P1 и P2 в смещенной оси (значение >0) Для варианта измерения "Точная установка плоскости" действуют перечисленные ниже параметры. 13 L2 S_SETV0 Расстояние между точками измерения P1 и P2 в 1-й оси плоскости 10) 14 S_SETV1 Расстояние между точками измерения P1 и P2 в 2-й оси плоскости 11), 12) 15 L3x S_SETV2 Расстояние между точками измерения P1 и P3 в 1-й оси плоскости 11) 16 L3y S_SETV3 Расстояние между точками измерения P1 и P3 в 2-й оси плоскости 10) 17 Измерения S_NMSP Число измерений на одном месте 2) (default=1) 18 S_EVNUM Блок данных памяти эмпирических значений 2), 13) Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 269
