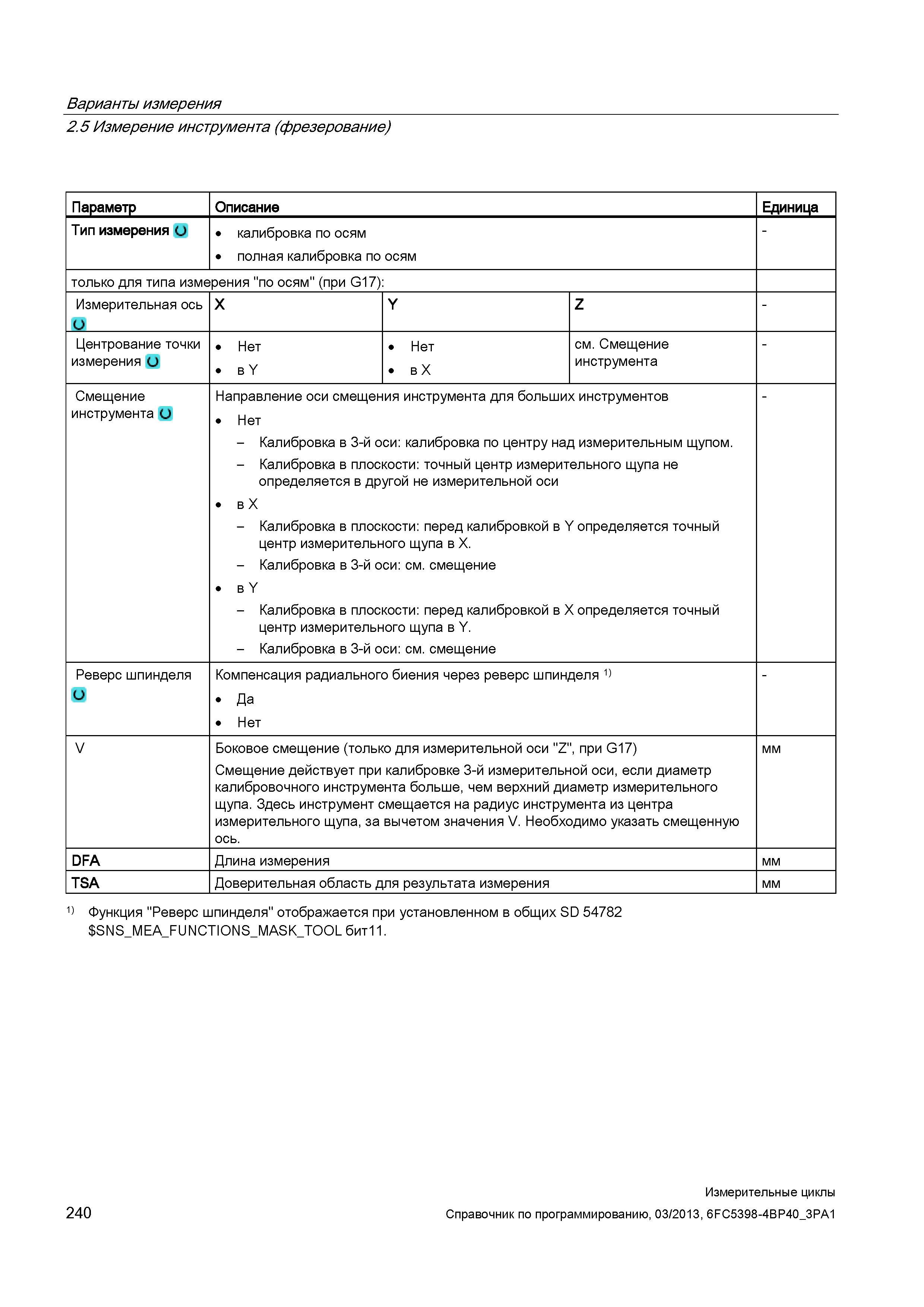

Варианты измерения 2.5 Измерение инструмента (фрезерование) Параметр Описание Единица Тип измерения О калибровка по осям полная калибровка по осям - только для типа измерения "по осям" (при G17): Измерительная ось О X Y Z - Центрование точки измерения О Нет в Y Нет в X см. Смещение инструмента - Смещение инструмента О Направление оси смещения инструмента для больших инструментов Нет - Калибровка в 3-й оси: калибровка по центру над измерительным щупом. - Калибровка в плоскости: точный центр измерительного щупа не определяется в другой не измерительной оси в X - Калибровка в плоскости: перед калибровкой в Y определяется точный центр измерительного щупа в X. - Калибровка в 3-й оси: см. смещение в Y - Калибровка в плоскости: перед калибровкой в X определяется точный центр измерительного щупа в Y. - Калибровка в 3-й оси: см. смещение Реверс шпинделя и Компенсация радиального биения через реверс шпинделя 1) Да Нет V Боковое смещение (только для измерительной оси "Z", при G17) Смещение действует при калибровке 3-й измерительной оси, если диаметр калибровочного инструмента больше, чем верхний диаметр измерительного щупа. Здесь инструмент смещается на радиус инструмента из центра измерительного щупа, за вычетом значения V. Необходимо указать смещенную ось. мм DFA Длина измерения мм TSA Доверительная область для результата измерения мм 1) Функция "Реверс шпинделя" отображается при установленном в общих SD 54782 SNS_MEA_FUNCTIONS_MASK_TOOL бит11. 240 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
