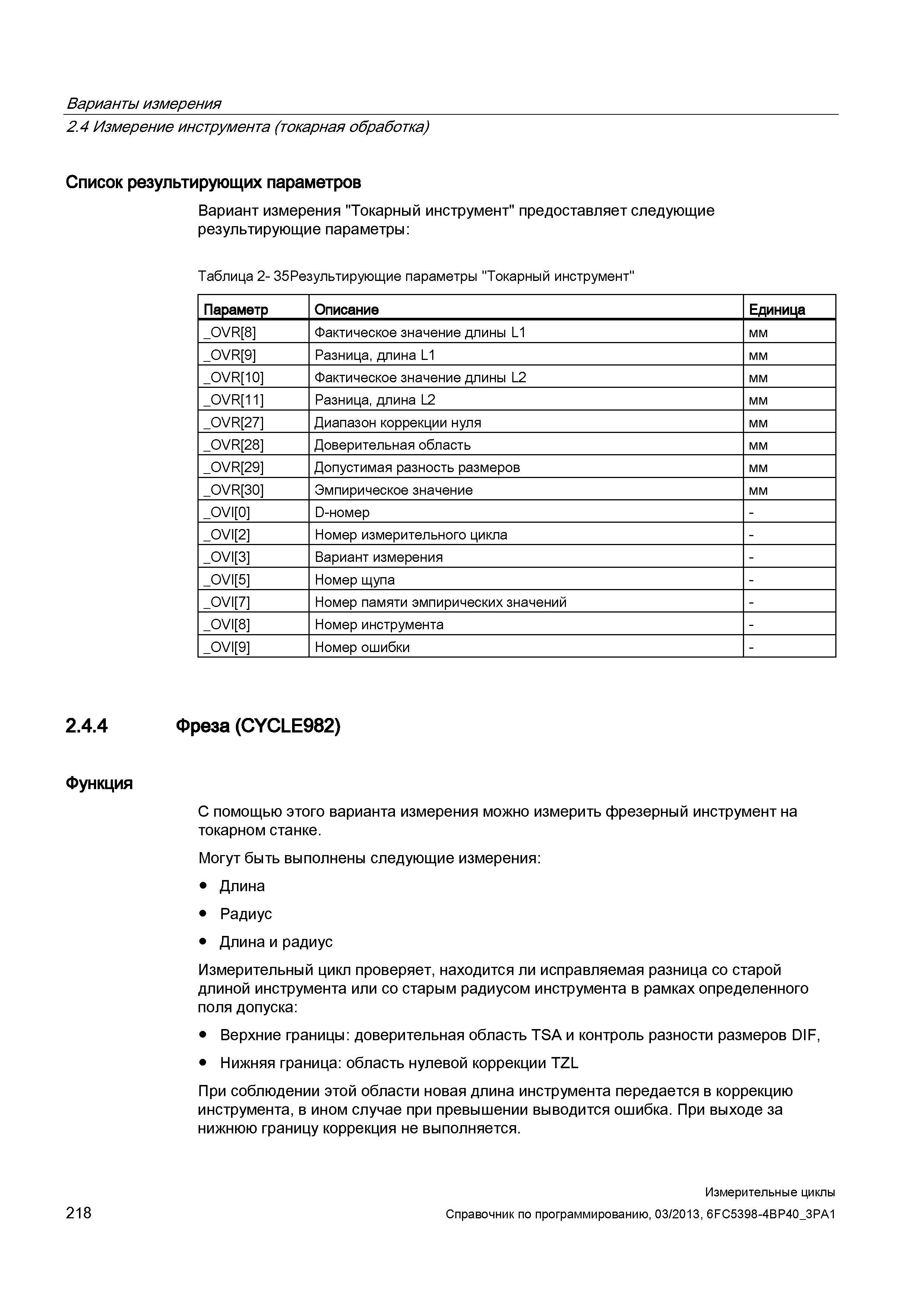

218 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.218

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 218 0218 Lab2u

Варианты измерения 2.4 Измерение инструмента (токарная обработка) Список результирующих параметров Вариант измерения "Токарный инструмент" предоставляет следующие результирующие параметры: Таблица 2- 35Результирующие параметры "Токарный инструмент" Параметр Описание Единица _OVR 8 Фактическое значение длины L1 мм _OVR 9 Разница, длина L1 мм _OVR 10 Фактическое значение длины L2 мм _OVR 11 Разница, длина L2 мм _OVR 27 Диапазон коррекции нуля мм _OVR 28 Доверительная область мм _OVR 29 Допустимая разность размеров мм _OVR 30 Эмпирическое значение мм _OVI 0 D-номер - _OVI 2 Номер измерительного цикла - _OVI 3 Вариант измерения - _OVI 5 Номер щупа - _OVI 7 Номер памяти эмпирических значений - _OVI 8 Номер инструмента - _OVI 9 Номер ошибки - 2.4.4 Фреза (CYCLE982) Функция С помощью этого варианта измерения можно измерить фрезерный инструмент на токарном станке. Могут быть выполнены следующие измерения: Длина Радиус Длина и радиус Измерительный цикл проверяет, находится ли исправляемая разница со старой длиной инструмента или со старым радиусом инструмента в рамках определенного поля допуска: Верхние границы: доверительная область TSA и контроль разности размеров DIF, Нижняя граница: область нулевой коррекции TZL При соблюдении этой области новая длина инструмента передается в коррекцию инструмента, в ином случае при превышении выводится ошибка. При выходе за нижнюю границу коррекция не выполняется. 218 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
