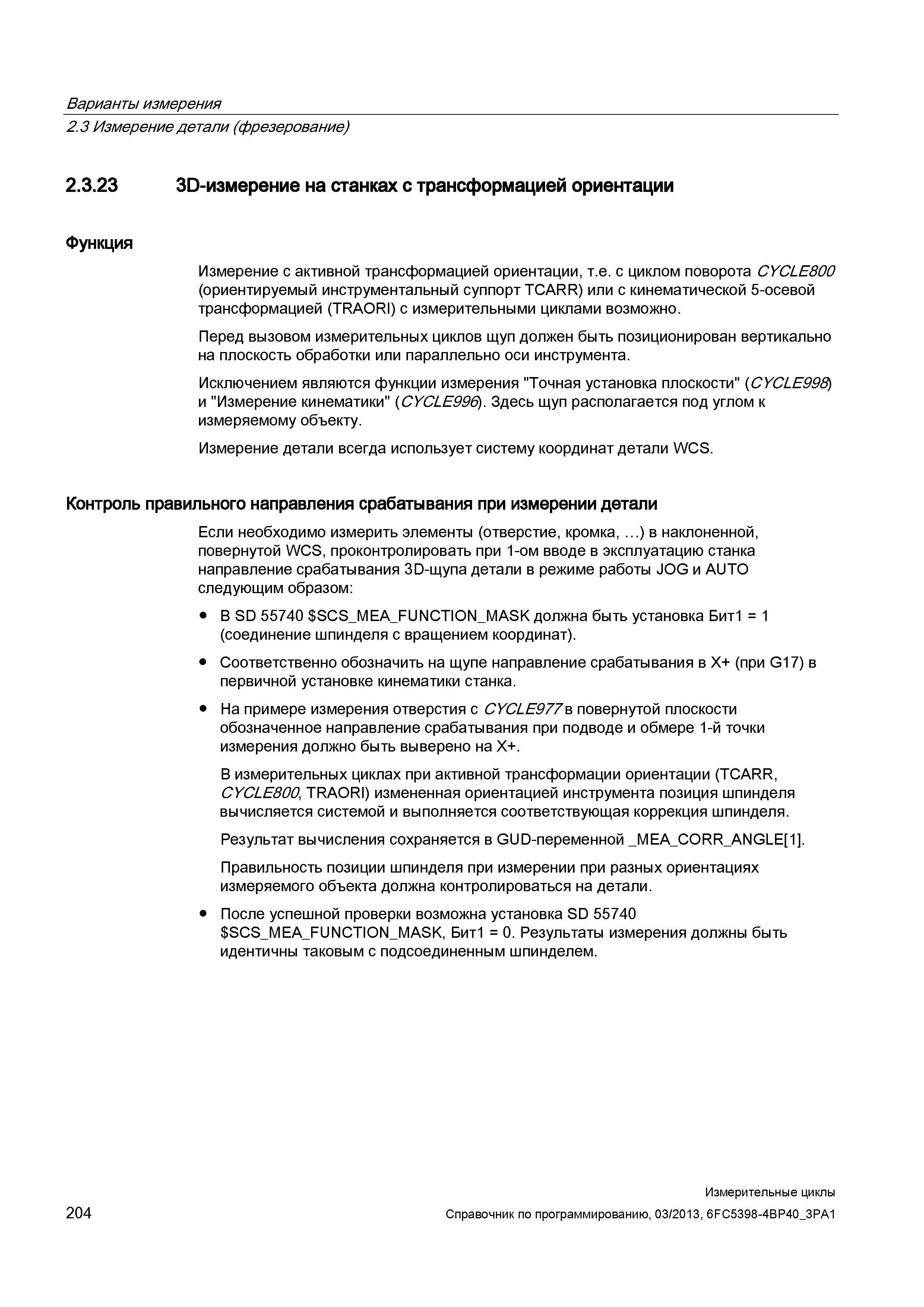

Варианты измерения 2.3 Измерение детали (фрезерование) 2.3.23 3й-измерение на станках с трансформацией ориентации Функция Измерение с активной трансформацией ориентации, т.е. с циклом поворота CYCLE800 (ориентируемый инструментальный суппорт TCARR) или с кинематической 5-осевой трансформацией (TRAORI) с измерительными циклами возможно. Перед вызовом измерительных циклов щуп должен быть позиционирован вертикально на плоскость обработки или параллельно оси инструмента. Исключением являются функции измерения "Точная установка плоскости" (CYCLE998) и "Измерение кинематики" (CYCLE996). Здесь щуп располагается под углом к измеряемому объекту. Измерение детали всегда использует систему координат детали WOS. Контроль правильного направления срабатывания при измерении детали Если необходимо измерить элементы (отверстие, кромка, ...) в наклоненной, повернутой WСS, проконтролировать при 1-ом вводе в эксплуатацию станка направление срабатывания 3й-щупа детали в режиме работы JOG и AUTO следующим образом: В SD 55740 SCS_MEA_FUNCTION_MASK должна быть установка Бит1 = 1 (соединение шпинделя с вращением координат). Соответственно обозначить на щупе направление срабатывания в X+ (при G17) в первичной установке кинематики станка. На примере измерения отверстия с CYCLE977в повернутой плоскости обозначенное направление срабатывания при подводе и обмере 1-й точки измерения должно быть выверено на X+. В измерительных циклах при активной трансформации ориентации (TCARR, CYCLE800, TRAORI) измененная ориентацией инструмента позиция шпинделя вычисляется системой и выполняется соответствующая коррекция шпинделя. Результат вычисления сохраняется в GUD-переменной _MEA_CORR_ANGLE 1 Правильность позиции шпинделя при измерении при разных ориентациях измеряемого объекта должна контролироваться на детали. После успешной проверки возможна установка SD 55740 SCS_MEA_FUNCTION_MASK, Бит1 = 0. Результаты измерения должны быть идентичны таковым с подсоединенным шпинделем. 204 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
