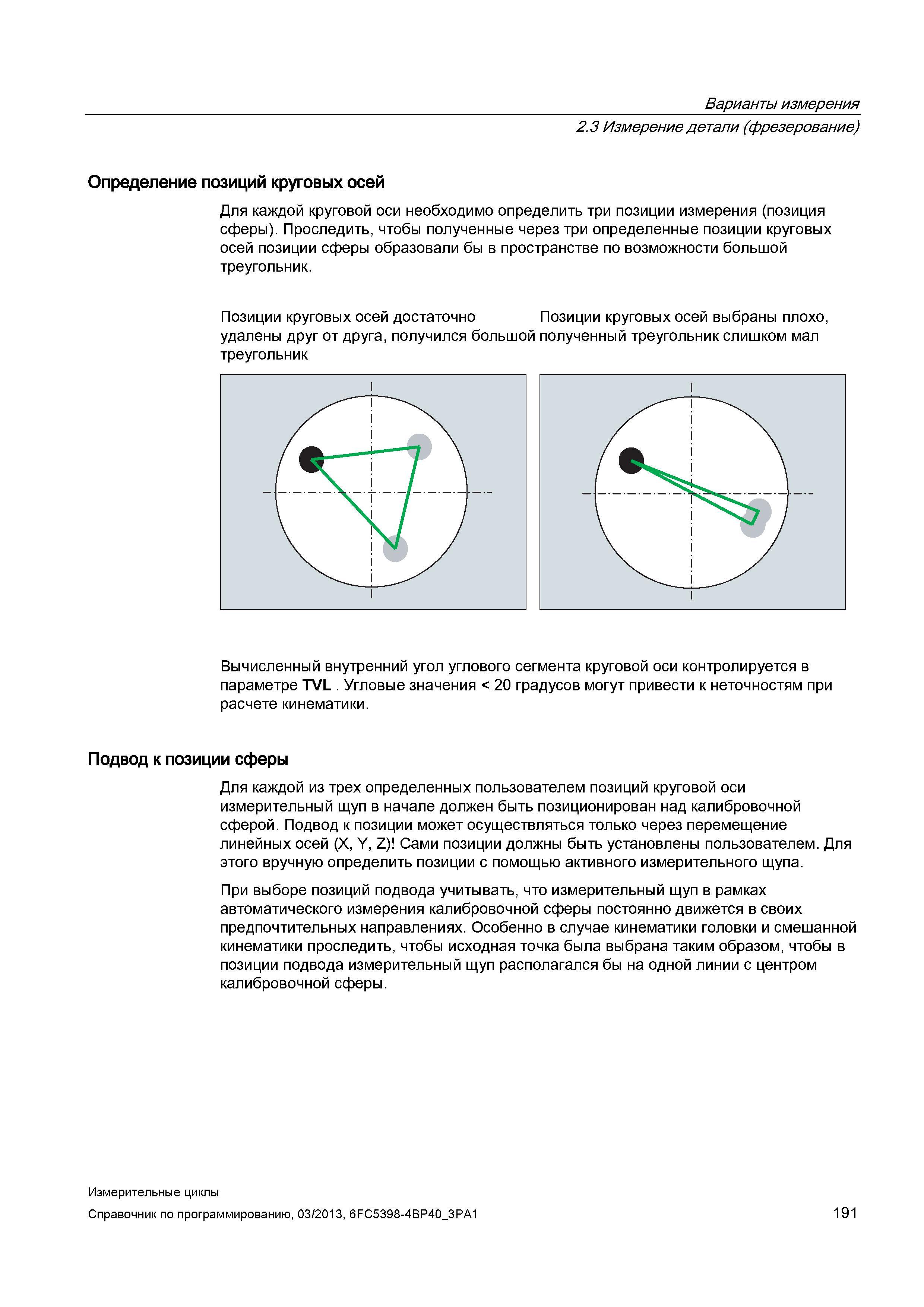

Варианты измерения 2.3 Измерение детали (фрезерование) Определение позиций круговых осей Для каждой круговой оси необходимо определить три позиции измерения (позиция сферы). Проследить, чтобы полученные через три определенные позиции круговых осей позиции сферы образовали бы в пространстве по возможности большой треугольник. Позиции круговых осей достаточно Позиции круговых осей выбраны плохо, удалены друг от друга, получился большой полученный треугольник слишком мал треугольник Вычисленный внутренний угол углового сегмента круговой оси контролируется в параметре TVL Угловые значения < 20 градусов могут привести к неточностям при расчете кинематики. Подвод к позиции сферы Для каждой из трех определенных пользователем позиций круговой оси измерительный щуп в начале должен быть позиционирован над калибровочной сферой. Подвод к позиции может осуществляться только через перемещение линейных осей (X, Y, Z) Сами позиции должны быть установлены пользователем. Для этого вручную определить позиции с помощью активного измерительного щупа. При выборе позиций подвода учитывать, что измерительный щуп в рамках автоматического измерения калибровочной сферы постоянно движется в своих предпочтительных направлениях. Особенно в случае кинематики головки и смешанной кинематики проследить, чтобы исходная точка была выбрана таким образом, чтобы в позиции подвода измерительный щуп располагался бы на одной линии с центром калибровочной сферы. Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 191
