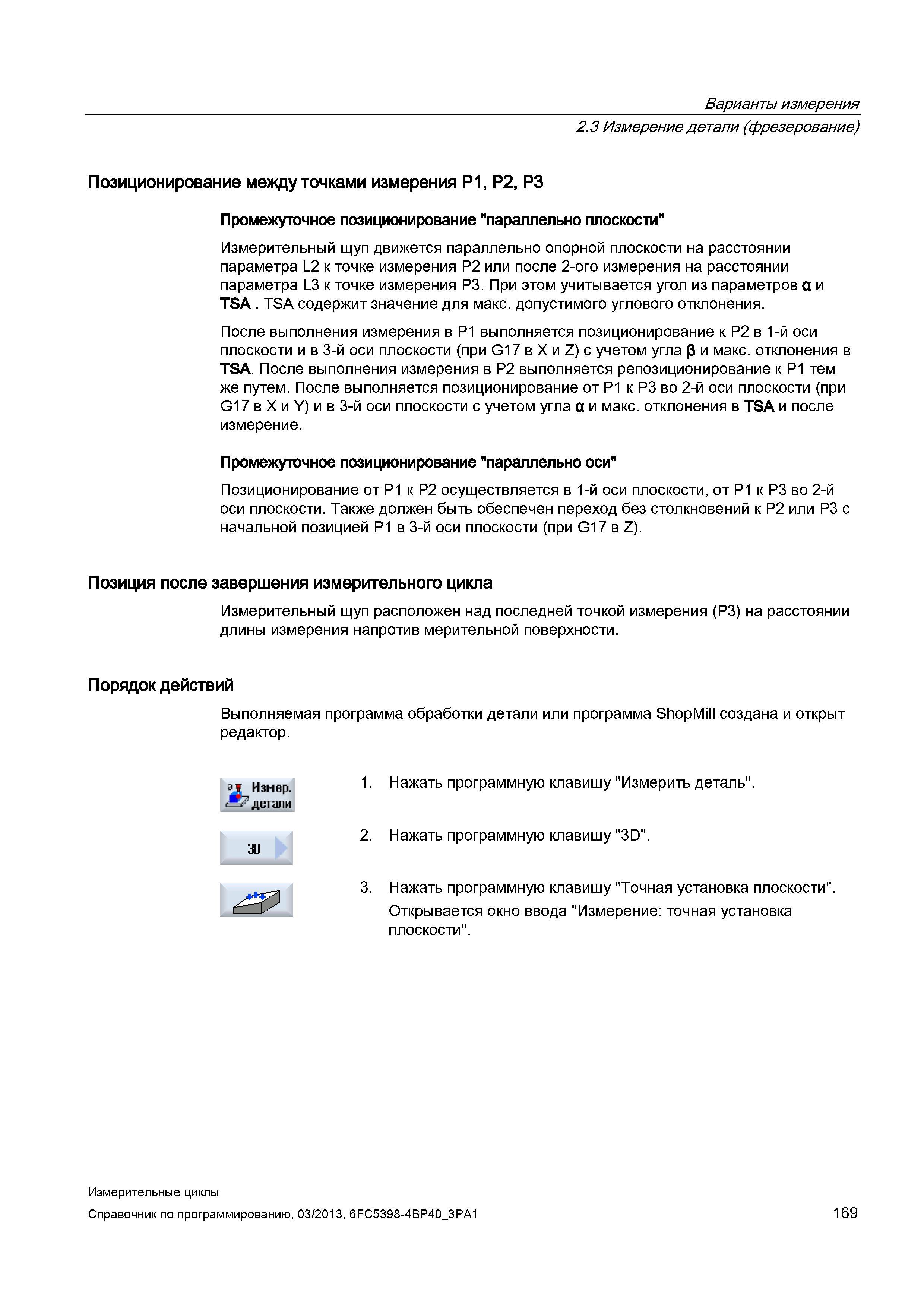

169 Руководство SIEMENS SINUMERIK 2013 840D sl / 828D Программирование измерительных циклов Стр.169

Руководство SIEMENS 2013 840D Измерительные циклы Стр. 169 0169 Lab2u

Варианты измерения 2S Измерение детали (фрезерование) Позиционирование между точками измерения P1, P2, РЭ Промежуточное позиционирование "параллельно плоскости" Измерительный щуп движется параллельно опорной плоскости на расстоянии параметра L2 к точке измерения Р2 или после 2-ого измерения на расстоянии параметра LS к точке измерения PS. При этом учитывается угол из параметров а и TSA TSA содержит значение для макс. допустимого углового отклонения. После выполнения измерения в Р1 выполняется позиционирование к Р2 в 1-й оси плоскости и в S-й оси плоскости (при G17 в X и Z) с учетом угла в и макс. отклонения в TSA. После выполнения измерения в Р2 выполняется репозиционирование к Р1 тем же путем. После выполняется позиционирование от Р1 к PS во 2-й оси плоскости (при G17 в X и Y) и в S-й оси плоскости с учетом угла а и макс. отклонения в TSA и после измерение. Промежуточное позиционирование "параллельно оси" Позиционирование от Р1 к Р2 осуществляется в 1-й оси плоскости, от Р1 к PS во 2-й оси плоскости. Также должен быть обеспечен переход без столкновений к Р2 или PS с начальной позицией Р1 в S-й оси плоскости (при G17 в Z). Позиция после завершения измерительного цикла Измерительный щуп расположен над последней точкой измерения (PS) на расстоянии длины измерения напротив мерительной поверхности. Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "SD". 3D S. Нажать программную клавишу "Точная установка плоскости". Открывается окно ввода "Измерение: точная установка плоскости". Измерительные циклы Справочник по программированию, 0S/201S, 6FC5S98-4BP40_SPA1 169
