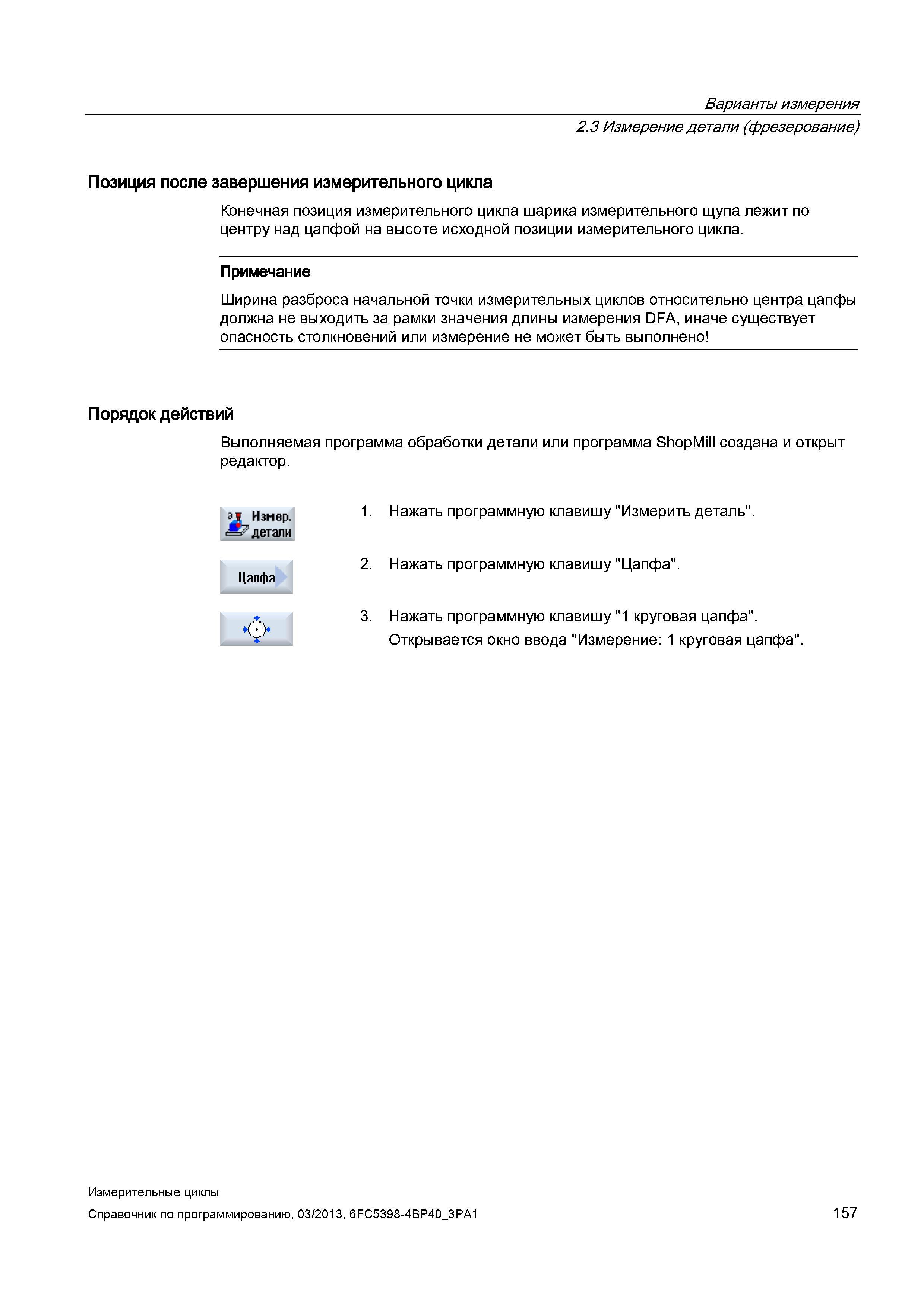

Варианты измерения 2.3 Измерение детали (фрезерование) Позиция после завершения измерительного цикла Конечная позиция измерительного цикла шарика измерительного щупа лежит по центру над цапфой на высоте исходной позиции измерительного цикла. Примечание Ширина разброса начальной точки измерительных циклов относительно центра цапфы должна не выходить за рамки значения длины измерения DFA, иначе существует опасность столкновений или измерение не может быть выполнено Порядок действий Выполняемая программа обработки детали или программа ShopMill создана и открыт редактор. 1. Нажать программную клавишу "Измерить деталь". 2. Нажать программную клавишу "Цапфа". 3. Нажать программную клавишу "1 круговая цапфа". Открывается окно ввода "Измерение: 1 круговая цапфа". Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1 157
