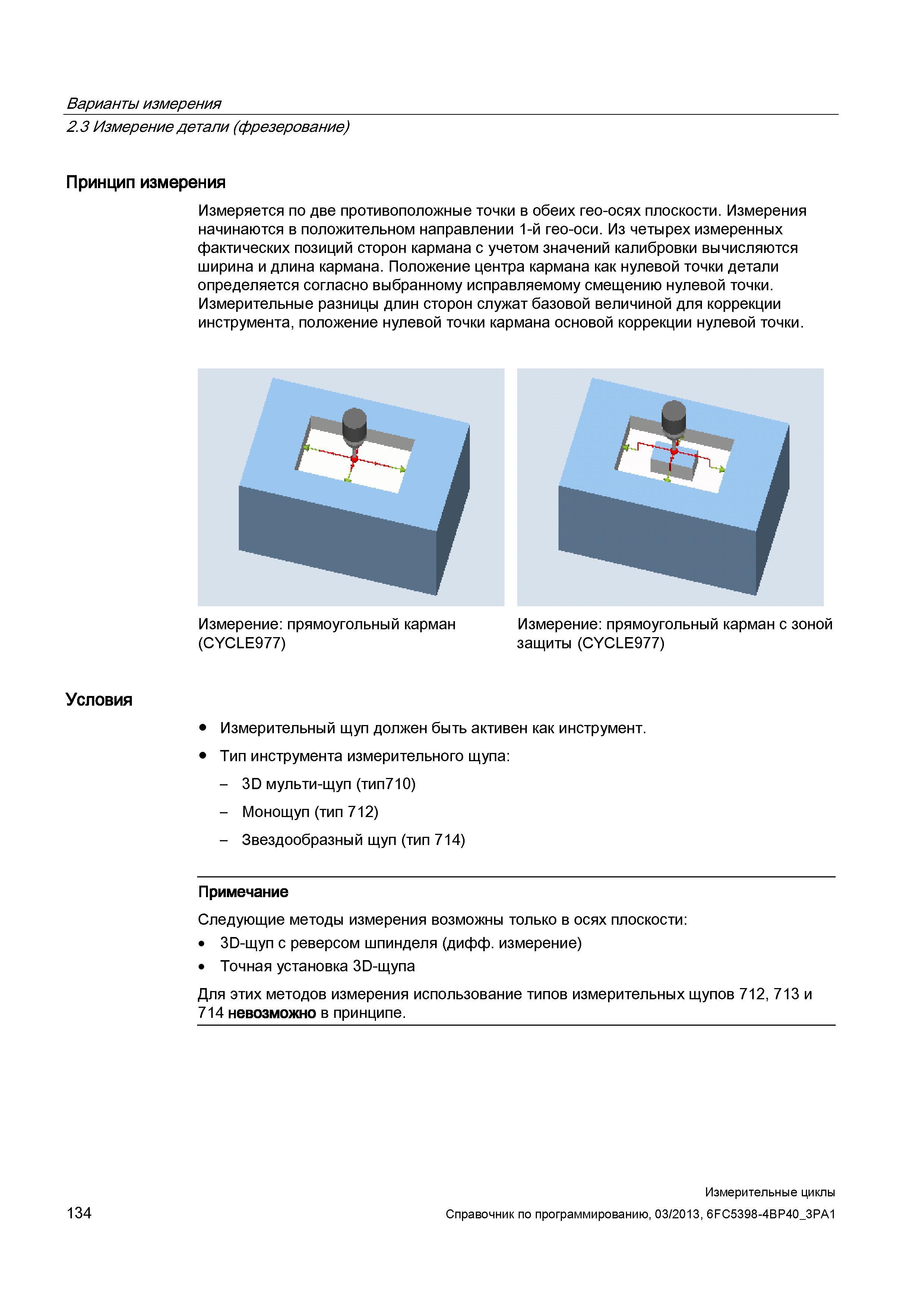

Варианты измерения 2.3 Измерение детали (фрезерование) Принцип измерения Измеряется по две противоположные точки в обеих гео-осях плоскости. Измерения начинаются в положительном направлении 1-й гео-оси. Из четырех измеренных фактических позиций сторон кармана с учетом значений калибровки вычисляются ширина и длина кармана. Положение центра кармана как нулевой точки детали определяется согласно выбранному исправляемому смещению нулевой точки. Измерительные разницы длин сторон служат базовой величиной для коррекции инструмента, положение нулевой точки кармана основой коррекции нулевой точки. Измерение: прямоугольный карман Измерение: прямоугольный карман с зоной (CYCLE977) защиты (CYCLE977) Условия Измерительный щуп должен быть активен как инструмент. Тип инструмента измерительного щупа: - 3D мульти-щуп (тип710) - Монощуп (тип 712) - Звездообразный щуп (тип 714) Примечание Следующие методы измерения возможны только в осях плоскости: 3D-щуп с реверсом шпинделя (дифф. измерение) Точная установка 3D-щупа Для этих методов измерения использование типов измерительных щупов 712, 713 и 714 невозможно в принципе. 134 Измерительные циклы Справочник по программированию, 03/2013, 6FC5398-4BP40_3PA1
