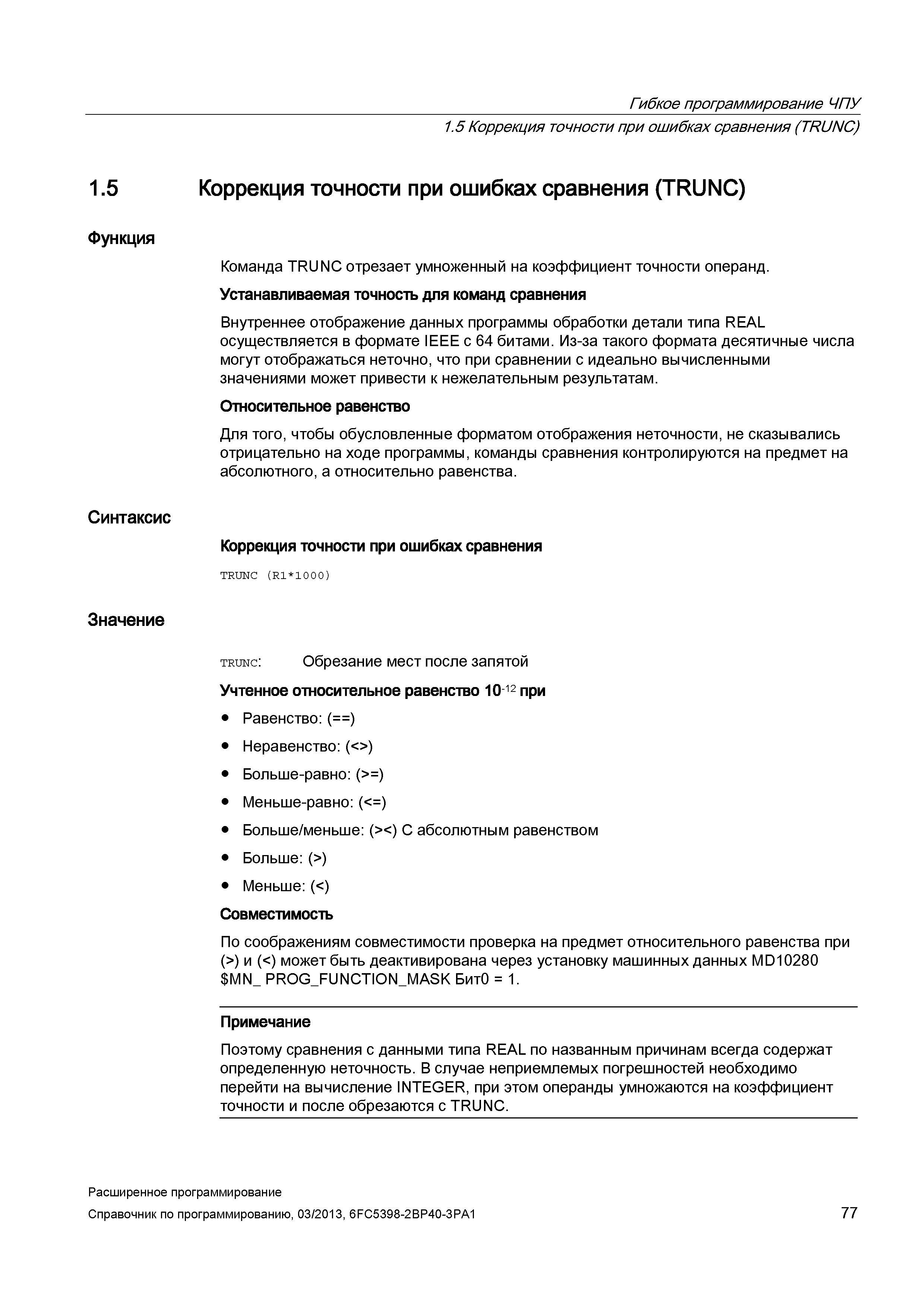

Гибкое программирование ЧПУ 1.5 Коррекция точности при ошибках сравнения (TRUNC) 1.5 Коррекция точности при ошибках сравнения (TRUNC) Функция Команда TRUNC отрезает умноженный на коэффициент точности операнд. Устанавливаемая точность для команд сравнения Внутреннее отображение данных программы обработки детали типа REAL осуществляется в формате IEEE с 64 битами. Из-за такого формата десятичные числа могут отображаться неточно, что при сравнении с идеально вычисленными значениями может привести к нежелательным результатам. Относительное равенство Для того, чтобы обусловленные форматом отображения неточности, не сказывались отрицательно на ходе программы, команды сравнения контролируются на предмет на абсолютного, а относительно равенства. Синтаксис Коррекция точности при ошибках сравнения TRUNC (R1*1000) Значение trunc: Обрезание мест после запятой Учтенное относительное равенство 10-12 при Равенство: ( ) Неравенство: (<>) Больше-равно: (>=) Меньше-равно: (<=) Больше/меньше: (><) С абсолютным равенством Больше: (>) Меньше: (<) Совместимость По соображениям совместимости проверка на предмет относительного равенства при (>) и (<) может быть деактивирована через установку машинных данных MD10280 MN_ PROG_FUNCTION_MASK Бит0 = 1. Примечание Поэтому сравнения с данными типа REAL по названным причинам всегда содержат определенную неточность. В случае неприемлемых погрешностей необходимо перейти на вычисление INTEGER, при этом операнды умножаются на коэффициент точности и после обрезаются с TRUNC. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 77
