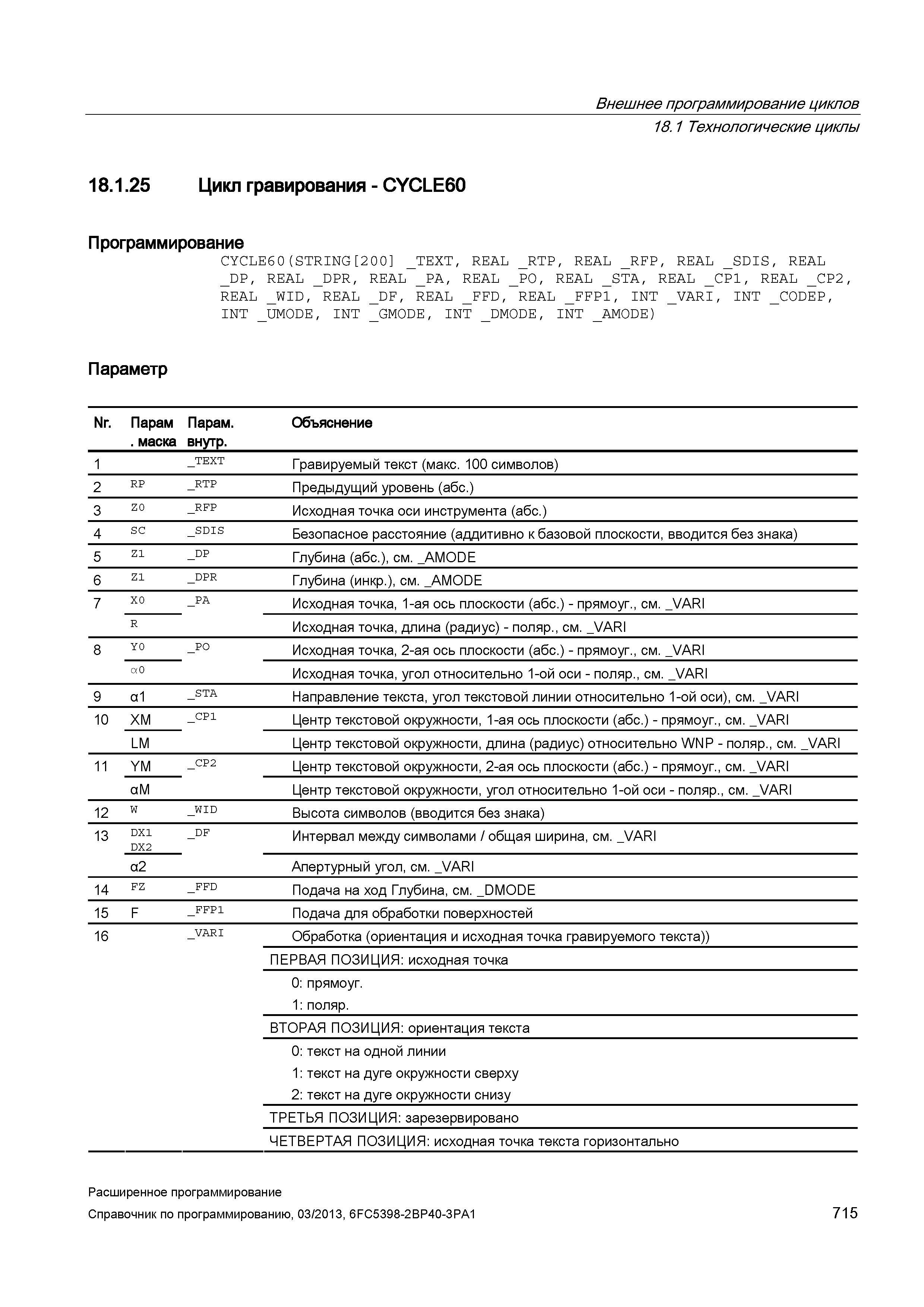

Внешнее программирование циклов 18.1 Технологические циклыы 18.1.25 Цикл гравирования - CYCLE60 Программирование CYCLE60(STRING 200 _TEXT, REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _DPR, REAL _PA, REAL _PO, REAL _STA, REAL _CP1, REAL _CP2, REAL _WID, REAL _DF, REAL _FFD, REAL _FFP1, INT _VARI, INT _CODEP, INT _UMODE, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам . маска Парам. внутр. Объяснение 1 _TEXT Гравируемый текст (макс. 100 символов) 2 RP _RTP Предыдущий уровень (абс.) 3 Z0 _RFP Исходная точка оси инструмента (абс.) 4 SC _SDIS Безопасное расстояние (аддитивно к базовой плоскости, вводится без знака) 5 Z1 _DP Глубина (абс.), см. _AMODE 6 Z1 _DPR Глубина (инкр.), см. _AMODE 7 X0 _PA Исходная точка, 1-ая ось плоскости (абс.) - прямоуг., см. _VARI R Исходная точка, длина (радиус) - поляр., см. _VARI 8 Y0 _PO Исходная точка, 2-ая ось плоскости (абс.) - прямоуг., см. _VARI а0 Исходная точка, угол относительно 1-ой оси - поляр., см. _VARI 9 а1 _STA Направление текста, угол текстовой линии относительно 1-ой оси), см. _VARI 10 XM _CP1 Центр текстовой окружности, 1-ая ось плоскости (абс.) - прямоуг., см. _VARI LM Центр текстовой окружности, длина (радиус) относительно WNP - поляр., см. _VARI 11 YM _CP2 Центр текстовой окружности, 2-ая ось плоскости (абс.) - прямоуг., см. _VARI аМ Центр текстовой окружности, угол относительно 1-ой оси - поляр., см. _VARI 12 W _WID Высота символов (вводится без знака) 13 DX1 DX2 _DF Интервал между символами / общая ширина, см. _VARI а2 Апертурный угол, см. _VARI 14 FZ _FFD Подача на ход Глубина, см. _DMODE 15 F _FFP1 Подача для обработки поверхностей 16 _VARI Обработка (ориентация и исходная точка гравируемого текста)) ПЕРВАЯ ПОЗИЦИЯ: исходная точка 0: прямоуг. 1: поляр. ВТОРАЯ ПОЗИЦИЯ: ориентация текста 0: текст на одной линии 1: текст на дуге окружности сверху 2: текст на дуге окружности снизу ТРЕТЬЯ ПОЗИЦИЯ: зарезервировано ЧЕТВЕРТАЯ ПОЗИЦИЯ: исходная точка текста горизонтально Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 715
