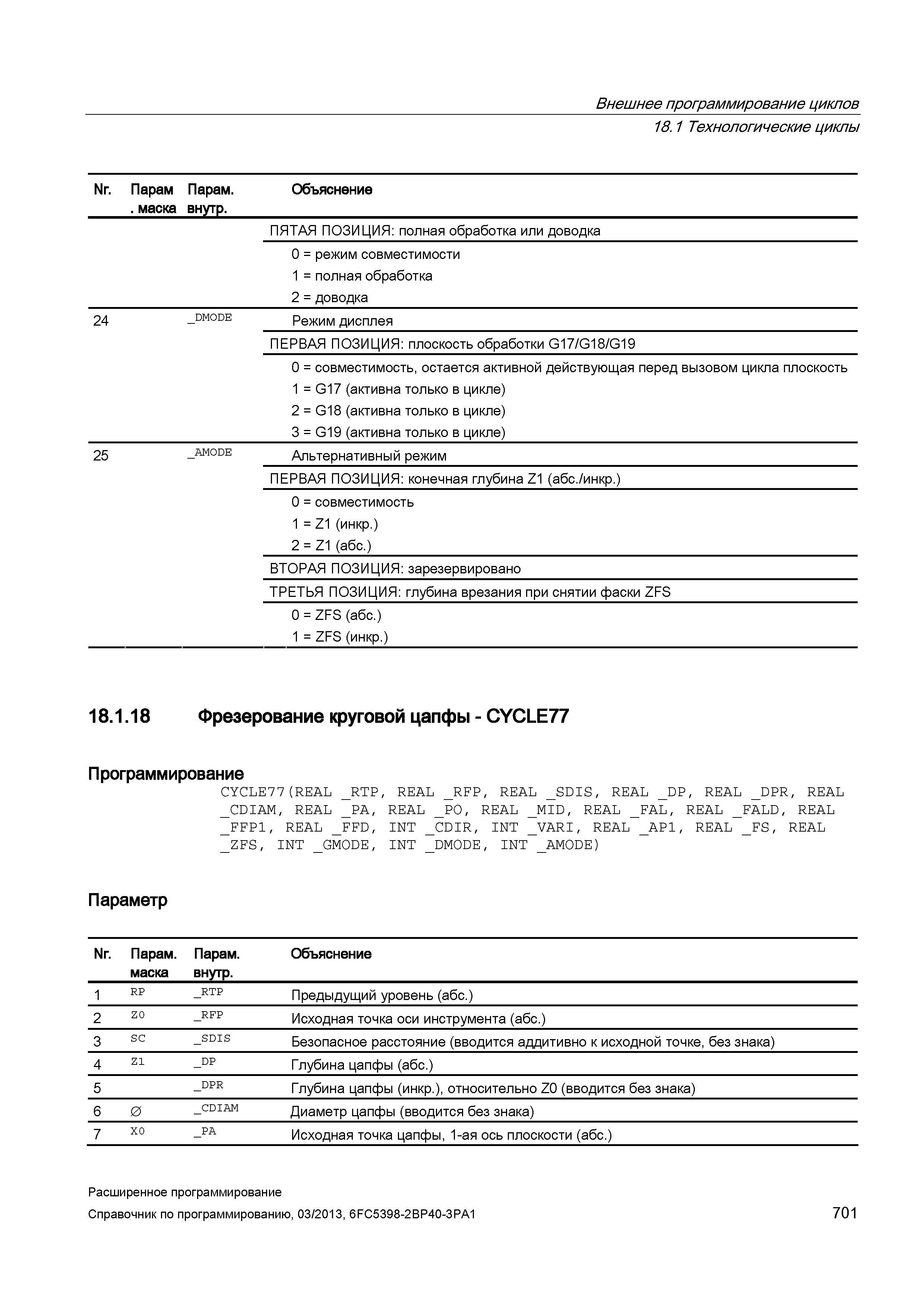

Внешнее программирование циклов 18.1 Технологические циклы Nr. Парам . маска Парам. внутр. Объяснение ПЯТАЯ ПОЗИЦИЯ: полная обработка или доводка 0 = режим совместимости 1 = полная обработка 2 = доводка 24 _DMODE Режим дисплея ПЕРВАЯ ПОЗИЦИЯ: плоскость обработки G17/G18/G19 0 = совместимость, остается активной действующая перед вызовом цикла плоскость 1 = G17 (активна только в цикле) 2 = G18 (активна только в цикле) 3 = G19 (активна только в цикле) 25 _AMODE Альтернативный режим ПЕРВАЯ ПОЗИЦИЯ: конечная глубина Z1 (абс./инкр.) 0 = совместимость 1 = Z1 (инкр.) 2 = Z1 (абс.) ВТОРАЯ ПОЗИЦИЯ: зарезервировано ТРЕТЬЯ ПОЗИЦИЯ: глубина врезания при снятии фаски ZFS 0 = ZFS (абс.) 1 = ZFS (инкр.) 18.1.18 Фрезерование круговой цапфы - CYCLE77 Программирование CYCLE77(REAL _RTP, REAL _RFP, REAL _SDIS, REAL _DP, REAL _DPR, REAL _CDIAM, REAL _PA, REAL _PO, REAL _MID, REAL _FAL, REAL _FALD, REAL _FFP1, REAL _FFD, INT _CDIR, INT _VARI, REAL _AP1, REAL _FS, REAL _ZFS, INT _GMODE, INT _DMODE, INT _AMODE) Параметр Nr. Парам. маска Парам. внутр. Объяснение 1 RP _RTP Предыдущий уровень (абс.) 2 Z0 _RFP Исходная точка оси инструмента (абс.) 3 SC _SDIS Безопасное расстояние (вводится аддитивно к исходной точке, без знака) 4 Z1 _DP Глубина цапфы (абс.) 5 _DPR Глубина цапфы (инкр.), относительно Z0 (вводится без знака) 6 0 _CDIAM Диаметр цапфы (вводится без знака) 7 X0 _PA Исходная точка цапфы, 1-ая ось плоскости (абс.) Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 701
