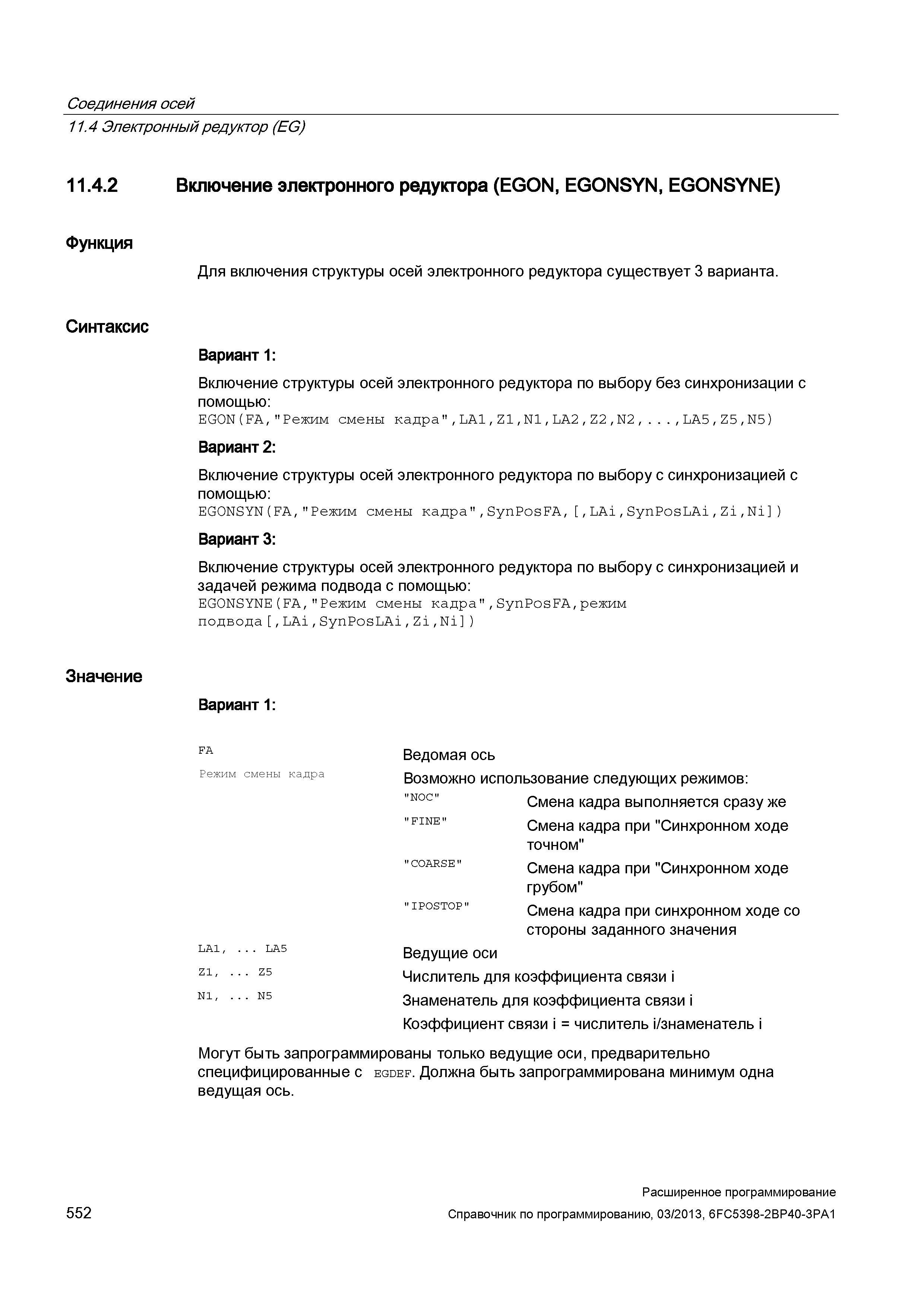

552 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.552

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 552 0552 Lab2u

Соединения осей 11.4 Электронный редуктор (EG) 11.4.2 Включение электронного редуктора (EGON, EGONSYN, EGONSYNE) Функция Для включения структуры осей электронного редуктора существует 3 варианта. Синтаксис Вариант 1: Включение структуры осей электронного редуктора по выбору без синхронизации с помощью: EGON(FA,"Режим смены кадра",LA1,Z1,N1,LA2,Z2,N2,...,LA5,Z5,N5) Вариант 2: Включение структуры осей электронного редуктора по выбору с синхронизацией с помощью: EGONSYN(FA,"Режим смены кадра",SynPosFA, ,LAi,SynPosLAi,Zi,Ni ) Вариант 3: Включение структуры осей электронного редуктора по выбору с синхронизацией и задачей режима подвода с помощью: EGONSYNE(FA,"Режим смены кадра",SynPosFA,режим подвода ,LAi,SynPosLAi,Zi,Ni ) Значение Вариант 1: FA Режим смены кадра LA1, . ... LA5 Z1, . . Z5 N1, . . N5 "NOC" "FINE" "COARSE" "IPOSTOP" Ведомая ось Возможно использование следующих режимов: Смена кадра выполняется сразу же Смена кадра при "Синхронном ходе точном" Смена кадра при "Синхронном ходе грубом" Смена кадра при синхронном ходе со стороны заданного значения Ведущие оси Числитель для коэффициента связи i Знаменатель для коэффициента связи i Коэффициент связи i = числитель i/знаменатель i Могут быть запрограммированы только ведущие оси, предварительно специфицированные с egdef. Должна быть запрограммирована минимум одна ведущая ось. 552 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
