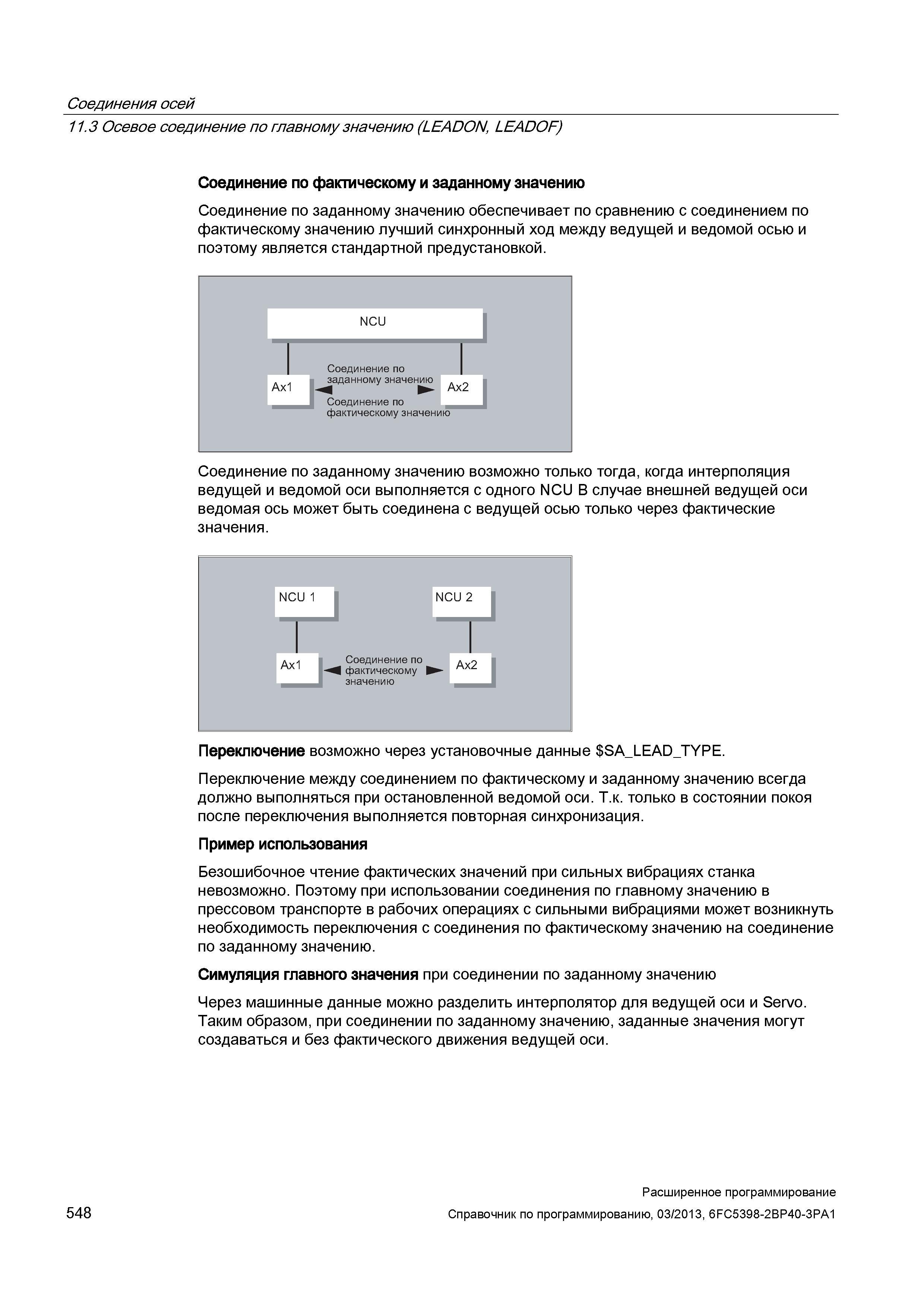

Соединения осей 11.3 Осевое соединение по главному значению (LEADON, LEADOF) Соединение по фактическому и заданному значению Соединение по заданному значению обеспечивает по сравнению с соединением по фактическому значению лучший синхронный ход между ведущей и ведомой осью и поэтому является стандартной предустановкой. NCU Соединение по Ах1 заданному значению Соединение по Ах2 фактическому значению Соединение по заданному значению возможно только тогда, когда интерполяция ведущей и ведомой оси выполняется с одного NCU В случае внешней ведущей оси ведомая ось может быть соединена с ведущей осью только через фактические значения. NCU 1 Ах1 Соединение по I фактическому значению NCU 2 Ах2 Переключение возможно через установочные данные SA_LEAD_TYPE. Переключение между соединением по фактическому и заданному значению всегда должно выполняться при остановленной ведомой оси. Т.к. только в состоянии покоя после переключения выполняется повторная синхронизация. Пример использования Безошибочное чтение фактических значений при сильных вибрациях станка невозможно. Поэтому при использовании соединения по главному значению в прессовом транспорте в рабочих операциях с сильными вибрациями может возникнуть необходимость переключения с соединения по фактическому значению на соединение по заданному значению. Симуляция главного значения при соединении по заданному значению Через машинные данные можно разделить интерполятор для ведущей оси и Servo. Таким образом, при соединении по заданному значению, заданные значения могут создаваться и без фактического движения ведущей оси. 548 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
