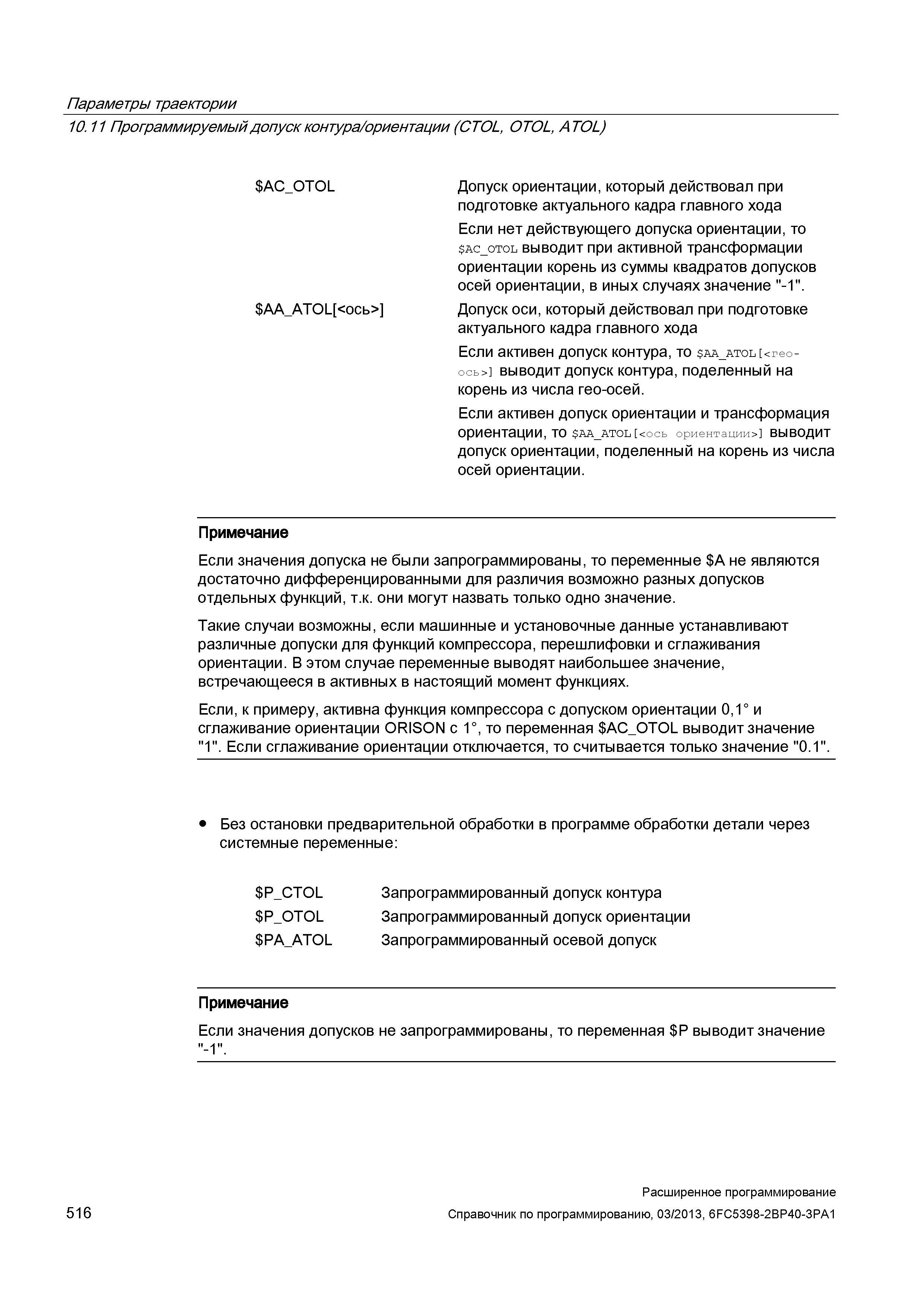

Параметры траектории 10.11 Программируемый допуск контура/ориентации (CTOL, OTOL, ATOL) AC_OTOL Допуск ориентации, который действовал при подготовке актуального кадра главного хода Если нет действующего допуска ориентации, то ac_otol выводит при активной трансформации ориентации корень из суммы квадратов допусков осей ориентации, в иных случаях значение "-1". AA_ATOL <ось> Допуск оси, который действовал при подготовке актуального кадра главного хода Если активен допуск контура, то АА_АТОЬ <гво- ось> выводит допуск контура, поделенный на корень из числа гео-осей. Если активен допуск ориентации и трансформация ориентации, то AA_ATOL ориентации> выводит допуск ориентации, поделенный на корень из числа осей ориентации. Примечание Если значения допуска не были запрограммированы, то переменные A не являются достаточно дифференцированными для различия возможно разных допусков отдельных функций, т.к. они могут назвать только одно значение. Такие случаи возможны, если машинные и установочные данные устанавливают различные допуски для функций компрессора, перешлифовки и сглаживания ориентации. В этом случае переменные выводят наибольшее значение, встречающееся в активных в настоящий момент функциях. Если, к примеру, активна функция компрессора с допуском ориентации 0,1° и сглаживание ориентации ORISON с 1°, то переменная AC_OTOL выводит значение "1". Если сглаживание ориентации отключается, то считывается только значение "0.1". Без остановки предварительной обработки в программе обработки детали через системные переменные: P_CTOL Запрограммированный допуск контура P_OTOL Запрограммированный допуск ориентации PA_ATOL Запрограммированный осевой допуск Примечание Если значения допусков не запрограммированы, то переменная P выводит значение II л и 516 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
