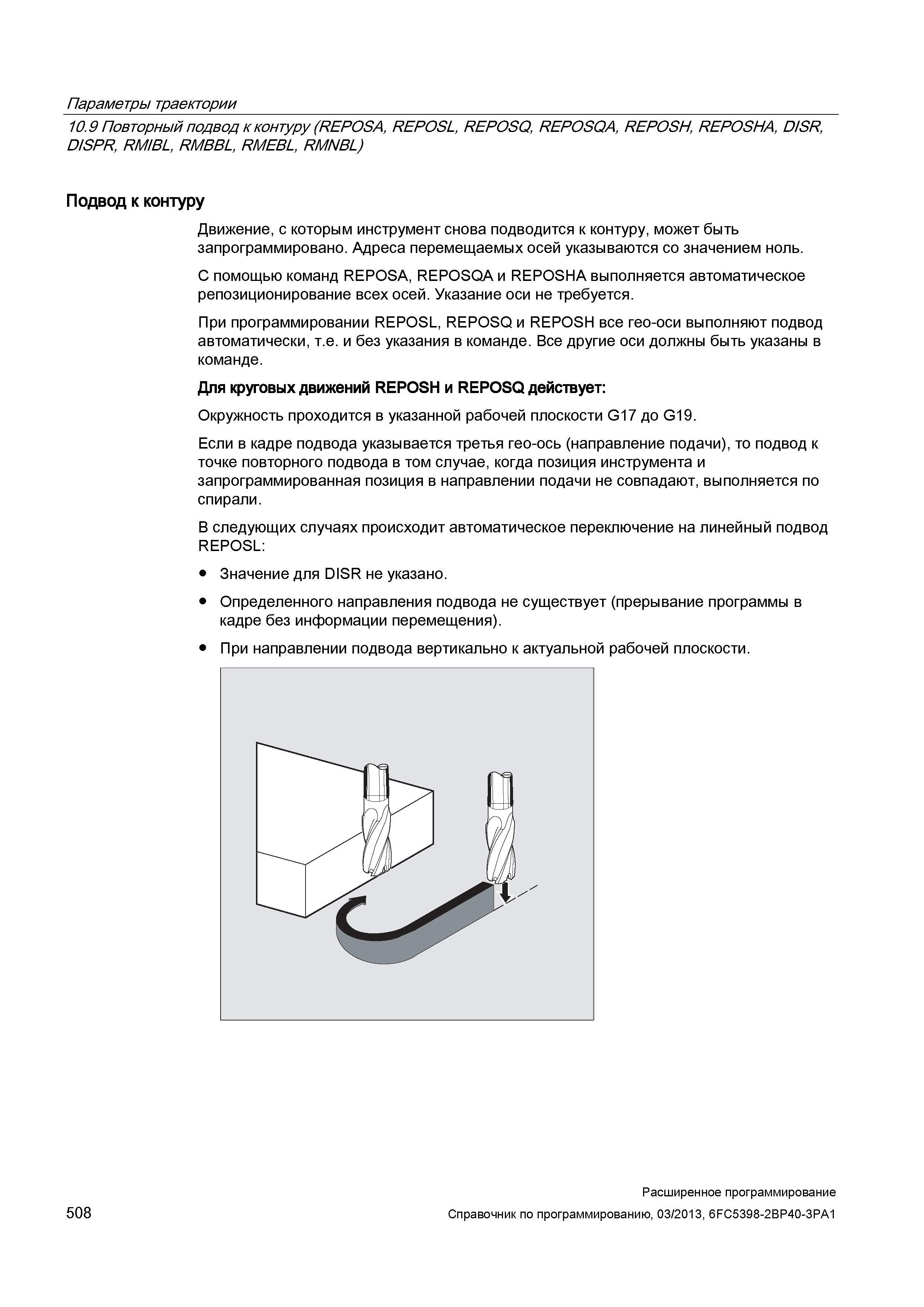

Параметры траектории 10.9 Повторный подвод к контуру (REPOSA, REPOSL, REPOSQ, REPOSQA, REPOSH, REPOSHA, DISR, DISPR, RMIBL, RMBBL, RMEBL, RMNBL) Подвод к контуру Движение, с которым инструмент снова подводится к контуру, может быть запрограммировано. Адреса перемещаемых осей указываются со значением ноль. С помощью команд REPOSA, REPOSQA и REPOSHA выполняется автоматическое репозиционирование всех осей. Указание оси не требуется. При программировании REPOSL, REPOSQ и REPOSH все гео-оси выполняют подвод автоматически, т.е. и без указания в команде. Все другие оси должны быть указаны в команде. Для круговых движений REPOSH и REPOSQ действует: Окружность проходится в указанной рабочей плоскости G17 до G19. Если в кадре подвода указывается третья гео-ось (направление подачи), то подвод к точке повторного подвода в том случае, когда позиция инструмента и запрограммированная позиция в направлении подачи не совпадают, выполняется по спирали. В следующих случаях происходит автоматическое переключение на линейный подвод REPOSL: Значение для DISR не указано. Определенного направления подвода не существует (прерывание программы в кадре без информации перемещения). При направлении подвода вертикально к актуальной рабочей плоскости. 508 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
