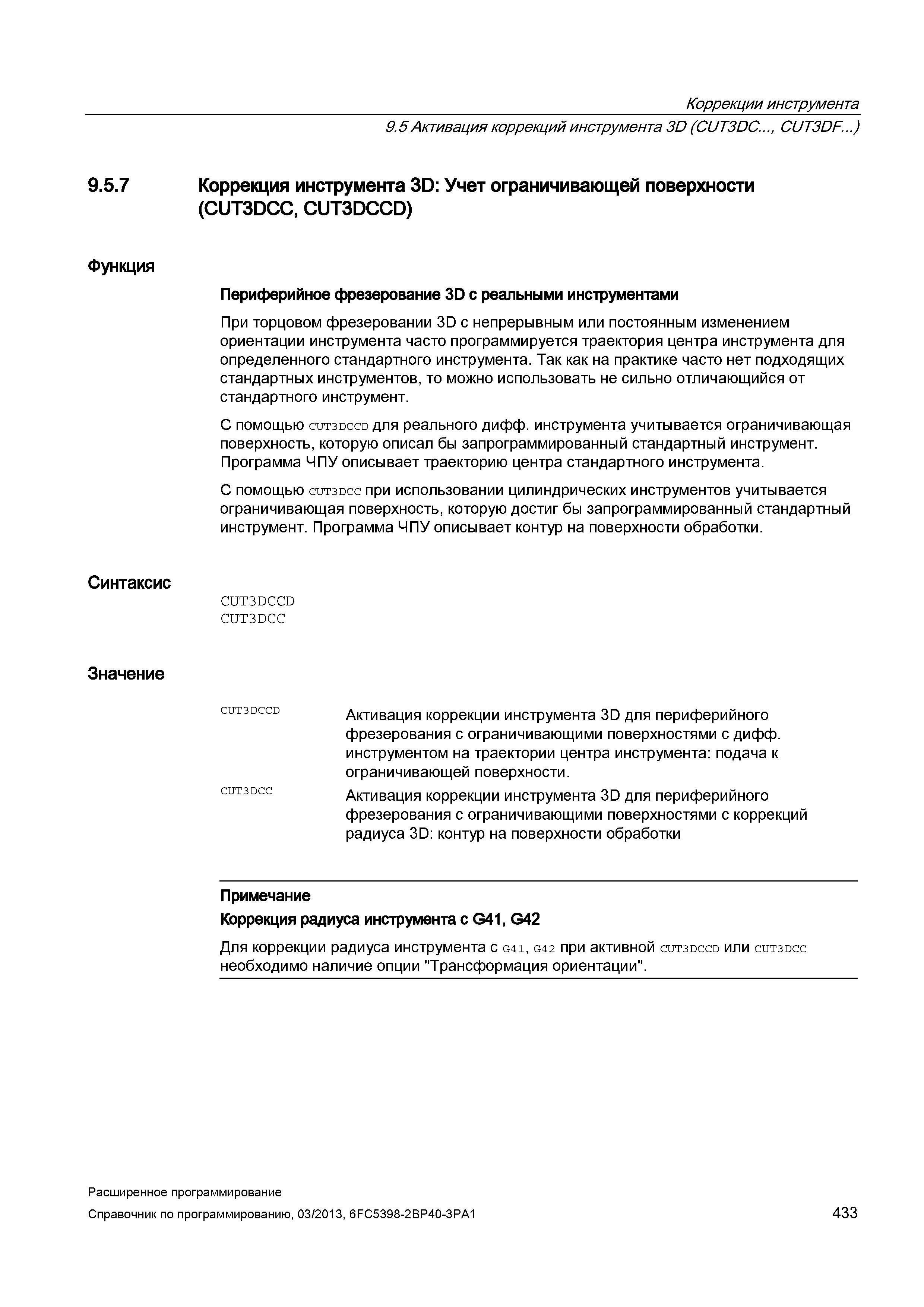

433 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.433

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 433 0433 Lab2u

Коррекции инструмента 9.5 Активация коррекций инструмента 3D (CUT3DC..., CUT3DF...) 9.5.7 Коррекция инструмента 3D: Учет ограничивающей поверхности (CUT3DCC, CUT3DCCD) Функция Периферийное фрезерование 3D с реальными инструментами При торцовом фрезеровании 3D с непрерывным или постоянным изменением ориентации инструмента часто программируется траектория центра инструмента для определенного стандартного инструмента. Так как на практике часто нет подходящих стандартных инструментов, то можно использовать не сильно отличающийся от стандартного инструмент. С помощью cut3dccd для реального дифф. инструмента учитывается ограничивающая поверхность, которую описал бы запрограммированный стандартный инструмент. Программа ЧПУ описывает траекторию центра стандартного инструмента. С помощью cut3dcc при использовании цилиндрических инструментов учитывается ограничивающая поверхность, которую достиг бы запрограммированный стандартный инструмент. Программа ЧПУ описывает контур на поверхности обработки. Синтаксис CUT3DCCD CUT3DCC Значение CUT3DCCD Активация коррекции инструмента 3D для периферийного фрезерования с ограничивающими поверхностями с дифф. инструментом на траектории центра инструмента: подача к ограничивающей поверхности. Активация коррекции инструмента 3D для периферийного фрезерования с ограничивающими поверхностями с коррекций радиуса 3D: контур на поверхности обработки CUT3DCC Примечание Коррекция радиуса инструмента с G41, G42 Для коррекции радиуса инструмента с G4i, G42 при активной cut3dccd или cut3dcc необходимо наличие опции "Трансформация ориентации". Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 433
