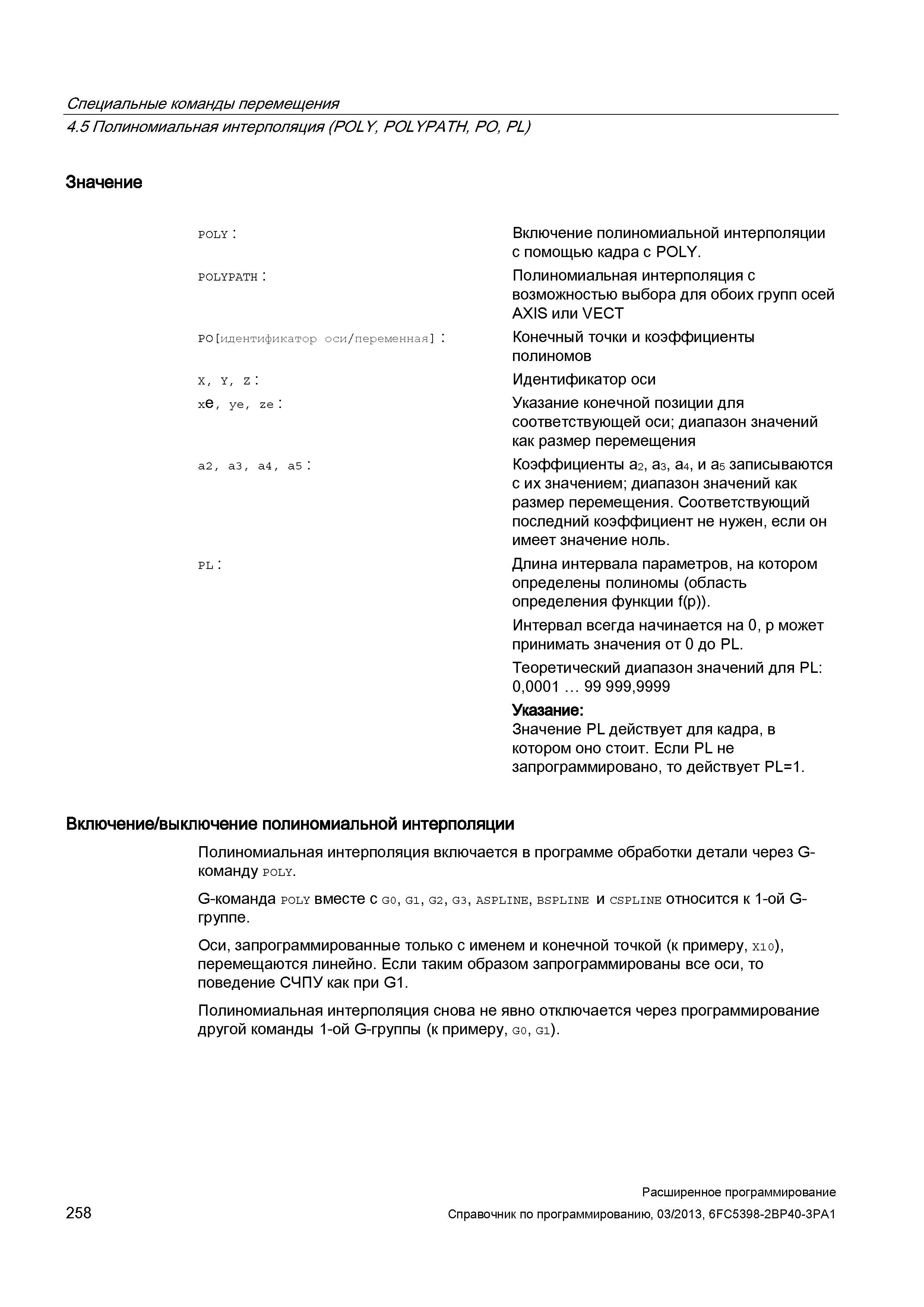

258 Руководство SIEMENS SINUMERIK 840D sl / 828D Расширенное программирование Стр.258

Руководство SIEMENS 2013 840D Расширенное программирование Стр. 258 0258 Lab2u

Специальные команды перемещения 4.5 Полиномиальная интерполяция (POLY, POLYPATH, PO, PL) Значение POLY : POLYPATH PO идентификатор оси/переменная х, y, z : xe, ye, ze : a2, a3, a4, a5 : PL : Включение полиномиальной интерполяции с помощью кадра с POLY. Полиномиальная интерполяция с возможностью выбора для обоих групп осей AX/S или VECT Конечный точки и коэффициенты полиномов Идентификатор оси Указание конечной позиции для соответствующей оси; диапазон значений как размер перемещения Коэффициенты a2, аэ, a4, и а5 записываются с их значением; диапазон значений как размер перемещения. Соответствующий последний коэффициент не нужен, если он имеет значение ноль. Длина интервала параметров, на котором определены полиномы (область определения функции f(p)). Интервал всегда начинается на 0, p может принимать значения от 0 до PL. Теоретический диапазон значений для PL: 0,0001 ... 99 999,9999 Указание: Значение PL действует для кадра, в котором оно стоит. Если PL не запрограммировано, то действует PL=1. Включение/выключение полиномиальной интерполяции Полиномиальная интерполяция включается в программе обработки детали через G-команду POLY. G-команда poly вместе с G0, g1, g2, g3, aspline, bspline и cspline относится к 1-ой G-группе. Оси, запрограммированные только с именем и конечной точкой (к примеру, хю), перемещаются линейно. Если таким образом запрограммированы все оси, то поведение СЧПУ как при G1. Полиномиальная интерполяция снова не явно отключается через программирование другой команды 1-ой G-группы (к примеру, G0, G1). 258 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
