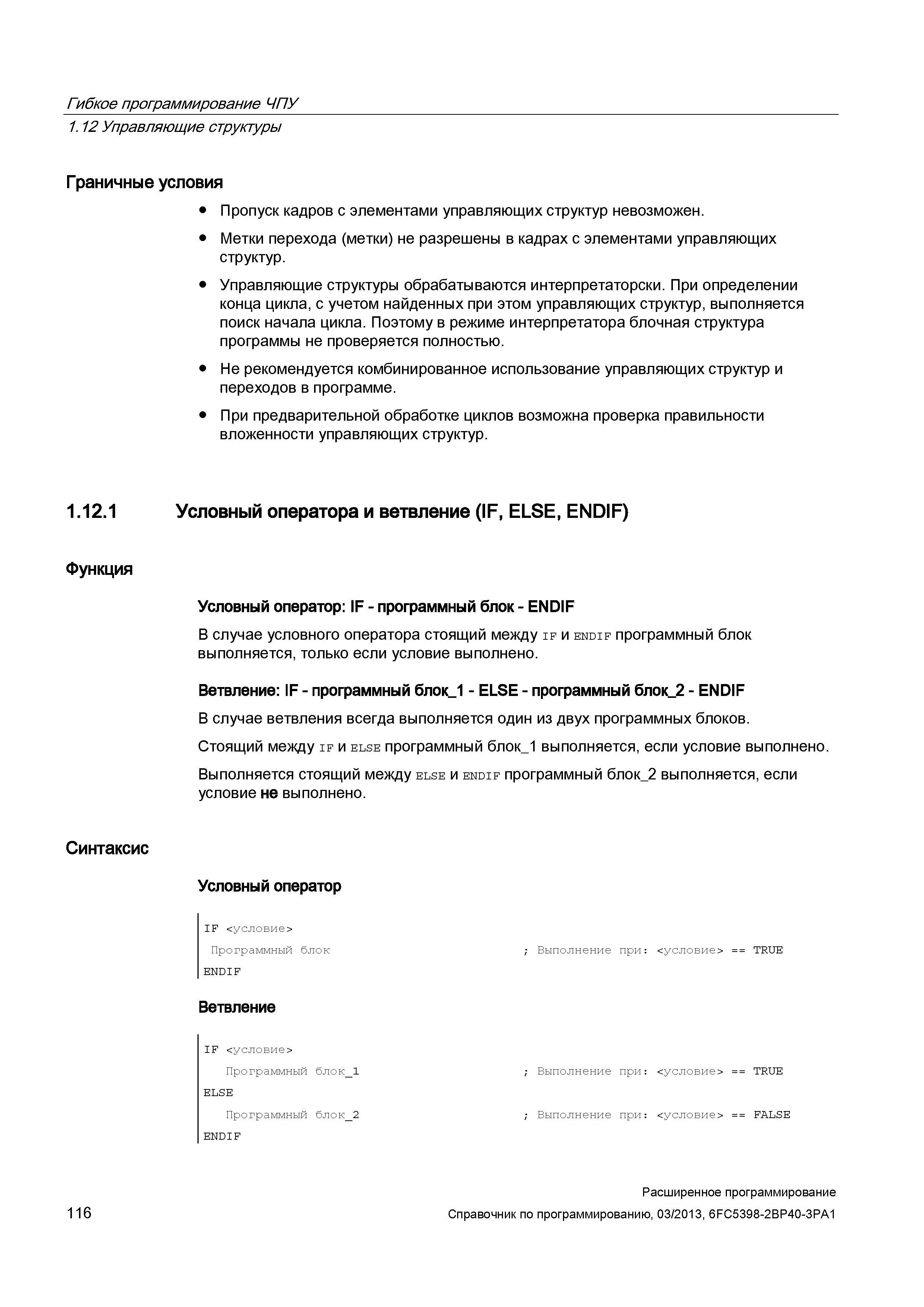

Гибкое программирование ЧПУ 1.12 Управляющие структуры Граничные условия Пропуск кадров с элементами управляющих структур невозможен. Метки перехода (метки) не разрешены в кадрах с элементами управляющих структур. Управляющие структуры обрабатываются интерпретаторски. При определении конца цикла, с учетом найденных при этом управляющих структур, выполняется поиск начала цикла. Поэтому в режиме интерпретатора блочная структура программы не проверяется полностью. Не рекомендуется комбинированное использование управляющих структур и переходов в программе. При предварительной обработке циклов возможна проверка правильности вложенности управляющих структур. Условный оператора и ветвление (IF, ELSE, ENDIF) Функция Условный оператор: IF - программный блок - ENDIF В случае условного оператора стоящий между if и endif программный блок выполняется, только если условие выполнено. Ветвление: IF - программный блок_1 - ELSE - программный блок_2 - ENDIF В случае ветвления всегда выполняется один из двух программных блоков. Стоящий между if и else программный блок_1 выполняется, если условие выполнено. Выполняется стоящий между else и endif программный блок_2 выполняется, если условие не выполнено. Синтаксис Условный оператор IF <условие> Программный блок ENDIF Выполнение при: <условие> TRUE Ветвление IF <условие> Программный блок_1 ELSE Программный блок_2 ENDIF Выполнение при: <условие> TRUE Выполнение при: <условие> FALSE 116 Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1
