Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

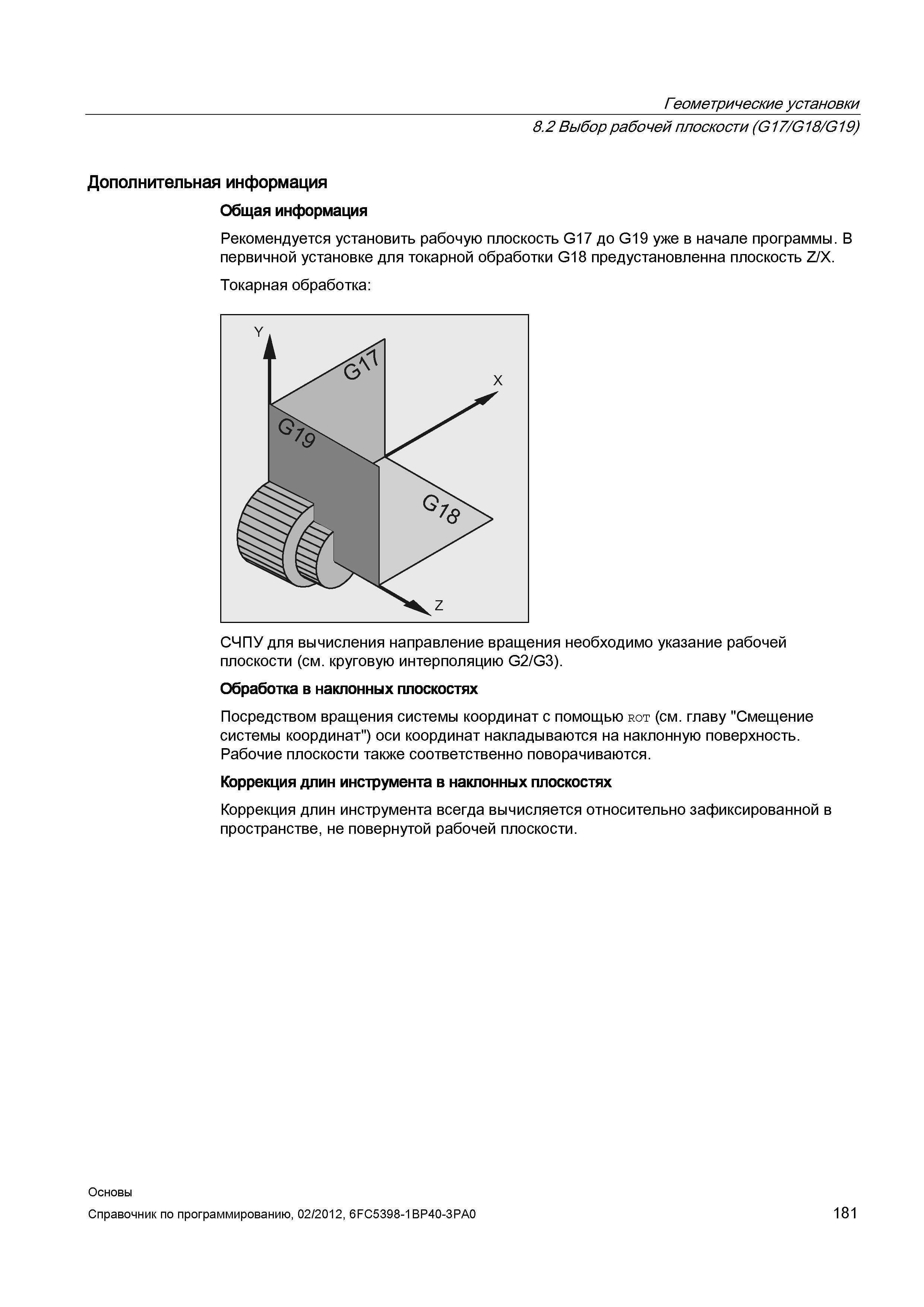

181 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.181 |
|||||
Рекомендуется установить рабочую плоскость G17 до G19 уже в начале программы В первичной установке для токарной обработки G18 предустановленРекомендуется установить рабочую плоскость G17 до G19 уже в начале программы. В первичной установке для токарной обработки G18 предустановленна плоскость Z/X. Токарная обработка СЧПУ для вычисления направление вращения необходимо указание рабочей плоскости (см. круговую интерполяцию G2 G3). Обработка в наклонных плоскостях Посредством вращения системы координат с помощью rot (см. главу "Смещение системы координат") оси координат накладываются на наклонную поверхность. Рабочие плоскости также соответственно поворачиваются. Коррекция длин инструмента в наклонных плоскостях Коррекция длин инструмента всегда вычисляется относительно зафиксированной в пространстве не повернутой рабочей плоскости. Основы 181 Геометрические установки 8.2 Выбор рабочей плоскости (G17 G18 G19) Дополнительная информация Общая информация |
|||||
