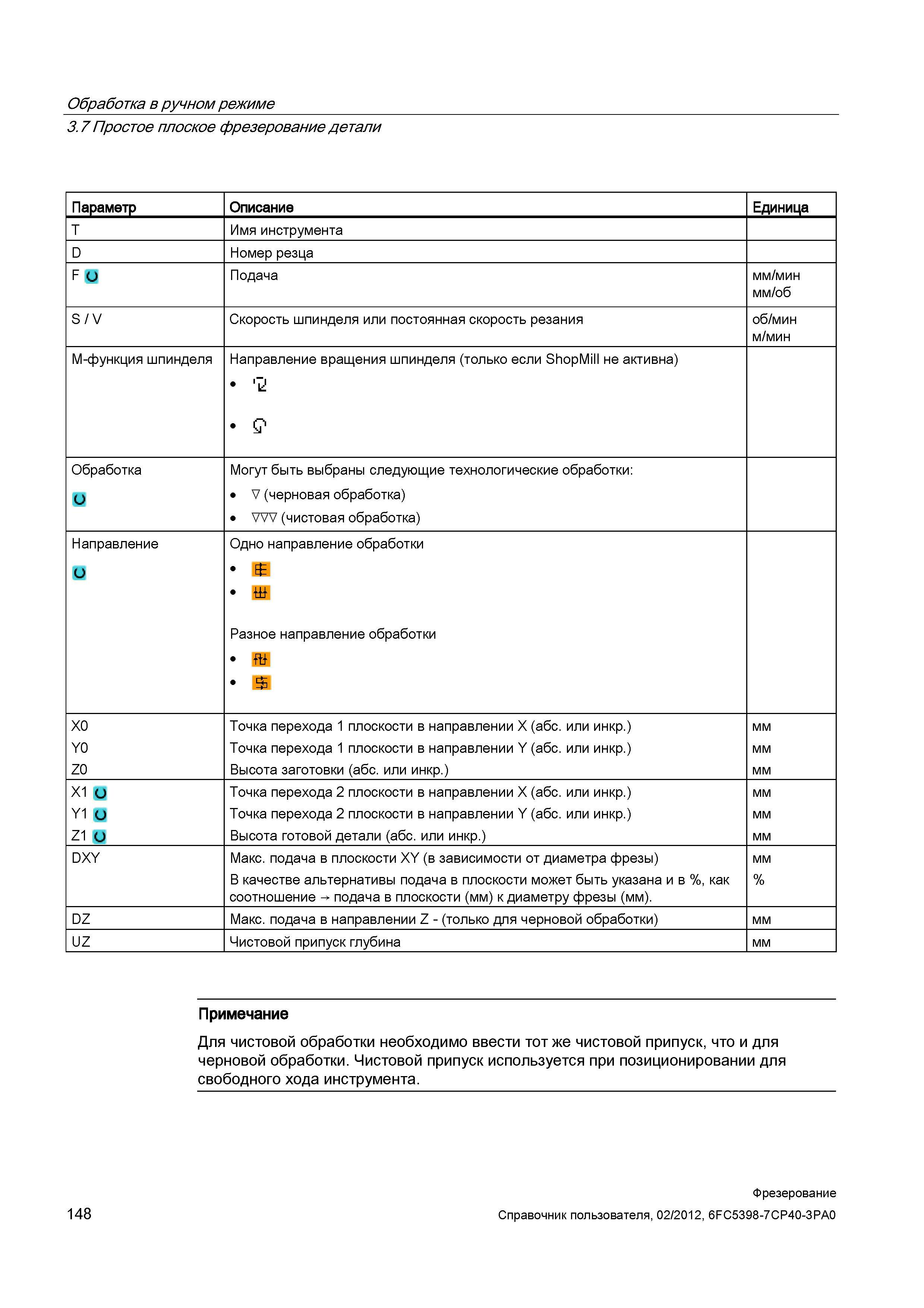

Простое плоское фрезерование детали Параметр Описание Единица T Имя инструмента D Номер резца F О Подача мм/мин мм/об S / V Скорость шпинделя или постоянная скорость резания об/мин м/мин М-функция шпинделя Направление вращения шпинделя (только если ShopMill не активна) '2 Q Обработка Могут быть выбраны следующие технологические обработки: V (черновая обработка) VVV (чистовая обработка) Направление Одно направление обработки £ Разное направление обработки W X0 Точка перехода 1 плоскости в направлении X (абс. или инкр.) мм Y0 Точка перехода 1 плоскости в направлении Y (абс. или инкр.) мм Z0 Высота заготовки (абс. или инкр.) мм Х1 и Точка перехода 2 плоскости в направлении X (абс. или инкр.) мм Y1 и Точка перехода 2 плоскости в направлении Y (абс. или инкр.) мм Z1 О Высота готовой детали (абс. или инкр.) мм DXY Макс. подача в плоскости XY (в зависимости от диаметра фрезы) мм В качестве альтернативы подача в плоскости может быть указана и в %, как соотношение подача в плоскости (мм) к диаметру фрезы (мм). % DZ Макс. подача в направлении Z - (только для черновой обработки) мм UZ Чистовой припуск глубина мм Примечание Для чистовой обработки необходимо ввести тот же чистовой припуск, что и для черновой обработки. Чистовой припуск используется при позиционировании для свободного хода инструмента. 148 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Обработка в ручном режиме 3.7
