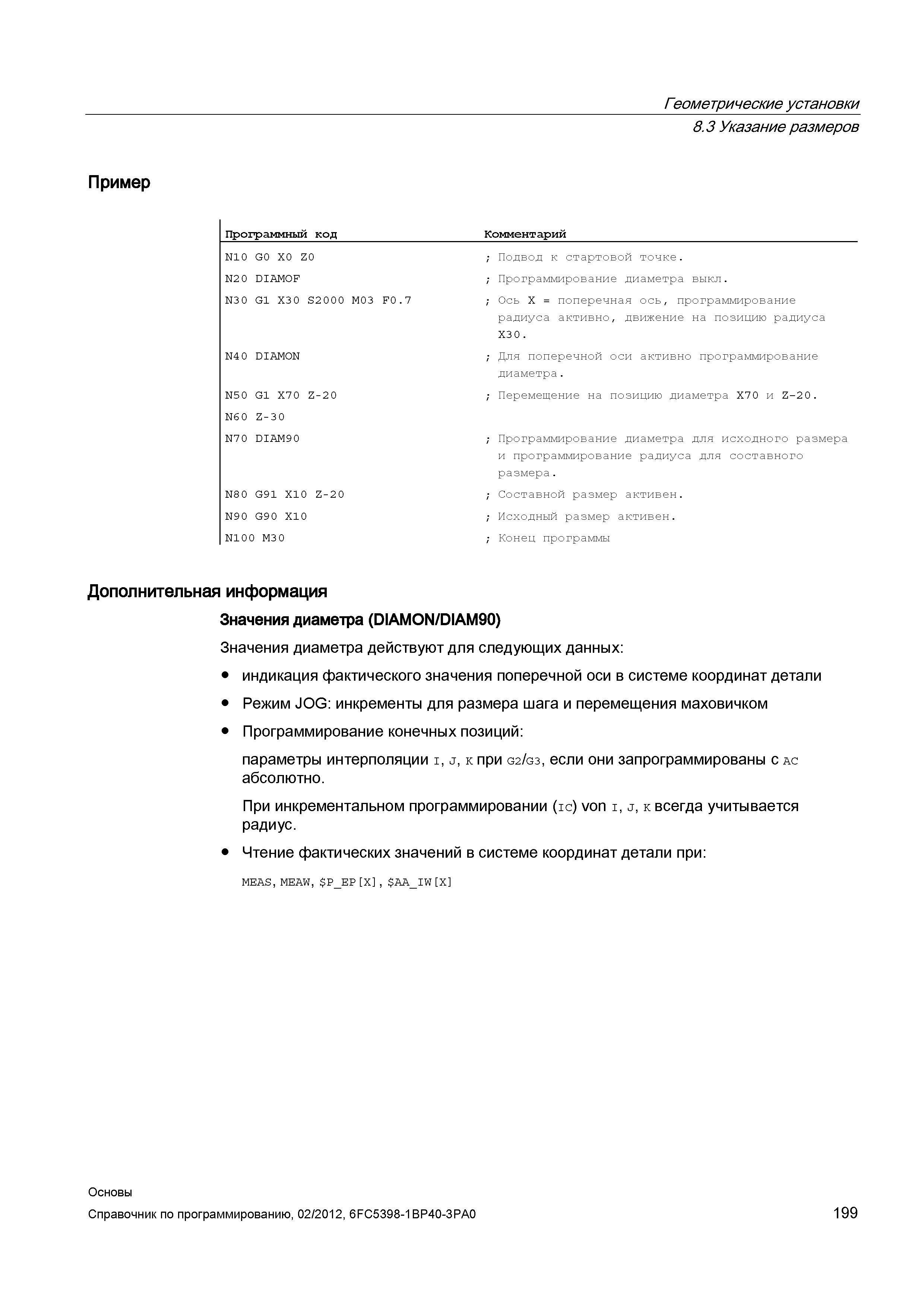

Программирование диаметра для исходного размера и программирование радиуса для составного размера Составной размер активен Исходный размер а

Программирование диаметра для исходного размера и программирование радиуса для составного размера. Составной размер активен. Исходный размер активен. Конец программы Дополнительная информация Значения диаметра (DIAMON DIAM90) Значения диаметра действуют для следующих данных индикация фактического значения поперечной оси в системе координат детали Режим JOG инкременты для размера шага и перемещения маховичком Программирование конечных позиций параметры интерполяции i j к при G2 G3 если они запрограммированы с ac абсолютно. При инкрементальном программировании (ic) von i j к всегда учитывается радиус. Чтение фактических значений в системе координат детали при MEAS MEAW PEP X AAIW X Основы 199 Геометрические установки Пример 8.3 Указание размеров Программный код Комментарий N10 G0 X0 Z0 N2 0 DIAM0F N30 G1 X30 S2000 M03 F0.7 N4 0 DIAM0N N50 G1 X7 0 Z-2 0 N60 Z-30 N70 DIAM90 N80 G91 X10 Z-2 0 N90 G90 X10 N100 M30 Подвод к стартовой точке. Программирование диаметра выкл. Ось X поперечная ось программирование радиуса активно движение на позицию радиуса X30. Для поперечной оси активно программирование диаметра. Перемещение на позицию диаметра X70 и Z-20.
