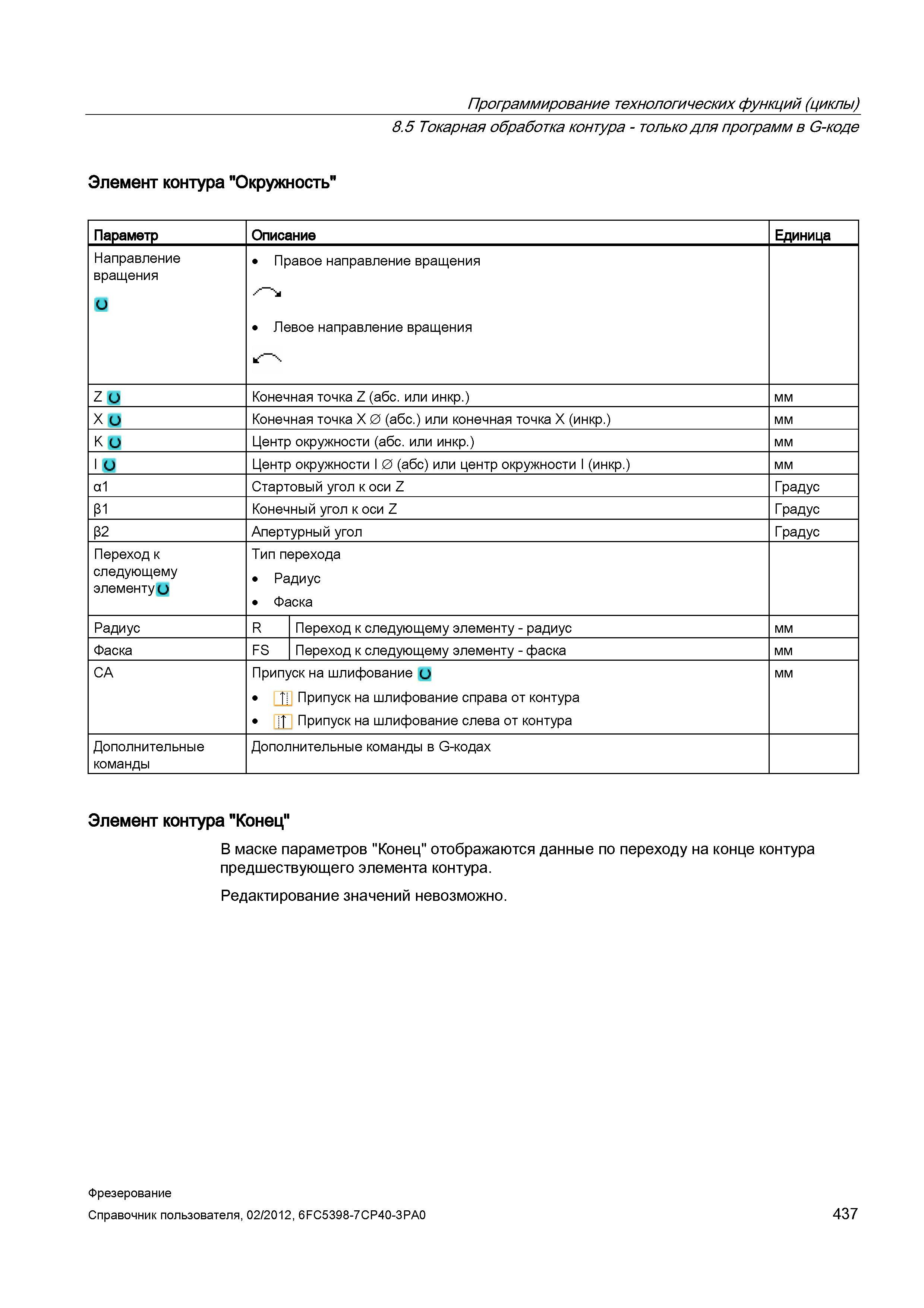

Припуск на шлифование справа от контура Припуск на шлифование слева от контура мм Дополнительные команды Дополнительные команды в G-кодах Элемент контура "Конец" В маске параметров "Конец" отображаются данные по переходу на конце контура предшествующего элемента контура. Редактирование значений невозможно. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 437 Программирование технологических функций (циклы) 8.5 Токарная обработка контура - только для программ в G-коде Элемент контура "Окружность" Параметр Описание Единица Направление вращения Правое направление вращения Левое направление вращения z о Конечная точка Z (абс. или инкр.) мм X и Конечная точка X 0 (абс.) или конечная точка X (инкр.) мм к и Центр окружности (абс. или инкр.) мм 1 и Центр окружности I 0 (абс) или центр окружности I (инкр.) мм сИ Стартовый угол к оси Z Градус Р1 Конечный угол к оси Z Градус р2 Апертурный угол Г радус Переход к следующему элементу О Тип перехода Радиус Фаска Радиус R Переход к следующему элементу - радиус мм Фаска FS Переход к следующему элементу - фаска мм CA Прип' т IT /ск на шлифование О
