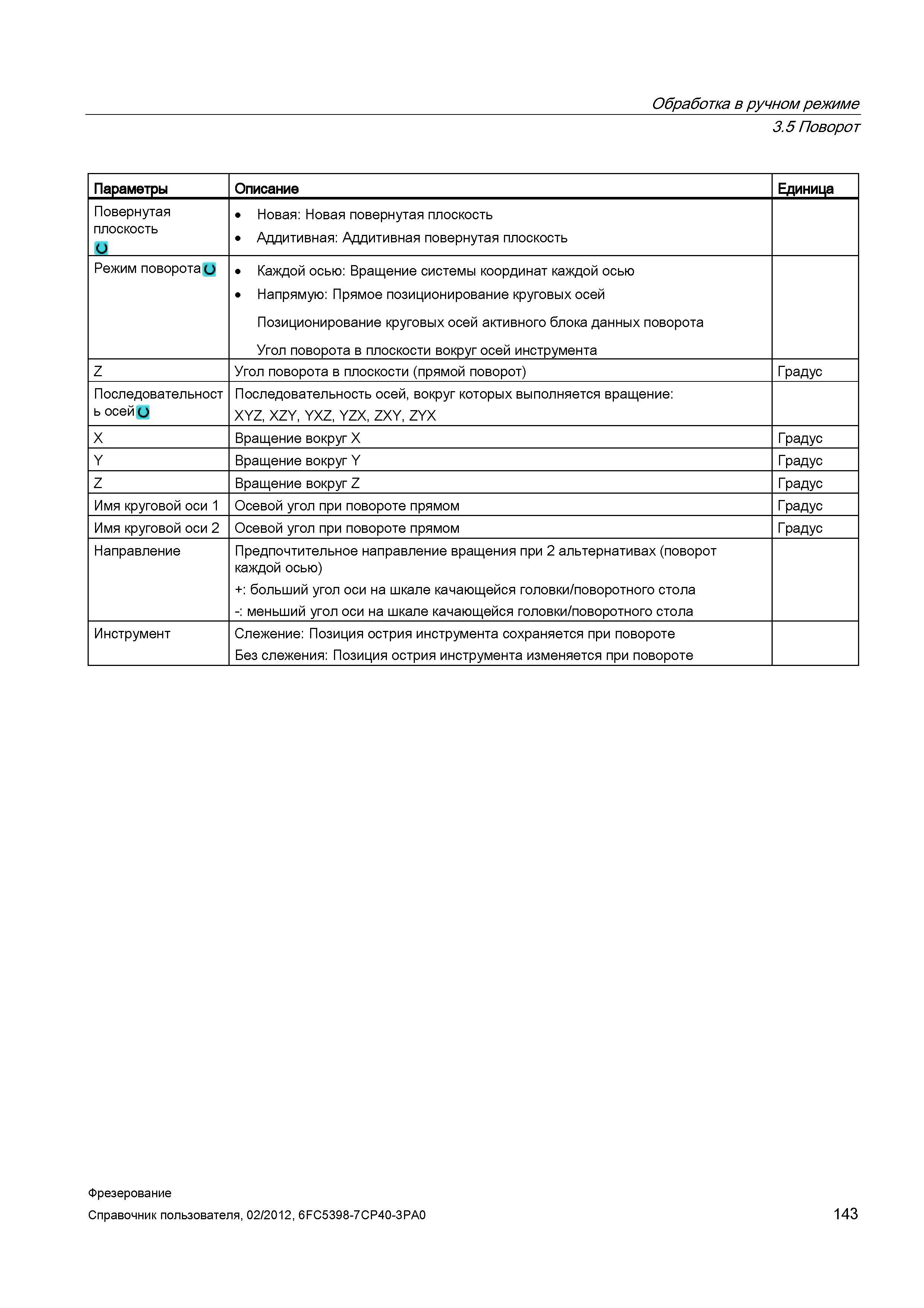

Позиционирование круговых осей активного блока данных поворота Угол поворота в плоскости вокруг осей инструмента Z Угол поворота в плоскости (прямой поворот) Градус Последовательност ь осей О Последовательность осей, вокруг которых выполняется вращение: XYZ, XZY, YXZ, YZX, ZXY, ZYX Х Вращение вокруг X Градус Y Вращение вокруг Y Градус Z Вращение вокруг Z Градус Имя круговой оси 1 Осевой угол при повороте прямом Г радус Имя круговой оси 2 Осевой угол при повороте прямом Г радус Направление Предпочтительное направление вращения при 2 альтернативах (поворот каждой осью) +: больший угол оси на шкале качающейся головки/поворотного стола -: меньший угол оси на шкале качающейся головки/поворотного стола Инструмент Слежение: Позиция острия инструмента сохраняется при повороте Без слежения: Позиция острия инструмента изменяется при повороте Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 143 Обработка в ручном режиме 3.5 Поворот Параметры Описание Единица Повернутая плоскость и Новая: Новая повернутая плоскость Аддитивная: Аддитивная повернутая плоскость Режим поворота О Каждой осью: Вращение системы координат каждой осью Напрямую: Прямое позиционирование круговых осей
