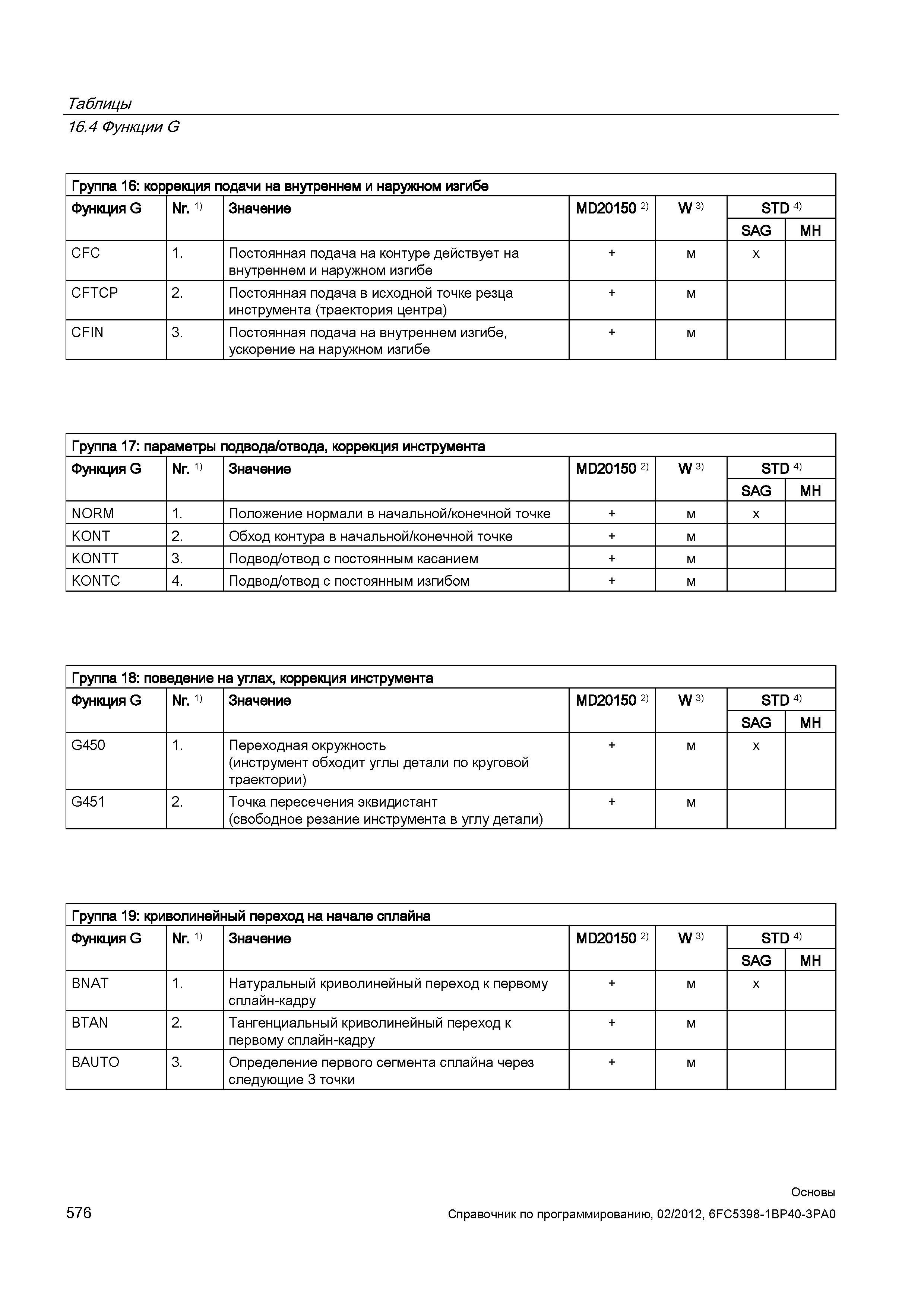

Постоянная подача на контуре действует на внутреннем и наружном изгибе x CFTCP 2 Постоянная подача в исходной точке резца инструмента (траек

Постоянная подача на контуре действует на внутреннем и наружном изгибе x CFTCP 2. Постоянная подача в исходной точке резца инструмента (траектория центра) CFIN 3. Постоянная подача на внутреннем изгибе ускорение на наружном изгибе Группа 17 параметры подвода отвода коррекция инструмента Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH NORM 1. Положение нормали в начальной конечной точке x KONT 2. Обход контура в начальной конечной точке KONTT 3. Подвод отвод с постоянным касанием KONTC 4. Подвод отвод с постоянным изгибом Группа 18 поведение на углах коррекция инструмента Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH G450 1. Переходная окружность (инструмент обходит углы детали по круговой траектории) x G451 2. Точка пересечения эквидистант (свободное резание инструмента в углу детали) Группа 19 криволинейный переход на начале сплайна Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH BNAT 1. Натуральный криволинейный переход к первому сплайн-кадру x BTAN 2. Тангенциальный криволинейный переход к первому сплайн-кадру BAUTO 3. Определение первого сегмента сплайна через следующие 3 точки 576 Основы Таблицы 16.4 Функции G Группа 16 коррекция подачи на внутреннем и наружном изгибе Функция G Nr. 1) Значение MD20150 2) W 3) STD 4) SAG MH CFC 1.
