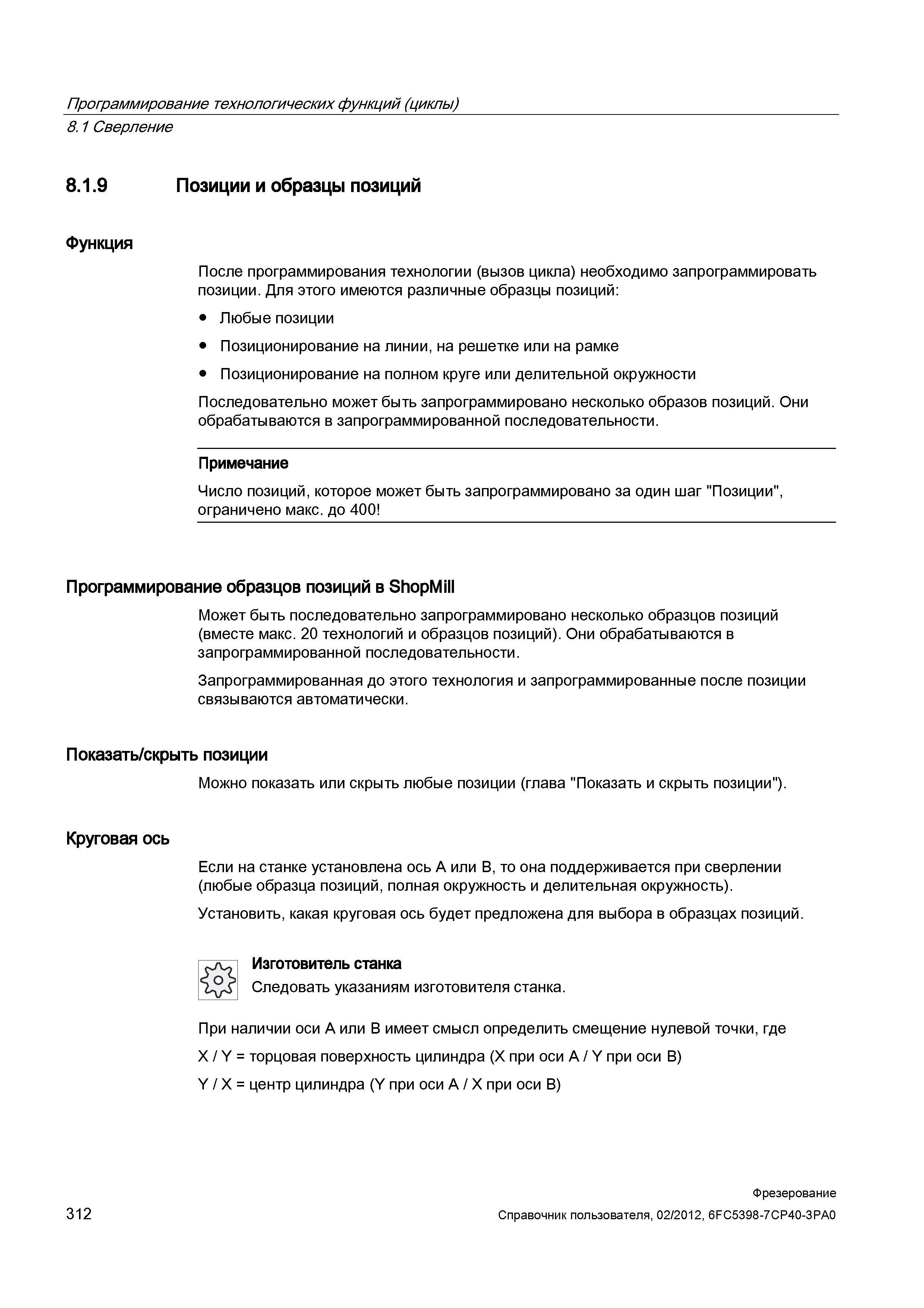

После программирования технологии (вызов цикла) необходимо запрограммировать позиции. Для этого имеются различные образцы позиций: Любые позиции Позиционирование на линии, на решетке или на рамке Позиционирование на полном круге или делительной окружности Последовательно может быть запрограммировано несколько образов позиций. Они обрабатываются в запрограммированной последовательности. Примечание Число позиций, которое может быть запрограммировано за один шаг "Позиции", ограничено макс. до 400 Программирование образцов позиций в ShopMill Может быть последовательно запрограммировано несколько образцов позиций (вместе макс. 20 технологий и образцов позиций). Они обрабатываются в запрограммированной последовательности. Запрограммированная до этого технология и запрограммированные после позиции связываются автоматически. Показать/скрыть позиции Можно показать или скрыть любые позиции (глава "Показать и скрыть позиции"). Круговая ось Если на станке установлена ось А или В, то она поддерживается при сверлении (любые образца позиций, полная окружность и делительная окружность). Установить, какая круговая ось будет предложена для выбора в образцах позиций. Изготовитель станка Следовать указаниям изготовителя станка. При наличии оси А или В имеет смысл определить смещение нулевой точки, где X / Y = торцовая поверхность цилиндра (X при оси A / Y при оси B) Y / X = центр цилиндра (Y при оси A / X при оси B) 8.1.9 Функция 312 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.1 Сверление Позиции и образцы позиций
