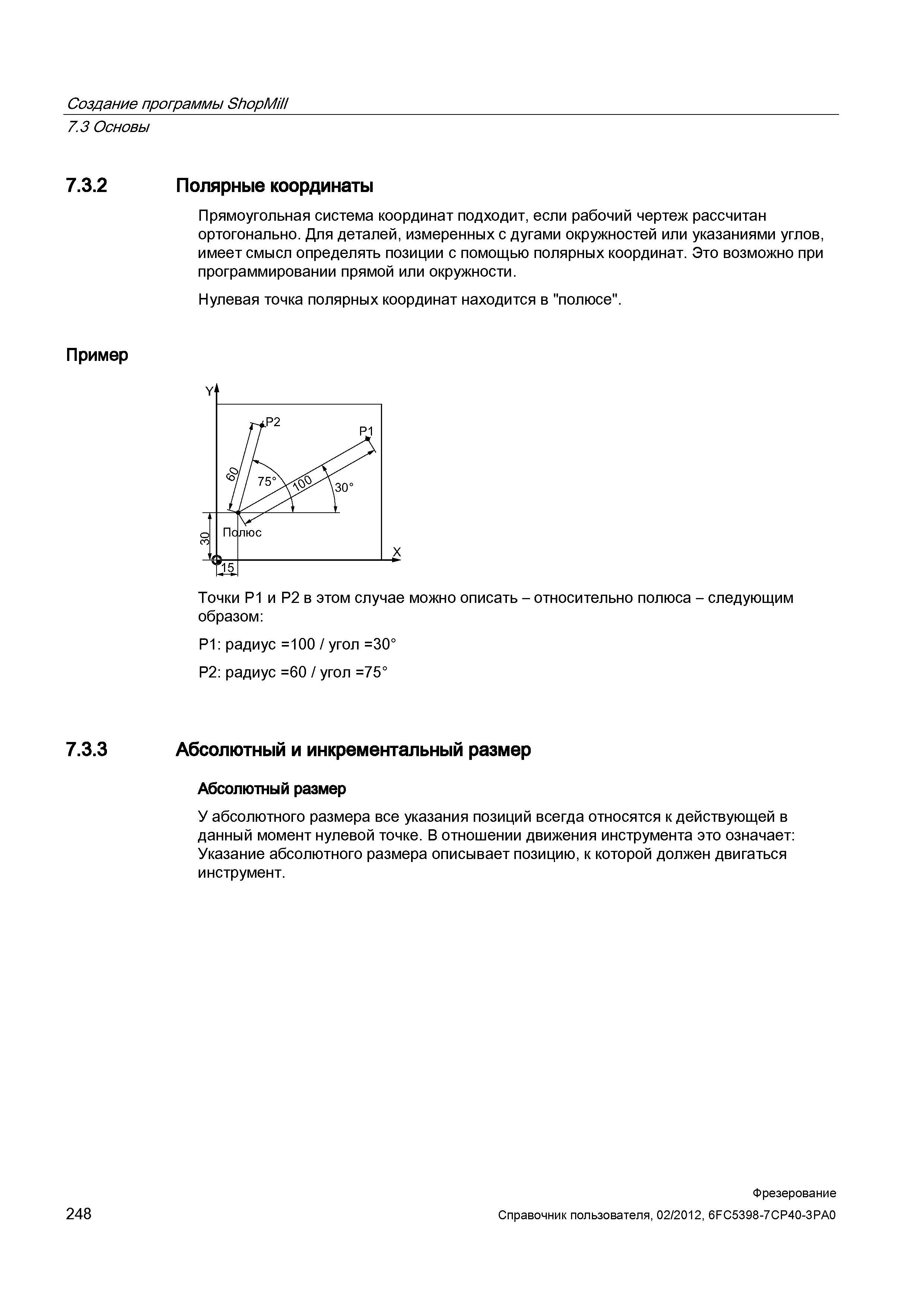

Полярные координаты Прямоугольная система координат подходит, если рабочий чертеж рассчитан ортогонально. Для деталей, измеренных с дугами окружностей или указаниями углов, имеет смысл определять позиции с помощью полярных координат. Это возможно при программировании прямой или окружности. Нулевая точка полярных координат находится в "полюсе". Пример Точки P1 и P2 в этом случае можно описать - относительно полюса - следующим образом: P1: радиус =100 / угол =30° P2: радиус =60 / угол =75° 7.3.3 Абсолютный и инкрементальный размер Абсолютный размер У абсолютного размера все указания позиций всегда относятся к действующей в данный момент нулевой точке. В отношении движения инструмента это означает: Указание абсолютного размера описывает позицию, к которой должен двигаться инструмент. 248 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Создание программы ShopMill 7.3 Основы 7.3.2
