Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

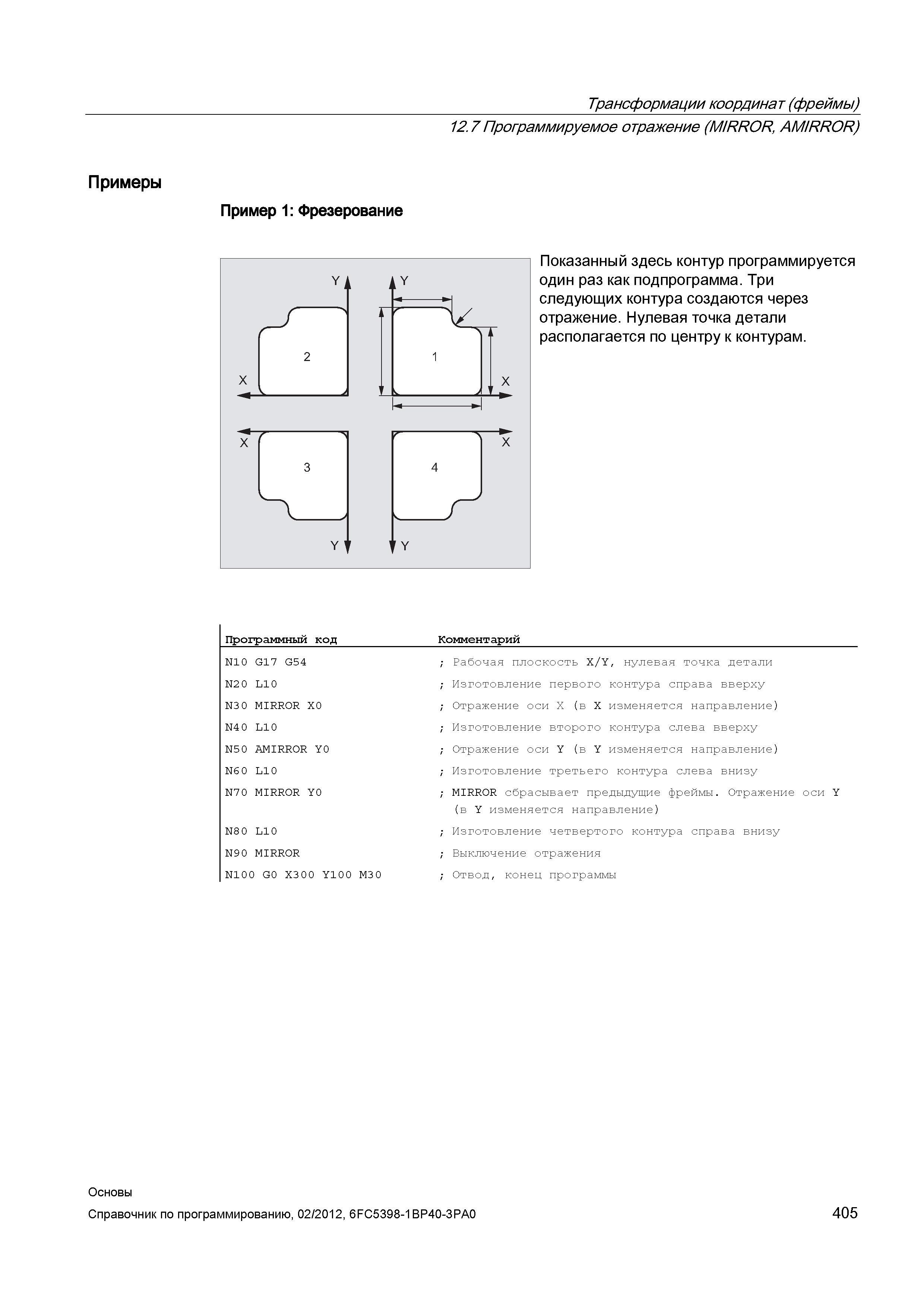

405 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.405 |
|||||
Показанный здесь контур программируется один раз как подпрограмма Три следующих контура создаются через отражение Нулевая точка детали распоПоказанный здесь контур программируется один раз как подпрограмма. Три следующих контура создаются через отражение. Нулевая точка детали располагается по центру к контурам. Программный код Комментарий N10 G17 G54 N2 0 L10 N3 0 MIRROR X0 N4 0 L10 N50 AMIRROR Y0 N60 L10 N70 MIRROR Y0 N80 L10 N9 0 MIRROR N100 G0 X300 Y10 0 M30 Рабочая плоскость X/Y нулевая точка детали Изготовление первого контура справа вверху Отражение оси Х (в X изменяется направление) Изготовление второго контура слева вверху Отражение оси Y (в Y изменяется направление) Изготовление третьего контура слева внизу MIRROR сбрасывает предыдущие фреймы. Отражение оси Y (в Y изменяется направление) Изготовление четвертого контура справа внизу Выключение отражения Отвод конец программы Основы 405 Примеры Пример 1 Фрезерование Трансформации координат (фреймы) 12.7 Программируемое отражение (MIRROR AMIRROR) |
|||||
