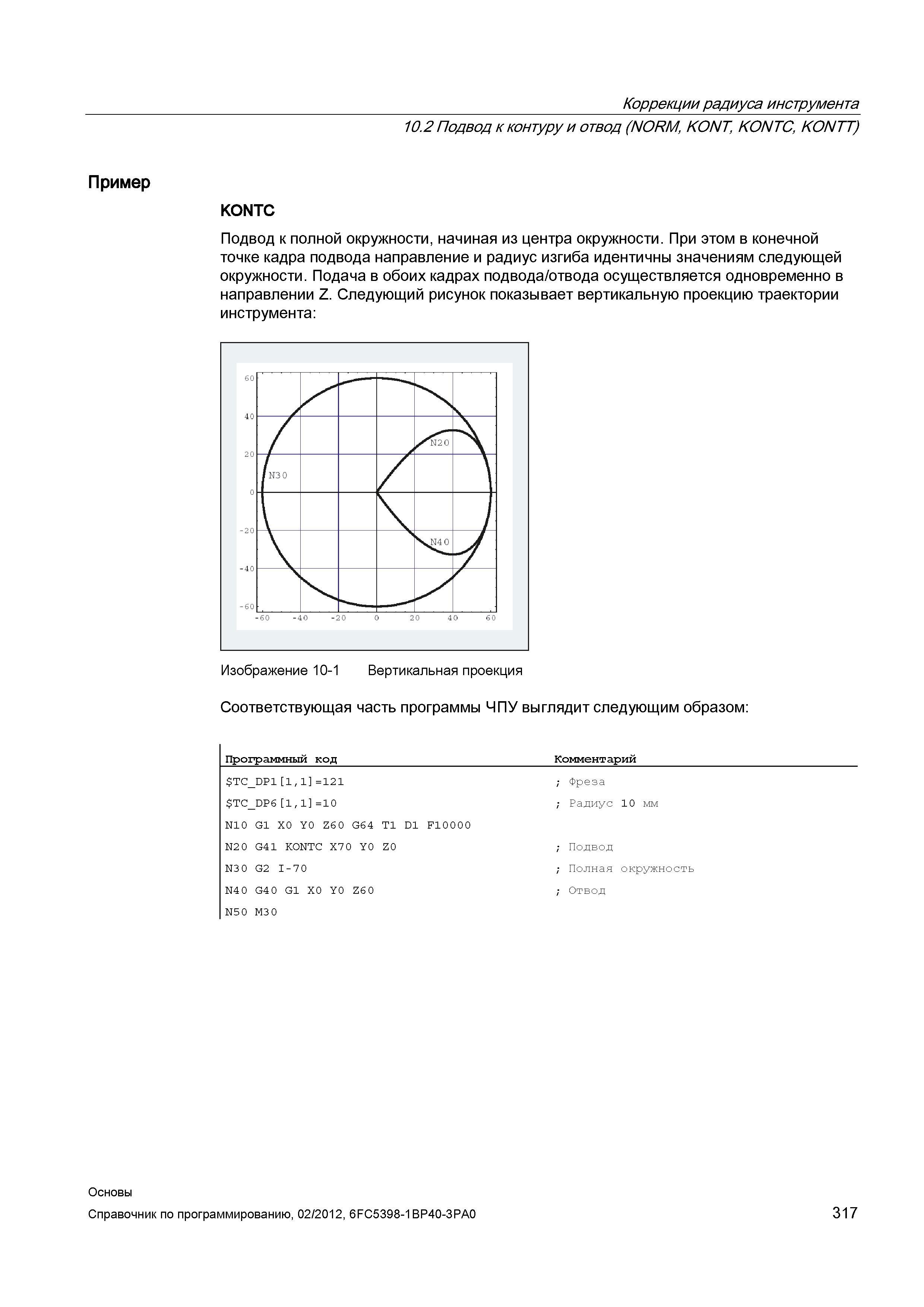

Подвод к полной окружности начиная из центра окружности. При этом в конечной точке кадра подвода направление и радиус изгиба идентичны значениям следующей окружности. Подача в обоих кадрах подвода отвода осуществляется одновременно в направлении Z. Следующий рисунок показывает вертикальную проекцию траектории инструмента 60 40 20 0 -20 -40 -60 -60 -40 -20 0 20 40 60 Изображение 10-1 Вертикальная проекция Соответствующая часть программы ЧПУ выглядит следующим образом Программный код Комментарий н о DP1 11 121 Фреза о T DP6 11 10 Радиус 10 мм N10 G1 XO YO Z6O G64 Т1 D1 F1OOOO N2O G41 KONTC X7O Y о Z о Подвод N3O G2 I-7O Полная окружность N4O G4O G1 XO YO Z6O Отвод N5O M3O Основы 317 Коррекции радиуса инструмента 10.2 Подвод к контуру и отвод (NORM KONT KONTC KONTT) Пример KONTC
