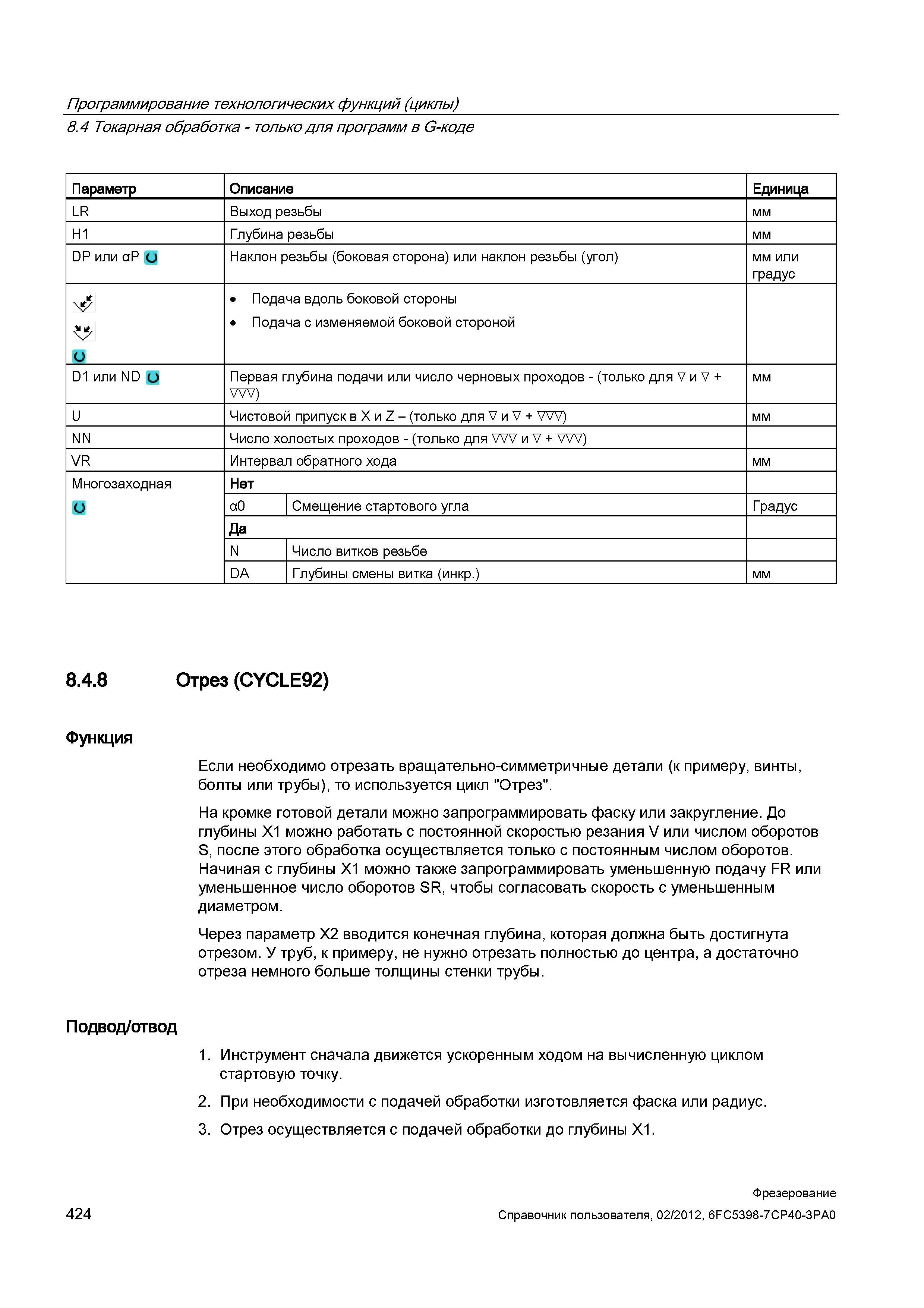

Подача вдоль боковой стороны Подача с изменяемой боковой стороной D1 или ND О Первая глубина подачи или число черновых проходов - (только для V и V + VVV) мм U Чистовой припуск в X и Z - (только для V и V + VVV) мм NN Число холостых проходов - (только для VVV и V + VVV) VR Интервал обратного хода мм Многозаходная Нет а0 Смещение стартового угла Градус Да N Число витков резьбе DA Глубины смены витка (инкр.) мм 8.4.8 Отрез (CYCLE92) Функция Если необходимо отрезать вращательно-симметричные детали (к примеру, винты, болты или трубы), то используется цикл "Отрез". На кромке готовой детали можно запрограммировать фаску или закругление. До глубины X1 можно работать с постоянной скоростью резания V или числом оборотов S, после этого обработка осуществляется только с постоянным числом оборотов. Начиная с глубины X1 можно также запрограммировать уменьшенную подачу FR или уменьшенное число оборотов SR, чтобы согласовать скорость с уменьшенным диаметром. Через параметр X2 вводится конечная глубина, которая должна быть достигнута отрезом. У труб, к примеру, не нужно отрезать полностью до центра, а достаточно отреза немного больше толщины стенки трубы. Подвод/отвод 1. Инструмент сначала движется ускоренным ходом на вычисленную циклом стартовую точку. 2. При необходимости с подачей обработки изготовляется фаска или радиус. 3. Отрез осуществляется с подачей обработки до глубины Х1. Фрезерование 424 Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Программирование технологических функций (циклы) 8.4 Токарная обработка - только для программ в G-коде Параметр Описание Единица LR Выход резьбы мм H1 Глубина резьбы мм DP или аР (J Наклон резьбы (боковая сторона) или наклон резьбы (угол) мм или градус NJ и
