Подача на вычисленную СЧПУ стартовую точку в оси инструмента ускоренным ходом 4 Вводное движение на диаметр резьбы по вычисленной СЧПУ вводн

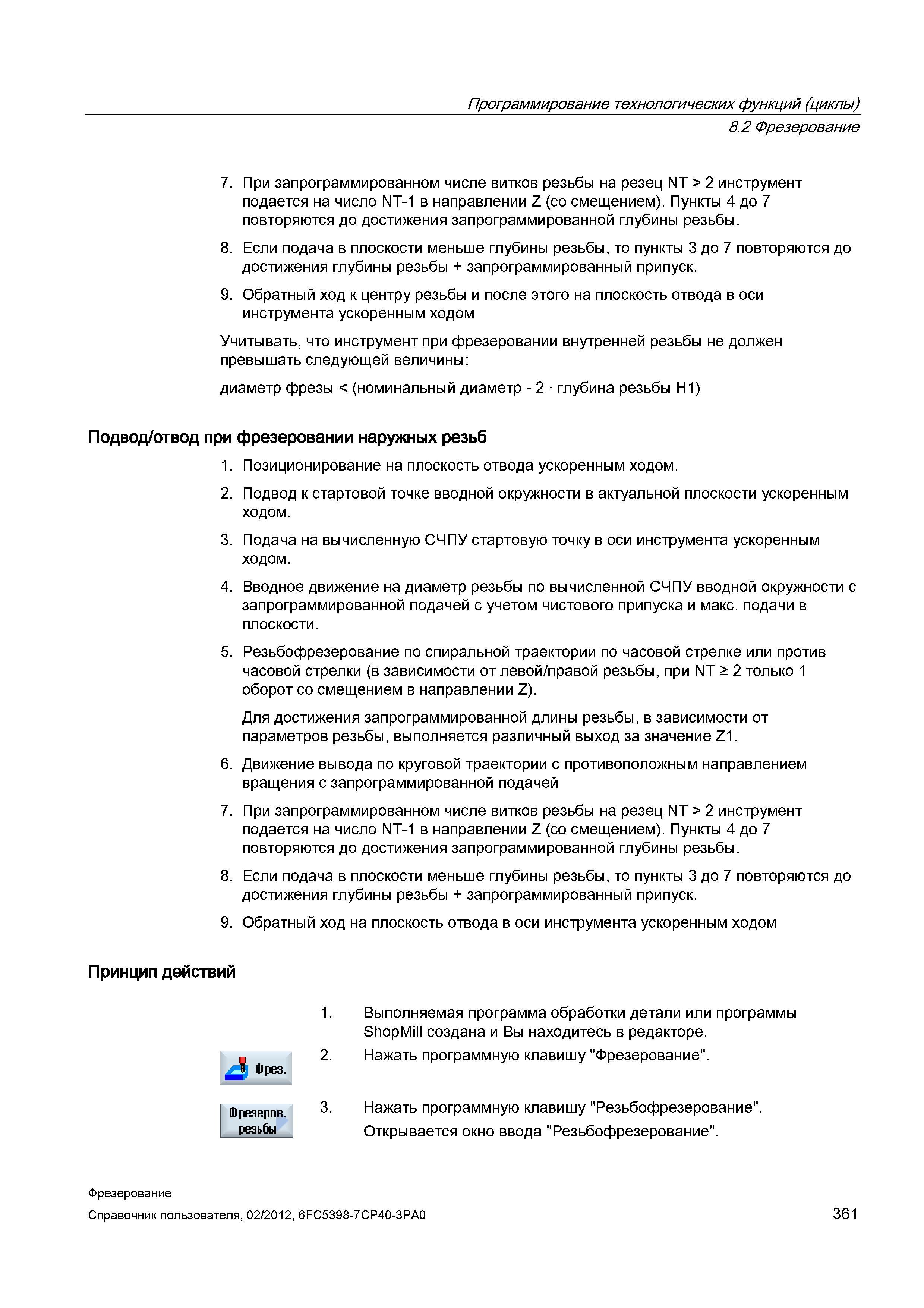

Подача на вычисленную СЧПУ стартовую точку в оси инструмента ускоренным ходом. 4. Вводное движение на диаметр резьбы по вычисленной СЧПУ вводной окружности с запрограммированной подачей с учетом чистового припуска и макс. подачи в плоскости. 5. Резьбофрезерование по спиральной траектории по часовой стрелке или против часовой стрелки (в зависимости от левой/правой резьбы, при NT > 2 только 1 оборот со смещением в направлении Z). Для достижения запрограммированной длины резьбы, в зависимости от параметров резьбы, выполняется различный выход за значение Z1. 6. Движение вывода по круговой траектории с противоположным направлением вращения с запрограммированной подачей 7. При запрограммированном числе витков резьбы на резец NT > 2 инструмент подается на число NT-1 в направлении Z (со смещением). Пункты 4 до 7 повторяются до достижения запрограммированной глубины резьбы. 8. Если подача в плоскости меньше глубины резьбы, то пункты 3 до 7 повторяются до достижения глубины резьбы + запрограммированный припуск. 9. Обратный ход на плоскость отвода в оси инструмента ускоренным ходом Принцип действий 1. Выполняемая программа обработки детали или программы ShopMill создана и Вы находитесь в редакторе. 2. Нажать программную клавишу "Фрезерование". 3. Нажать программную клавишу "Резьбофрезерование". Открывается окно ввода "Резьбофрезерование". J Фрез. Фрезеров. резьбы Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 361 Программирование технологических функций (циклы) 8.2 Фрезерование 7. При запрограммированном числе витков резьбы на резец NT > 2 инструмент подается на число NT-1 в направлении Z (со смещением). Пункты 4 до 7 повторяются до достижения запрограммированной глубины резьбы. 8. Если подача в плоскости меньше глубины резьбы, то пункты 3 до 7 повторяются до достижения глубины резьбы + запрограммированный припуск. 9. Обратный ход к центру резьбы и после этого на плоскость отвода в оси инструмента ускоренным ходом Учитывать, что инструмент при фрезеровании внутренней резьбы не должен превышать следующей величины: диаметр фрезы < (номинальный диаметр - 2 глубина резьбы H1) Подвод/отвод при фрезеровании наружных резьб 1. Позиционирование на плоскость отвода ускоренным ходом. 2. Подвод к стартовой точке вводной окружности в актуальной плоскости ускоренным ходом. 3.
