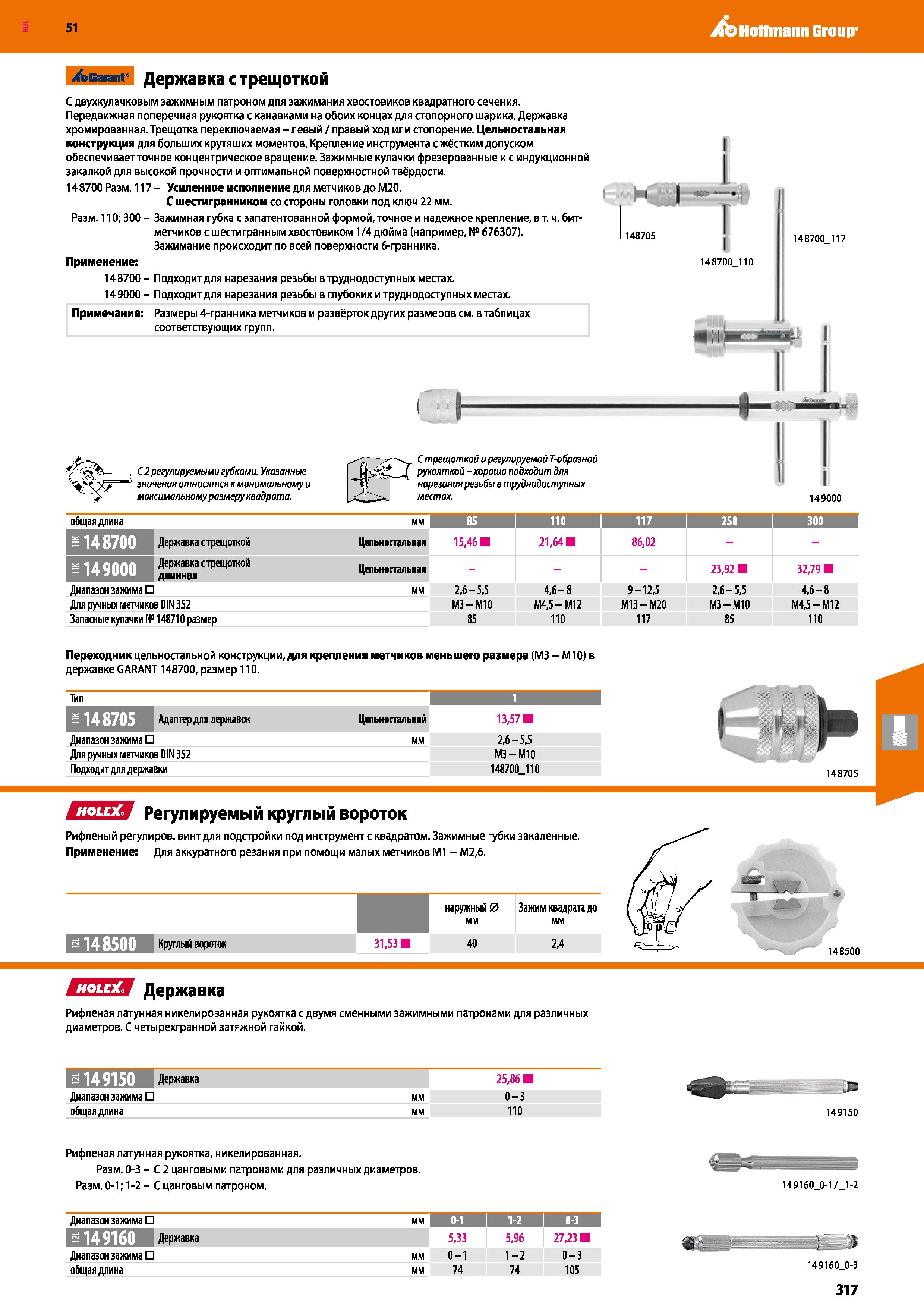

317 Каталог HOFFMANN GROUP 2020 Режущий и вспомогательный инструмент для станков Стр.317

Каталог HOFFMANN GROUP 2020 Инструмент и оснастка для станков Стр. 317 0317 Lab2u

Hoffmann Group 51 Garant Державка с трещоткой С двухкулачковым зажимным патроном для зажимания хвостовиков квадратного сечения. Передвижная поперечная рукоятка с канавками на обоих концах для стопорного шарика. Державка хромированная. Трещотка переключаемая - левый / правый ход или стопорение. Цельностальная конструкция для больших крутящих моментов. Крепление инструмента с жёстким допуском обеспечивает точное концентрическое вращение. Зажимные кулачки фрезерованные и с индукционной закалкой для высокой прочности и оптимальной поверхностной твёрдости. 148700 Разм. 117 - Усиленное исполнение для метчиков до М20. С шестигранником со стороны головки под ключ 22 мм. Разм. 110; 300 - Зажимная губка с запатентованной формой, точное и надежное крепление, в т. ч. бит-метчиков с шестигранным хвостовиком 1/4 дюйма (например, № 676307). Зажимание происходит по всей поверхности б-гранника. Применение 148700- Подходит для нарезания резьбы в труднодоступных местах. 149000 - Подходит для нарезания резьбы в глубоких и труднодоступных местах. Примечание: Размеры 4-гранника метчиков и развёрток других размеров см. в таблицах соответствующих групп. 148705 148700 110 148700 117 С 2 регулируемыми губками. Указанные значения относятся к минимальному и максимальному размеру квадрата. С трещоткой и регулируемой Т-образной рукояткой -хорошо подходит для нарезания резьбы в труднодоступных местах. 149000 общая длина мм 85 I "о 117 250 I 300 1 ЦМ Державка с трещоткой Цельностальная 15,46 21,64 86,02 SFpWF Державка с трещоткой длинная Цельностальная - 23,92 32,79 Диапазон зажимав мм 2,6-5,5 4,6-8 9-12,5 2,6-5,5 4,6-8 Для ручных метчиков DIN 352 МЗ-М10 N14,5-М12 М13-М20 МЗ-М10 N14,5-М12 Запасные кулачки № 148710 размер 85 110 117 85 110 Переходник цельностальной конструкции, для крепления метчиков меньшего размера (М3 - МЮ) в державке GARANT 148700, размер 110. Тип 1 I Адаптер для державок Цельностальной 13,57 Диапазон зажима мм 2,6-5,5 Для ручных метчиков DIN 352 мз-мю Подходит для державки 148700J10 ЙН1ЕЯ Регулируемый круглый вороток Рифленый регулиров. винт для подстройки под инструмент с квадратом. Зажимные губки закаленные. Применение Для аккуратного резания при помощи малых метчиков Ml - М2,6. наружный 0 1ч/ , . Зажим квадрата до j f мм т V ПТЛГГИ Круглый вороток 31,53 40 2,4 148500 СПЕЯ Державка Рифленая латунная никелированная рукоятка с двумя сменными зажимными патронами для различных диаметров. С четырехгранной затяжной гайкой. Ь14 9150 ESBI 25,86 Диапазон зажима мм 0-3 общая длина мм 110 149150 Рифленая латунная рукоятка, никелированная. Разм. 0-3 - С 2 цанговыми патронами для различных диаметров. Разм. 0-1; 1-2 - С цанговым патроном. 149160 0-1 / 1 -2 Диапазон зажима мм 0-1 I 1-2 I 0-3 N149160 ЕВ 5,33 5,96 27,23 Диапазон зажима мм 0-1 1-2 0-3 общая длина мм 74 74 105 149160 0-3 317
