Перед обработкой заготовки в системе управления станком Siemens Sinumerik 840D sl можно протестировать ЧПУ программу

Перед обработкой заготовки в системе управления станком Siemens Sinumerik 840D sl можно протестировать ЧПУ программу

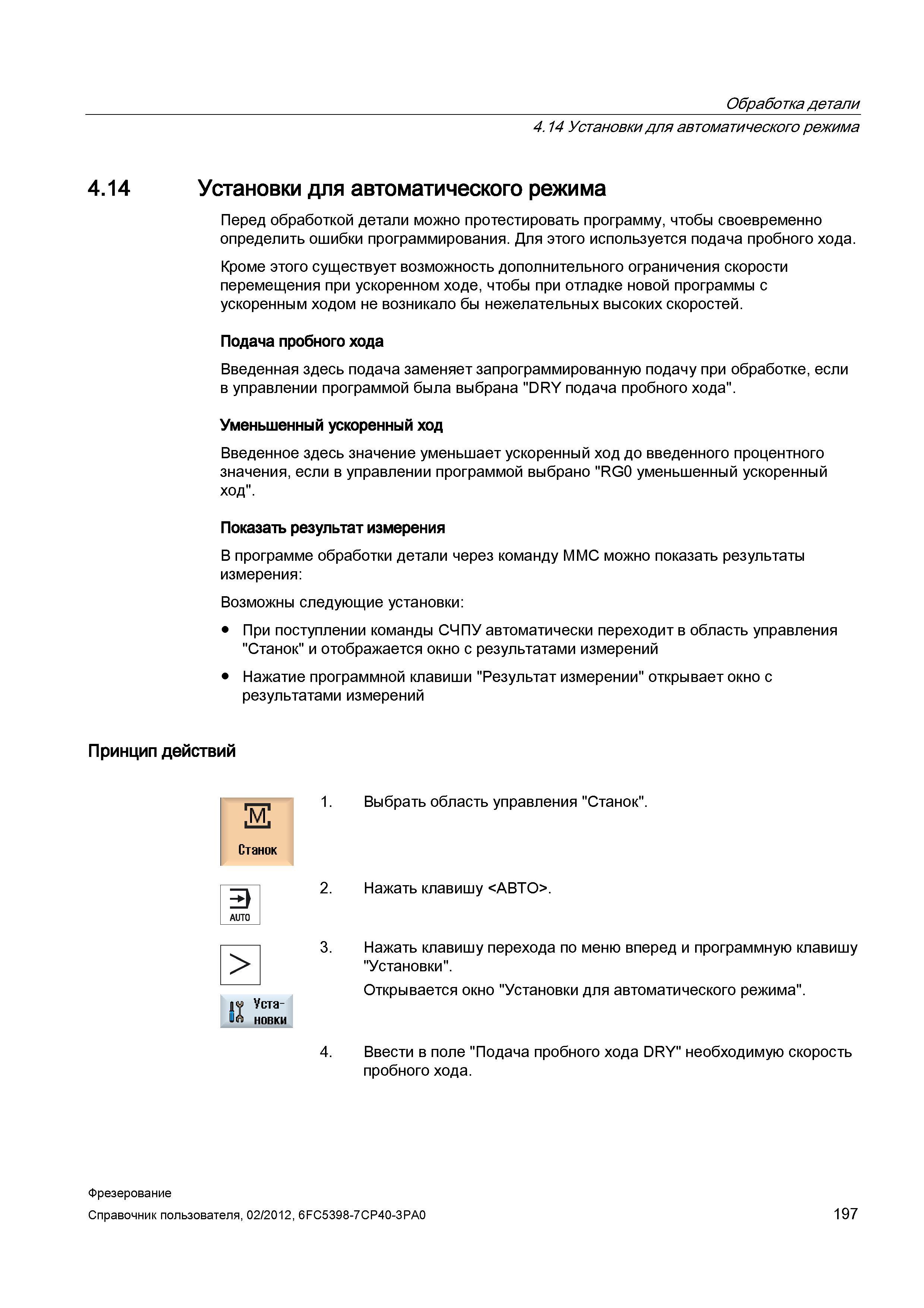

Перед обработкой заготовки в системе управления станком Siemens Sinumerik 840D sl можно протестировать ЧПУ программу _ чтобы своевременно определить ошибки программирования. Для этого используется подача пробного хода. Кроме этого существует возможность дополнительного ограничения скорости перемещения при ускоренном ходе, чтобы при отладке новой программы с ускоренным ходом не возникало бы нежелательных высоких скоростей. Подача пробного хода Введенная здесь подача заменяет запрограммированную подачу при обработке, если в управлении программой была выбрана "DRY подача пробного хода". Уменьшенный ускоренный ход Введенное здесь значение уменьшает ускоренный ход до введенного процентного значения, если в управлении программой выбрано "RG0 уменьшенный ускоренный ход". Показать результат измерения В программе обработки детали через команду MMC можно показать результаты измерения: Возможны следующие установки: При поступлении команды СЧПУ автоматически переходит в область управления "Станок" и отображается окно с результатами измерений Нажатие программной клавиши "Результат измерении" открывает окно с результатами измерений Принцип действий 1. Выбрать область управления "Станок". 2. Нажать клавишу <АВТО>. 3. Нажать клавишу перехода по меню вперед и программную клавишу "Установки". Открывается окно "Установки для автоматического режима". 4. Ввести в поле "Подача пробного хода DRY" необходимую скорость пробного хода. н Станок AUT0 > д<а> Уста- Шй HOBKU Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 197 Обработка детали 4.14 Установки для автоматического режима 4.14 Установки для автоматического режима
