Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

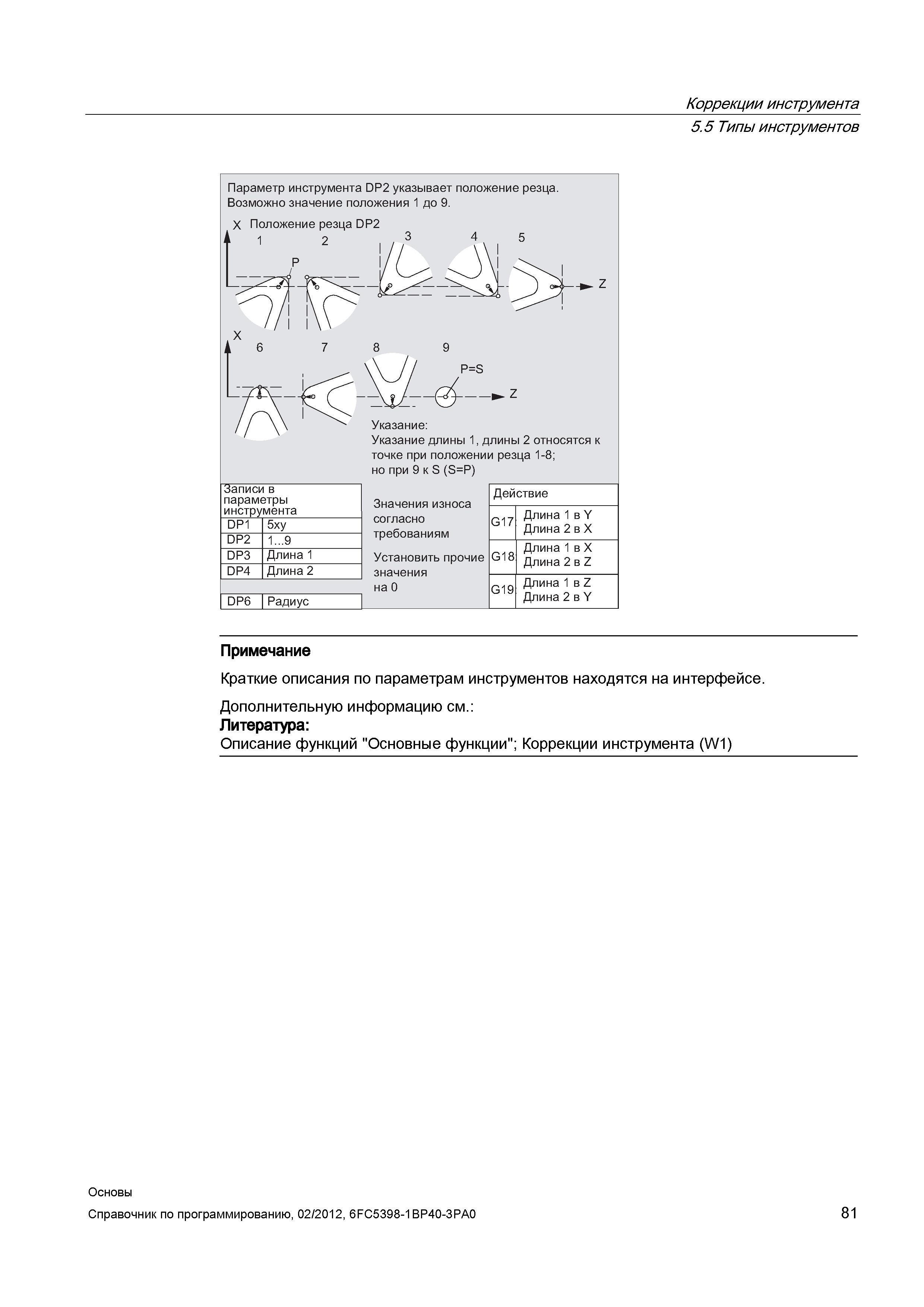

81 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.81 |
|||||
Параметр инструмента DP2 указывает положение резца Возможно значение положения 1 до 9 X Положение резца DP2 1 2 Указание Указание длины 1 длПараметр инструмента DP2 указывает положение резца. Возможно значение положения 1 до 9. X Положение резца DP2 1 2 Указание Указание длины 1 длины 2 относятся к точке при положении резца 1-8; но при 9kS (SP) Записи в параметры инструмента DP1 5ху DP2 1...9 DP3 Длина 1 DP4 Длина 2 Значения износа согласно требованиям Установить прочие значения на О DP6 Радиус Действие G17 Длина 1 в Y Длина 2вХ G18 Длина 1 в X Длина 2bZ G19 Длина 1 в Z Длина 2bY Примечание Краткие описания по параметрам инструментов находятся на интерфейсе. Дополнительную информацию см. Литература Описание функций "Основные функции"; Коррекции инструмента (W1) Основы Коррекции инструмента 5.5 Типы инструментов |
|||||
