Основные принципы при написании программ для станков с ЧПУ Перед программированием необходимо осуществить планирование и подготовку операций

Основные принципы при написании программ для станков с ЧПУ Перед программированием необходимо осуществить планирование и подготовку операций

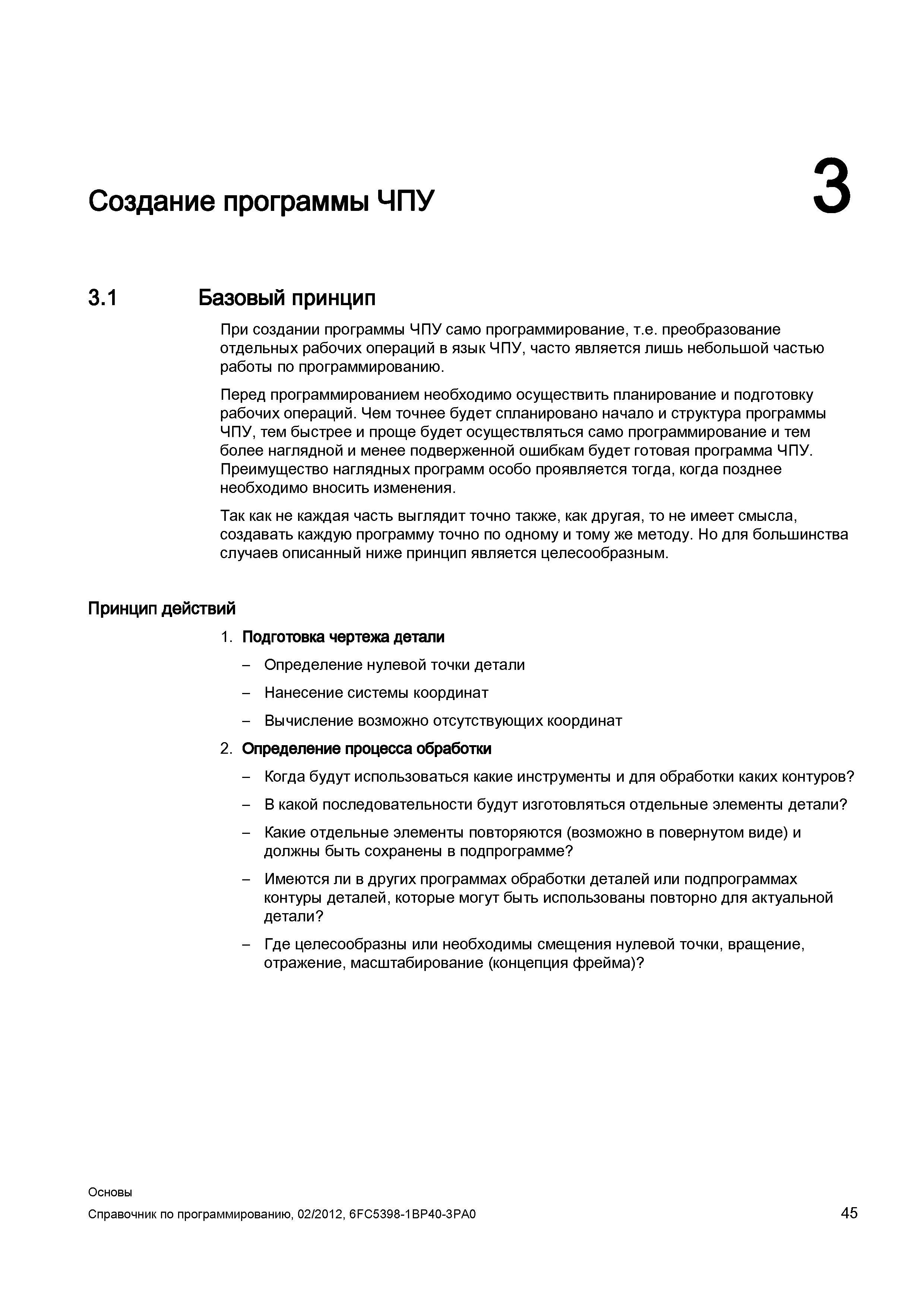

Основные принципы при написании программ для станков с ЧПУ Перед программированием необходимо осуществить планирование и подготовку операций _ рабочих Чем точнее будет спланировано начало и структура программы ЧПУ тем быстрее и проще будет осуществляться само программирование и тем более наглядной и менее подверженной ошибкам будет готовая программа ЧПУ. Преимущество наглядных программ особо проявляется тогда когда позднее необходимо вносить изменения. Так как не каждая часть выглядит точно также как другая то не имеет смысла создавать каждую программу точно по одному и тому же методу. Но для большинства случаев описанный ниже принцип является целесообразным. - Нанесение системы координат - Вычисление возможно отсутствующих координат 2. Определение процесса обработки - Когда будут использоваться какие инструменты и для обработки каких контуров - В какой последовательности будут изготовляться отдельные элементы детали - Какие отдельные элементы повторяются (возможно в повернутом виде) и должны быть сохранены в подпрограмме - Имеются ли в других программах обработки деталей или подпрограммах контуры деталей которые могут быть использованы повторно для актуальной детали - Где целесообразны или необходимы смещения нулевой точки вращение отражение масштабирование (концепция фрейма) Принцип действий 1. Подготовка чертежа детали - Определение нулевой точки детали Создание программы ЧПУ 3 3.1 Базовый принцип При создании программы ЧПУ само программирование т.е. преобразование отдельных рабочих операций в язык ЧПУ часто является лишь небольшой частью работы по программированию.
