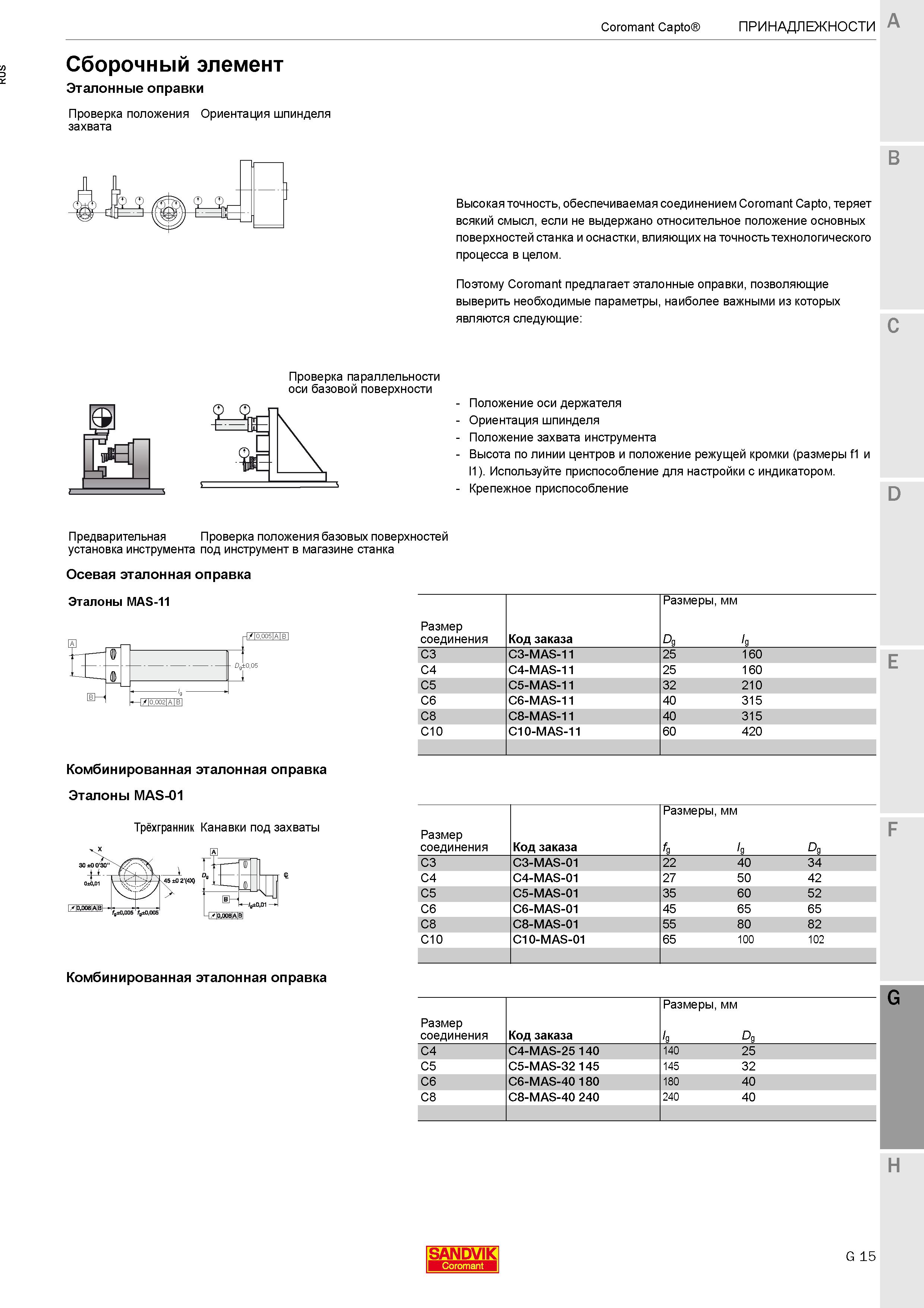

Эталонные тестовые оправки позволяют выверить необходимые параметры станка Положение оси держателя Ориентация шпинделя Захват инструмента _ Coromant Capto Принадлежности Сборочный элемент Эталонные оправки Проверка положения Ориентация шпинделя захвата B Высокая точность, обеспечиваемая соединением Coromant Capto, теряет всякий смысл, если не выдержано относительное положение основных поверхностей станка и оснастки, влияющих на точность технологического процесса в целом. Поэтому Coromant предлагает эталонные оправки, позволяющие выверить необходимые параметры, наиболее важными из которых являются следующие: C Проверка параллельности оси базовой поверхности - Положение оси держателя - Ориентация шпинделя - Положение захвата инструмента - Высота по линии центров и положение режущей кромки (размеры f1 и 11). Используйте приспособление для настройки с индикатором. - Крепежное приспособление D Предварительная Проверка положения базовых поверхностей установка инструмента под инструмент в магазине станка Осевая эталонная оправка Эталоны MAS-11 / 0.005 A B Ц-н 4/ 0.002 A BT Комбинированная эталонная оправка Эталоны MAS-01 Трёхгранник Канавки под захваты г- га 0,01 ч у 1о.оо81а в Комбинированная эталонная оправка Размер соединения Код заказа Размеры, мм Dg k С3 C3-MAS-11 25 160 С4 C4-MAS-11 25 160 С5 C5-MAS-11 32 210 С6 C6-MAS-11 40 315 С8 C8-MAS-11 40 315 С10 C10-MAS-11 60 420 E Размер соединения Код заказа Размеры, мм fg h Dg С3 C3-MAS-01 22 40 34 С4 C4-MAS-01 27 50 42 С5 C5-MAS-01 35 60 52 С6 C6-MAS-01 5 6 5 6 5 4 С8 C8-MAS-01 55 80 82 С10 C10-MAS-01 65 100 102 F Размер соединения Код заказа Размеры, мм k Dg С4 C4-MAS-25 140 140 25 С5 C5-MAS-32 145 145 32 С6 C6-MAS-40 180 180 40 С8 C8-MAS-40 240 240 40 G A Dg±0.05 SANDVIK Coromant H G 15
