SIEMENS | Справочник SIEMENS 2012 840D sl 828D SINUMERIK Фрезерование (Всего 730 стр.)




217 Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Вер. 2012 Стр.217
217 Определение плоскостей сечения В виде 3D существует возможность рассечения детали для отображения определенных видов и визуализации скрытых Справочник пользователя SIEMENS 840D sl 828D SINUMERIK Фрезерная обработка Системы числового программного управления станками СЧПУ Версия 2012 Стр. 217

Определение плоскостей сечения В виде 3D существует возможность рассечения детали для отображения определенных видов и визуализации скрытых

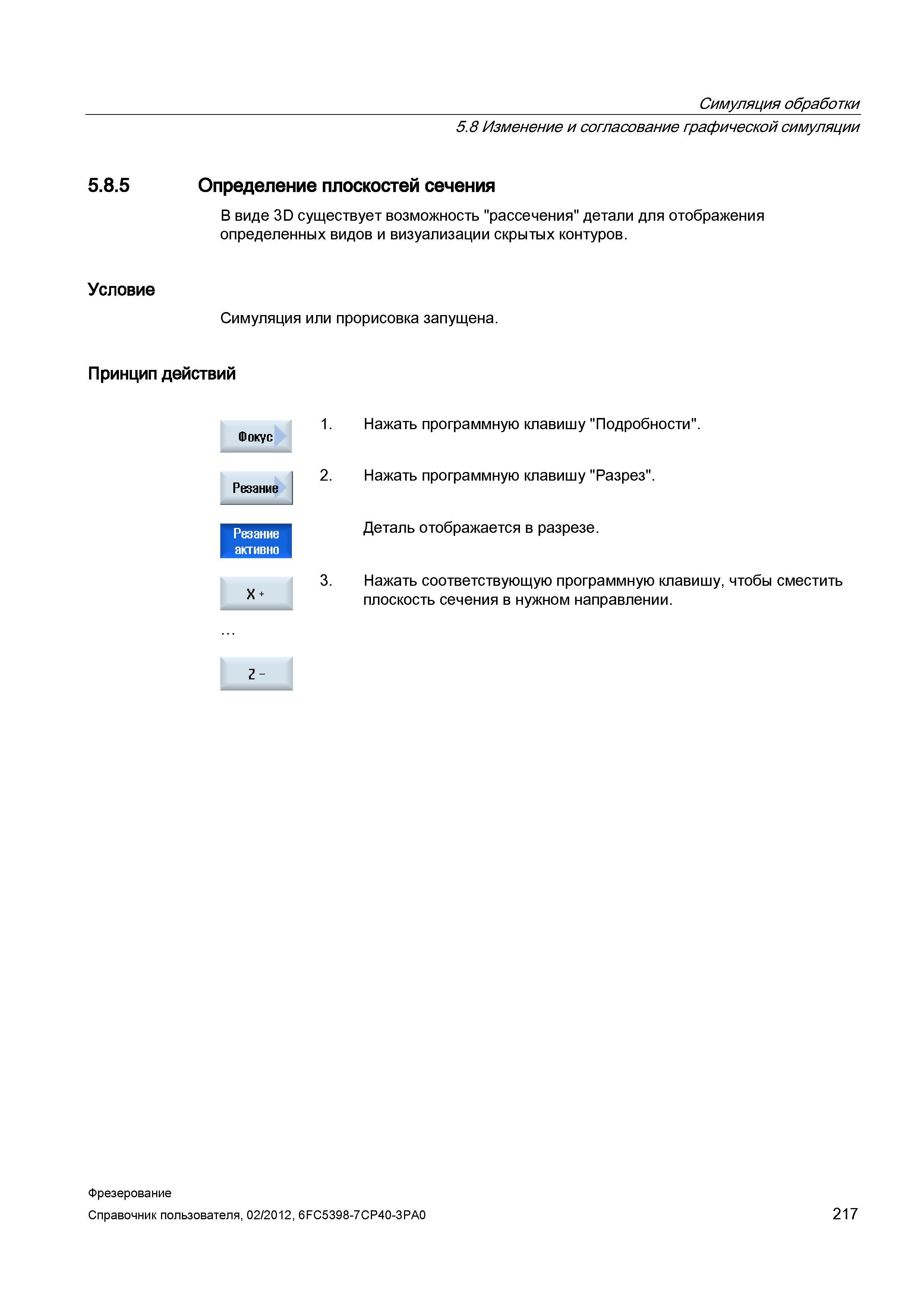

Определение плоскостей сечения В виде 3D существует возможность "рассечения" детали для отображения определенных видов и визуализации скрытых контуров. Условие Симуляция или прорисовка запущена. Принцип действий 1. Нажать программную клавишу "Подробности". 2. Нажать программную клавишу "Разрез". Деталь отображается в разрезе. 3. Нажать соответствующую программную клавишу, чтобы сместить плоскость сечения в нужном направлении. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 217 Симуляция обработки 5.8 Изменение и согласование графической симуляции 5.8.5
