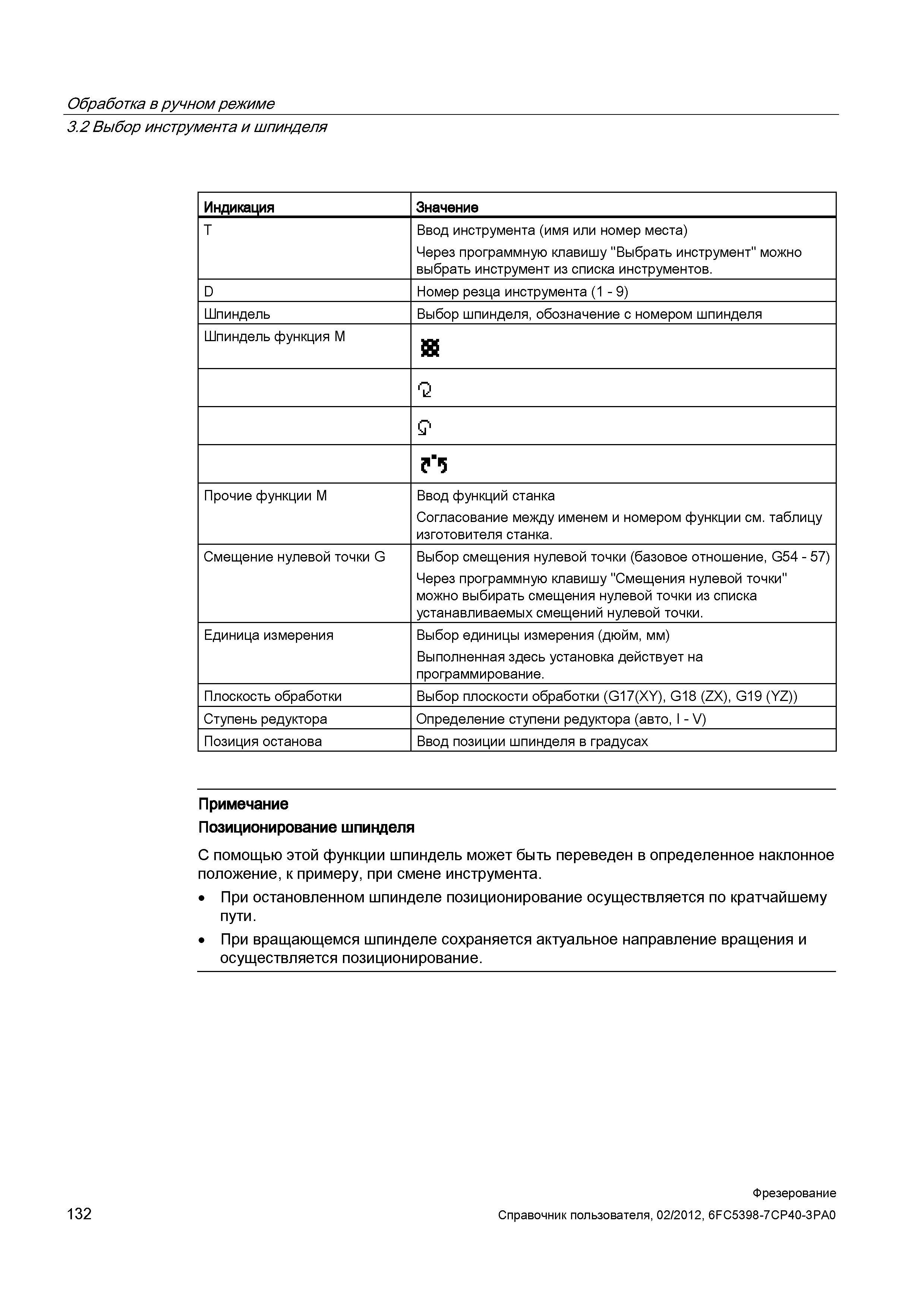

Обработка в ручном режиме Выбор инструмента и шпинделя Индикация Значение T Ввод инструмента (имя или номер места) Через программную клавишу "Выбрать инструмент" можно выбрать инструмент из списка инструментов. D Номер резца инструмента (1 - 9) Шпиндель Выбор шпинделя, обозначение с номером шпинделя Шпиндель функция М н 9 Q Р'Ч Прочие функции M Ввод функций станка Согласование между именем и номером функции см. таблицу изготовителя станка. Смещение нулевой точки G Выбор смещения нулевой точки (базовое отношение, G54 - 57) Через программную клавишу "Смещения нулевой точки" можно выбирать смещения нулевой точки из списка устанавливаемых смещений нулевой точки. Единица измерения Выбор единицы измерения (дюйм, мм) Выполненная здесь установка действует на программирование. Плоскость обработки Выбор плоскости обработки (G17(XY), G18 (ZX), G19 (YZ)) Ступень редуктора Определение ступени редуктора (авто, I - V) Позиция останова Ввод позиции шпинделя в градусах Примечание Позиционирование шпинделя С помощью этой функции шпиндель может быть переведен в определенное наклонное положение, к примеру, при смене инструмента. При остановленном шпинделе позиционирование осуществляется по кратчайшему пути. При вращающемся шпинделе сохраняется актуальное направление вращения и осуществляется позиционирование. 132 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0
