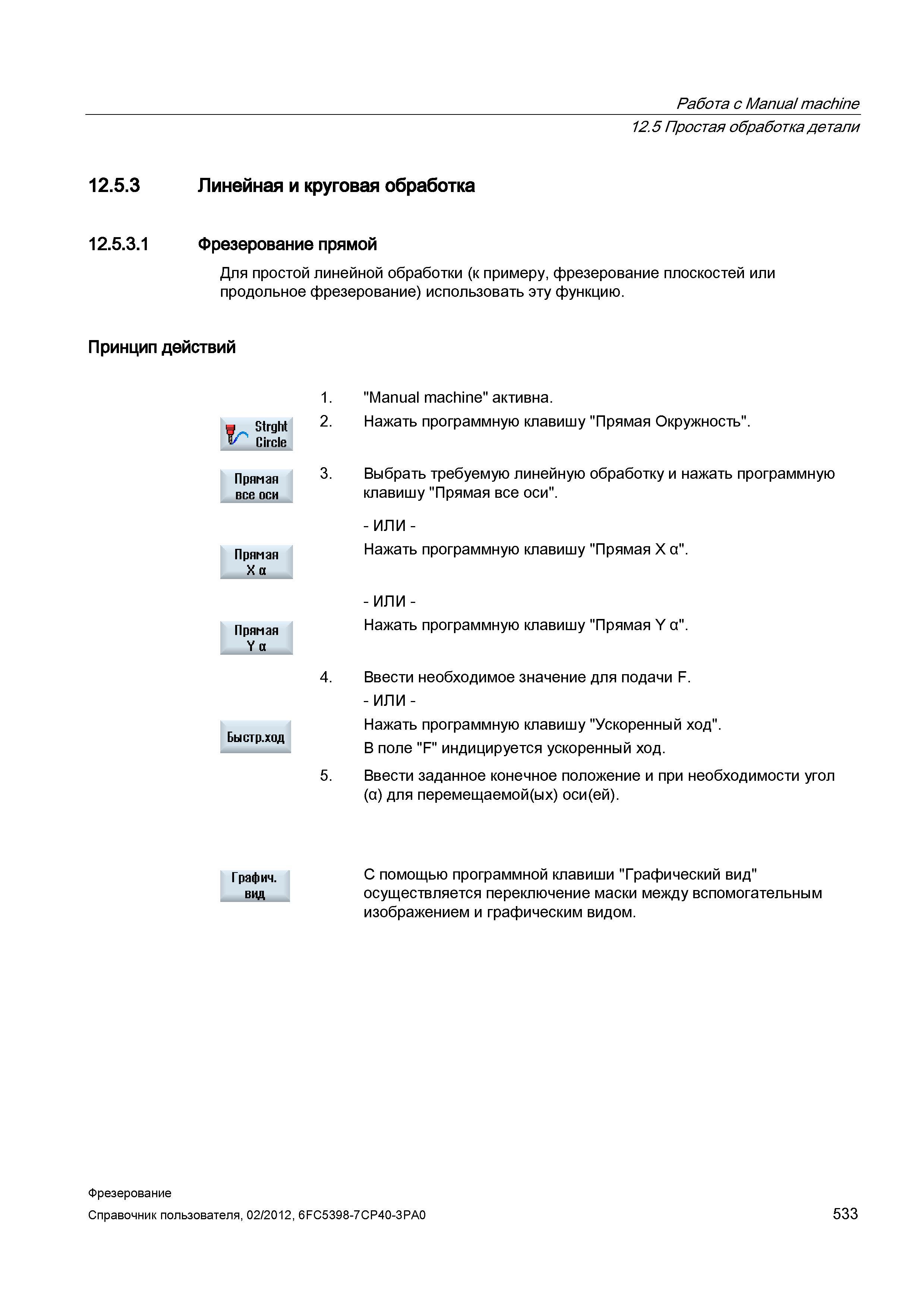

Линейная и круговая обработка 12.5.3.1 Фрезерование прямой Для простой линейной обработки (к примеру, фрезерование плоскостей или продольное фрезерование) использовать эту функцию. Принцип действий 1. "Manual machine" активна. 2. Нажать программную клавишу "Прямая Окружность". Прямая все оси Прямая Ха Прямая Ya Бы стр.ход Выбрать требуемую линейную обработку и нажать программную клавишу "Прямая все оси". Нажать программную клавишу "Прямая X а". Нажать программную клавишу "Прямая Y а". Ввести необходимое значение для подачи F. Нажать программную клавишу "Ускоренный ход". В поле "F" индицируется ускоренный ход. Ввести заданное конечное положение и при необходимости угол (а) для перемещаемой(ых) оси(ей). 4 5 Графич. вид С помощью программной клавиши "Графический вид" осуществляется переключение маски между вспомогательным изображением и графическим видом. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 533 Работа с Manual machine 12.5 Простая обработка детали 12.5.3
