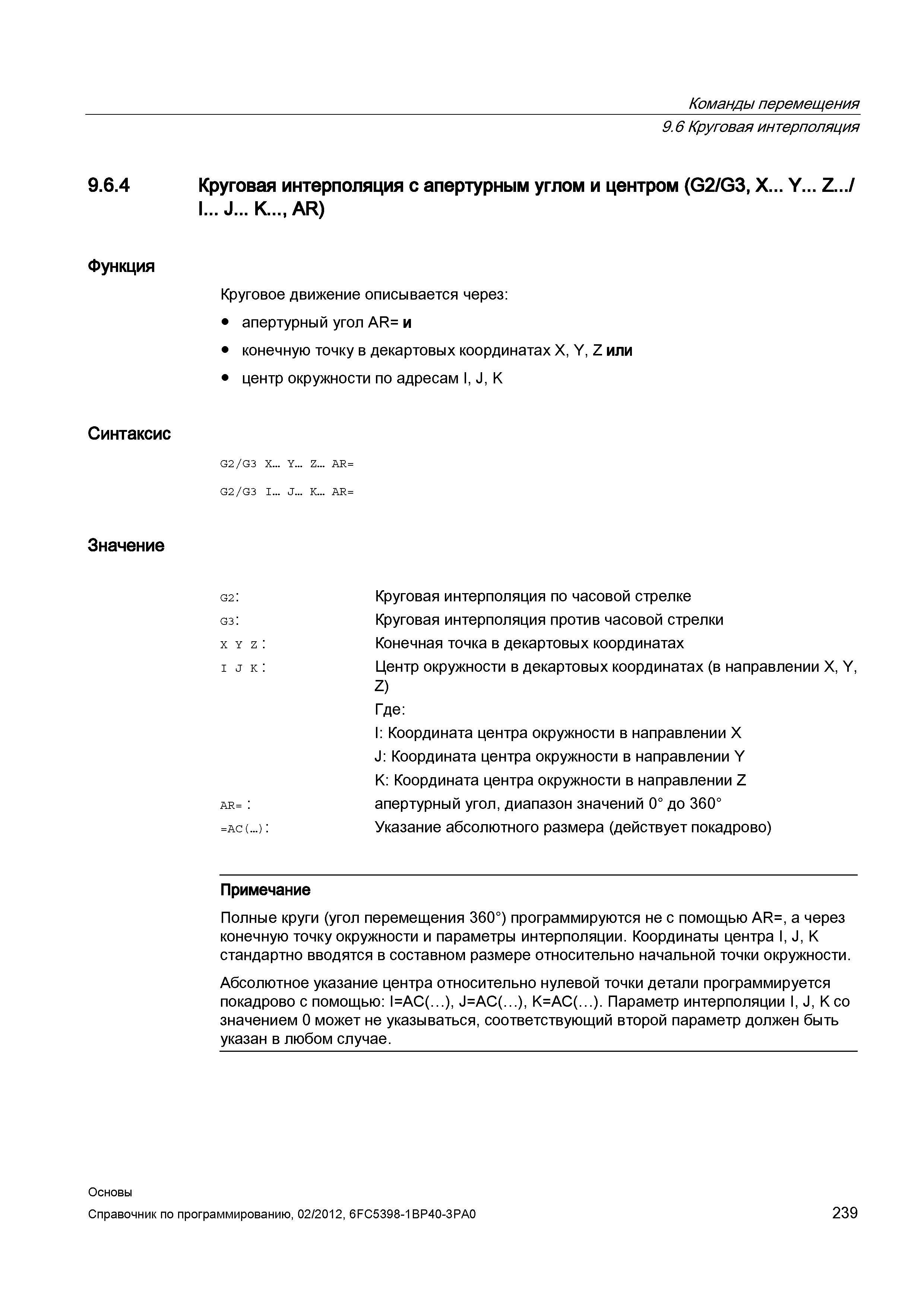

Круговое движение описывается через апертурный угол AR и конечную точку в декартовых координатах X/Y/Z или центр окружности по адресам I J K

Круговое движение описывается через апертурный угол AR и конечную точку в декартовых координатах X/Y/Z или центр окружности по адресам I J K G2 G3 X. Y. Z. AR G2 G3 I. J. K. AR G2 G3 X/Y/Z i j к AR ac(.) Примечание Полные круги (угол перемещения 360) программируются не с помощью AR а через конечную точку окружности и параметры интерполяции. Координаты центра I J K стандартно вводятся в составном размере относительно начальной точки окружности. Абсолютное указание центра относительно нулевой точки детали программируется покадрово с помощью IAC(...) JAC(...) KAC(...). Параметр интерполяции I J K со значением 0 может не указываться соответствующий второй параметр должен быть указан в любом случае. Круговая интерполяция по часовой стрелке Круговая интерполяция против часовой стрелки Конечная точка в декартовых координатах Центр окружности в декартовых координатах (в направлении X/Y/Z) Где I Координата центра окружности в направлении Х J Координата центра окружности в направлении Y K Координата центра окружности в направлении Z апертурный угол диапазон значений 0 до 360 Указание абсолютного размера (действует покадрово) Основы 239 Команды перемещения 9.6.4 Функция Синтаксис Значение 9.6 Круговая интерполяция Круговая интерполяция с апертурным углом и центром (G2 G3 X... Y... Z... I... J... K... AR)
