Системы числового программного управления / CNC programming and machining SIEMENS | Справочник SIEMENS 2012 Программирование 840D sl 828D Основы (Всего 680 стр.) |
|||||
|

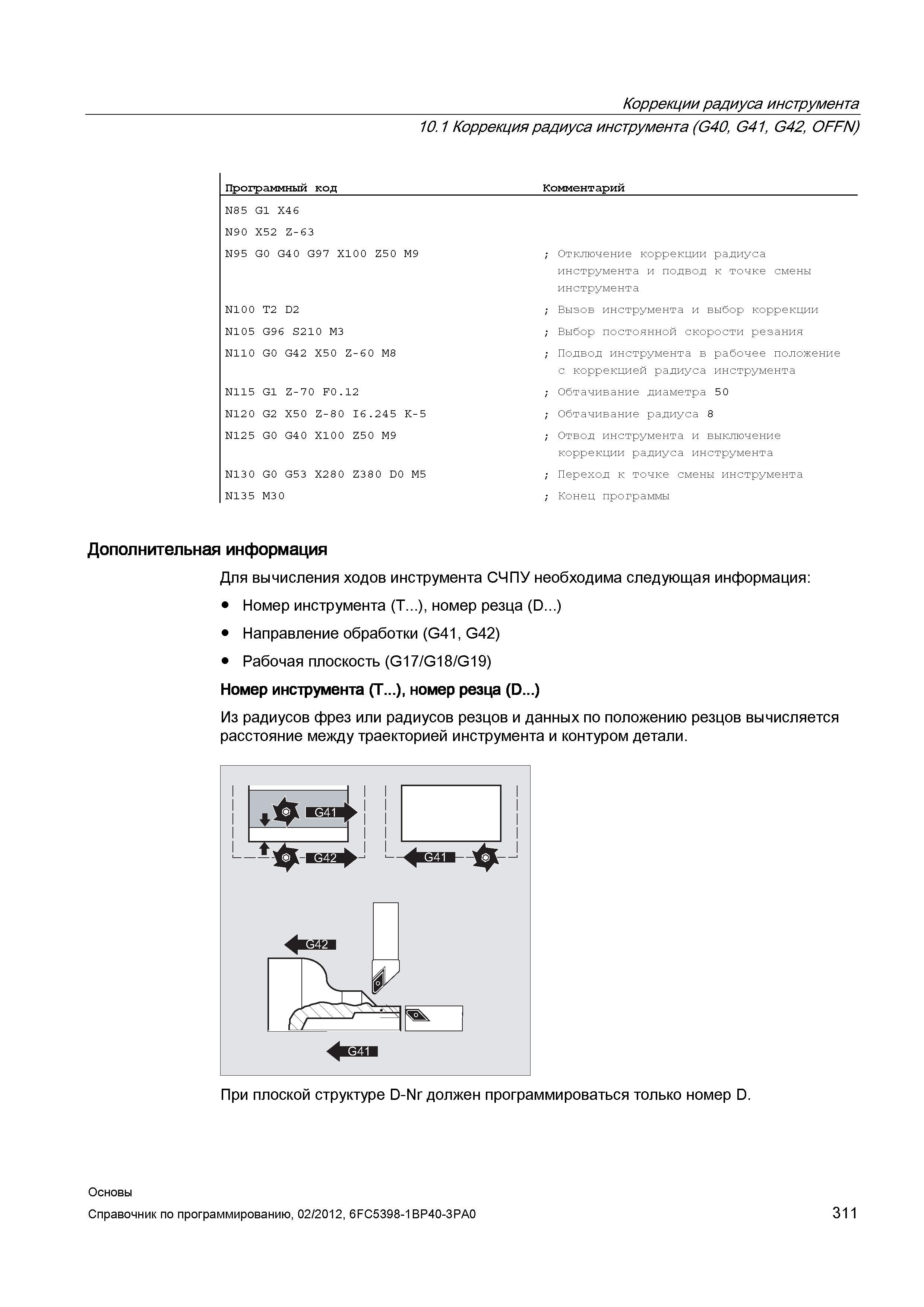

311 Справочник SIEMENS 2012 Программирование систем ЧПУ Sinumerik 840D sl 828D Основы Стр.311 |
|||||
Коррекция радиуса инструмента (G40 G41 G42 OFFN) Программный код Комментарий Отключение коррекции радиуса инструмента и подвод к точке сменыКоррекция радиуса инструмента (G40 G41 G42 OFFN) Программный код Комментарий Отключение коррекции радиуса инструмента и подвод к точке смены инструмента Вызов инструмента и выбор коррекции Выбор постоянной скорости резания Подвод инструмента в рабочее положение с коррекцией радиуса инструмента Обтачивание диаметра 50 Обтачивание радиуса 8 Отвод инструмента и выключение коррекции радиуса инструмента Переход к точке смены инструмента Конец программы Дополнительная информация Для вычисления ходов инструмента СЧПУ необходима следующая информация Номер инструмента (T...) номер резца (D...) Направление обработки (G41 G42) Рабочая плоскость (G17 G18 G19) Номер инструмента (T...) номер резца (D...) Из радиусов фрез или радиусов резцов и данных по положению резцов вычисляется расстояние между траекторией инструмента и контуром детали. При плоской структуре D-Nr должен программироваться только номер D. Основы 311 Коррекции радиуса инструмента 10.1 N8 5 G1 X4 6 N90 X52 Z-63 N95 G0 G40 G97 X100 Z50 M9 N10 0 T2 D2 N105 G96 S210 M3 N110 G0 G42 X50 Z-60 M8 N115 G1 Z-7 0 F0.12 N120 G2 X5 0 Z-8 0 I6.245 K-5 N125 G0 G40 X100 Z50 M9 N130 G0 G53 X280 Z380 D0 M5 N135 M30 |
|||||
