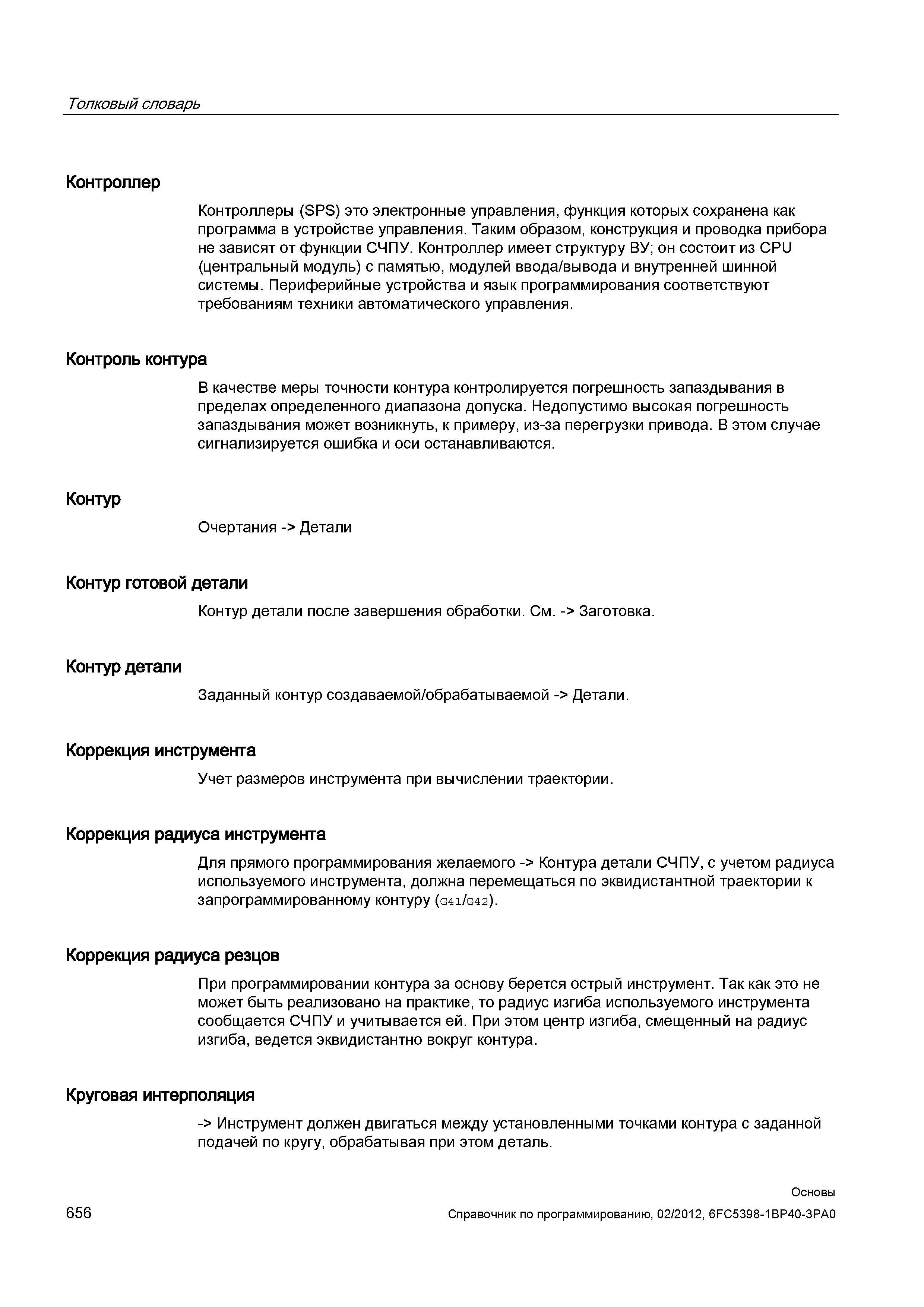

Контроль контура В качестве меры точности контура контролируется погрешность запаздывания в пределах определенного диапазона допуска. Недопустимо высокая погрешность запаздывания может возникнуть к примеру из-за перегрузки привода. В этом случае сигнализируется ошибка и оси останавливаются. Контур Очертания - Детали Контур готовой детали Контур детали после завершения обработки. См. - Заготовка. Контур детали Заданный контур создаваемой обрабатываемой - Детали. Коррекция инструмента Учет размеров инструмента при вычислении траектории. Коррекция радиуса инструмента Для прямого программирования желаемого - Контура детали СЧПУ с учетом радиуса используемого инструмента должна перемещаться по эквидистантной траектории к запрограммированному контуру (G41 G42). Коррекция радиуса резцов При программировании контура за основу берется острый инструмент. Так как это не может быть реализовано на практике то радиус изгиба используемого инструмента сообщается СЧПУ и учитывается ей. При этом центр изгиба смещенный на радиус изгиба ведется эквидистантно вокруг контура. Круговая интерполяция - Инструмент должен двигаться между установленными точками контура с заданной подачей по кругу обрабатывая при этом деталь. 656 Основы Толковый словарь Контроллер Контроллеры (SPS) это электронные управления функция которых сохранена как программа в устройстве управления. Таким образом конструкция и проводка прибора не зависят от функции СЧПУ. Контроллер имеет структуру ВУ; он состоит из CPU (центральный модуль) с памятью модулей ввода вывода и внутренней шинной системы. Периферийные устройства и язык программирования соответствуют требованиям техники автоматического управления.
