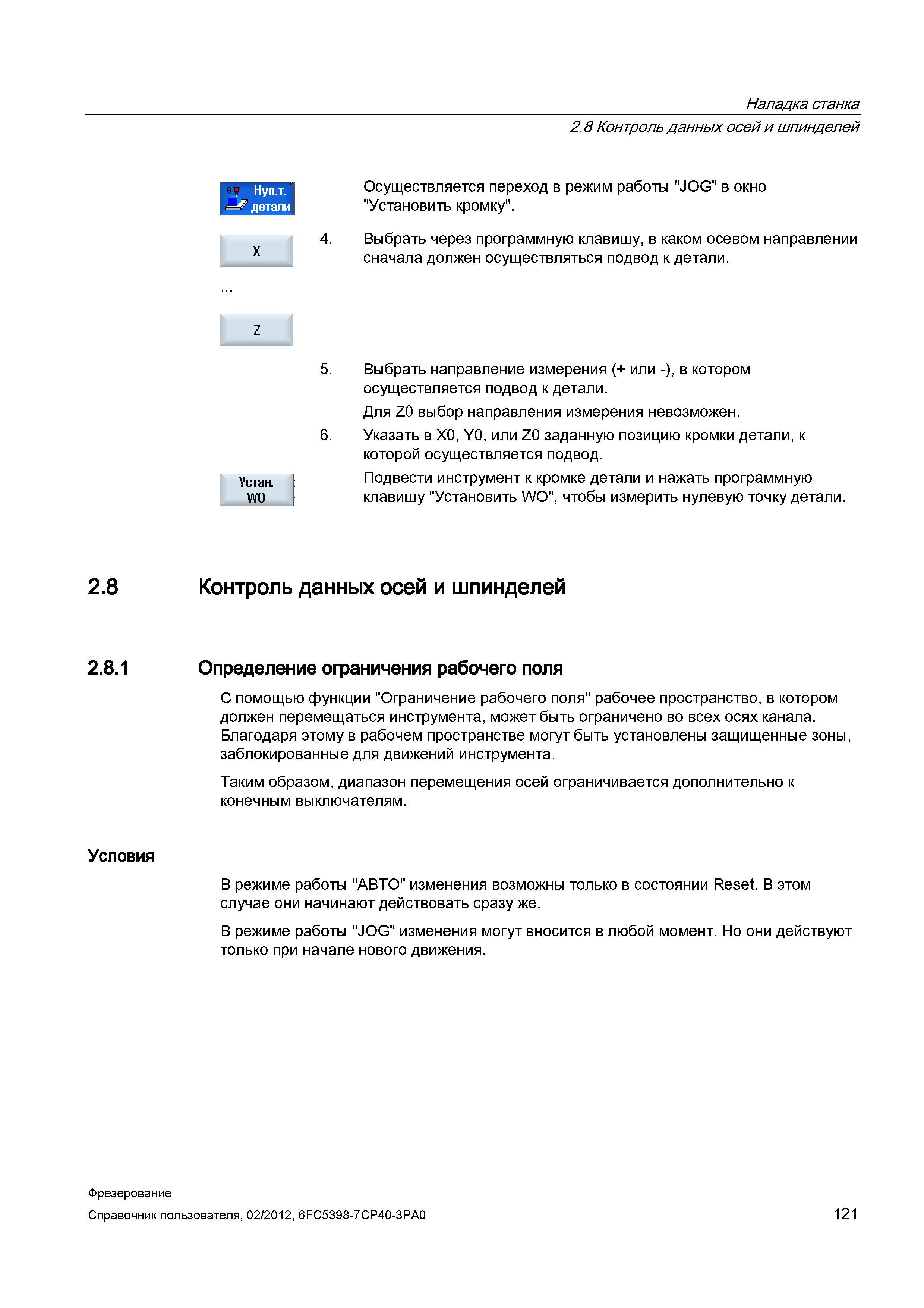

Контроль данных осей и шпинделей Осуществляется переход в режим работы "JOG" в окно "Установить кромку". Выбрать через программную клавишу, в каком осевом направлении сначала должен осуществляться подвод к детали. Выбрать направление измерения (+ или -), в котором осуществляется подвод к детали. Для Z0 выбор направления измерения невозможен. Указать в X0, Y0, или Z0 заданную позицию кромки детали, к которой осуществляется подвод. Подвести инструмент к кромке детали и нажать программную клавишу "Установить WO", чтобы измерить нулевую точку детали. Контроль данных осей и шпинделей Определение ограничения рабочего поля С помощью функции "Ограничение рабочего поля" рабочее пространство, в котором должен перемещаться инструмента, может быть ограничено во всех осях канала. Благодаря этому в рабочем пространстве могут быть установлены защищенные зоны, заблокированные для движений инструмента. Таким образом, диапазон перемещения осей ограничивается дополнительно к конечным выключателям. В режиме работы "АВТО" изменения возможны только в состоянии Reset. В этом случае они начинают действовать сразу же. В режиме работы "JOG" изменения могут вносится в любой момент. Но они действуют только при начале нового движения. Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 121 Наладка станка 2.8 2.8.1 Условия 2.8
