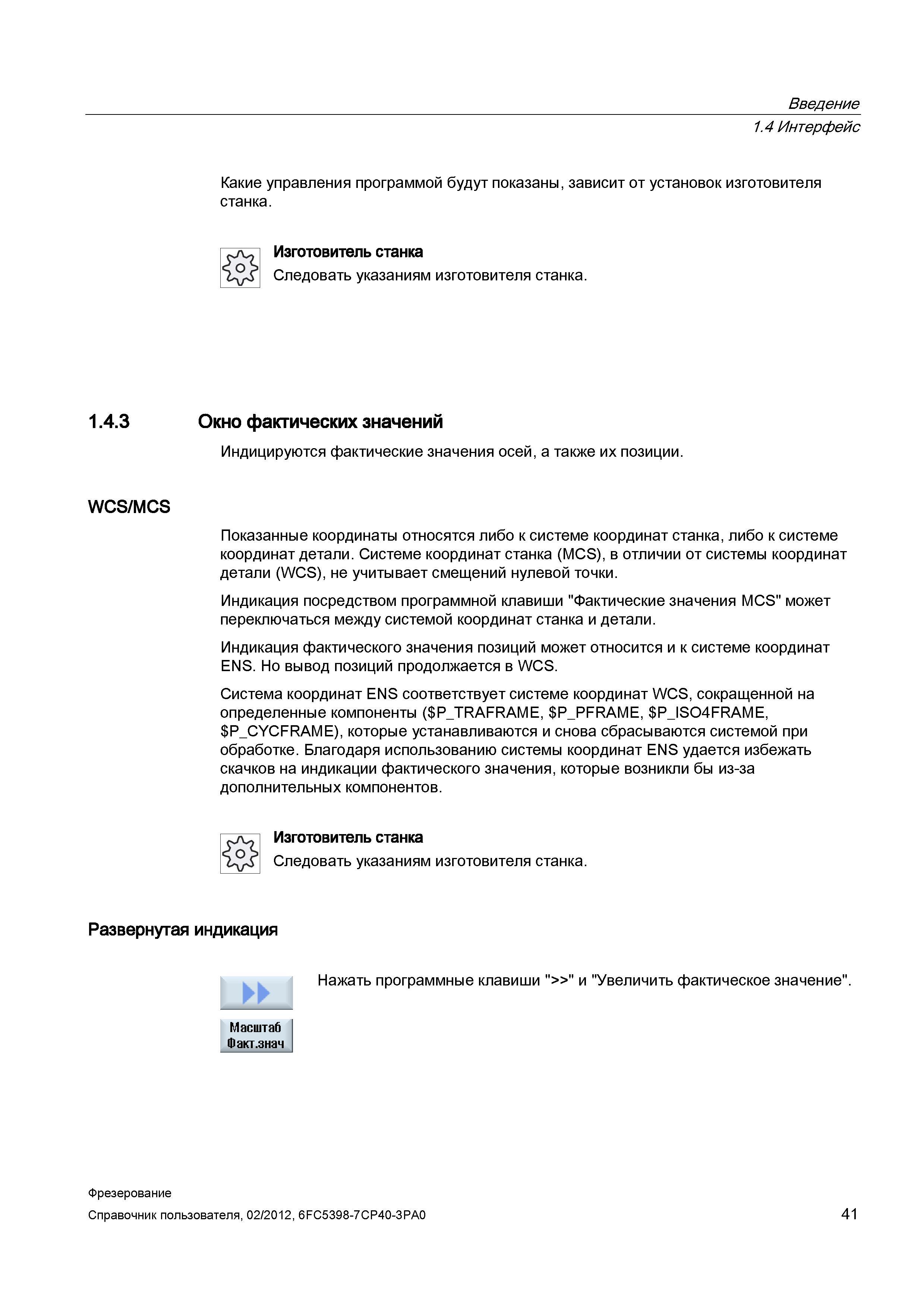

В системе координат станка (MCS), в отличии от системы координат детали (WCS), не учитывает смещений нулевой точки _ Индикация посредством программной клавиши "Фактические значения MCS" может переключаться между системой координат станка и детали. Индикация фактического значения позиций может относится и к системе координат ENS. Но вывод позиций продолжается в WCS. Система координат ENS соответствует системе координат WCS, сокращенной на определенные компоненты ( P_TRAFRAME, P_PFRAME, P_ISO4FRAME, P_CYCFRAME), которые устанавливаются и снова сбрасываются системой при обработке. Благодаря использованию системы координат ENS удается избежать скачков на индикации фактического значения, которые возникли бы из-за дополнительных компонентов. Изготовитель станка Следовать указаниям изготовителя станка. Развернутая индикация Нажать программные клавиши ">>" и "Увеличить фактическое значение". Масштаб Факт.знач Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 41 Введение 1.4 Интерфейс Какие управления программой будут показаны, зависит от установок изготовителя станка. Изготовитель станка Следовать указаниям изготовителя станка. 1.4.3 Окно фактических значений Индицируются фактические значения осей, а также их позиции WCS/MCS Показанные координаты относятся либо к системе координат станка, либо к системе координат детали.
