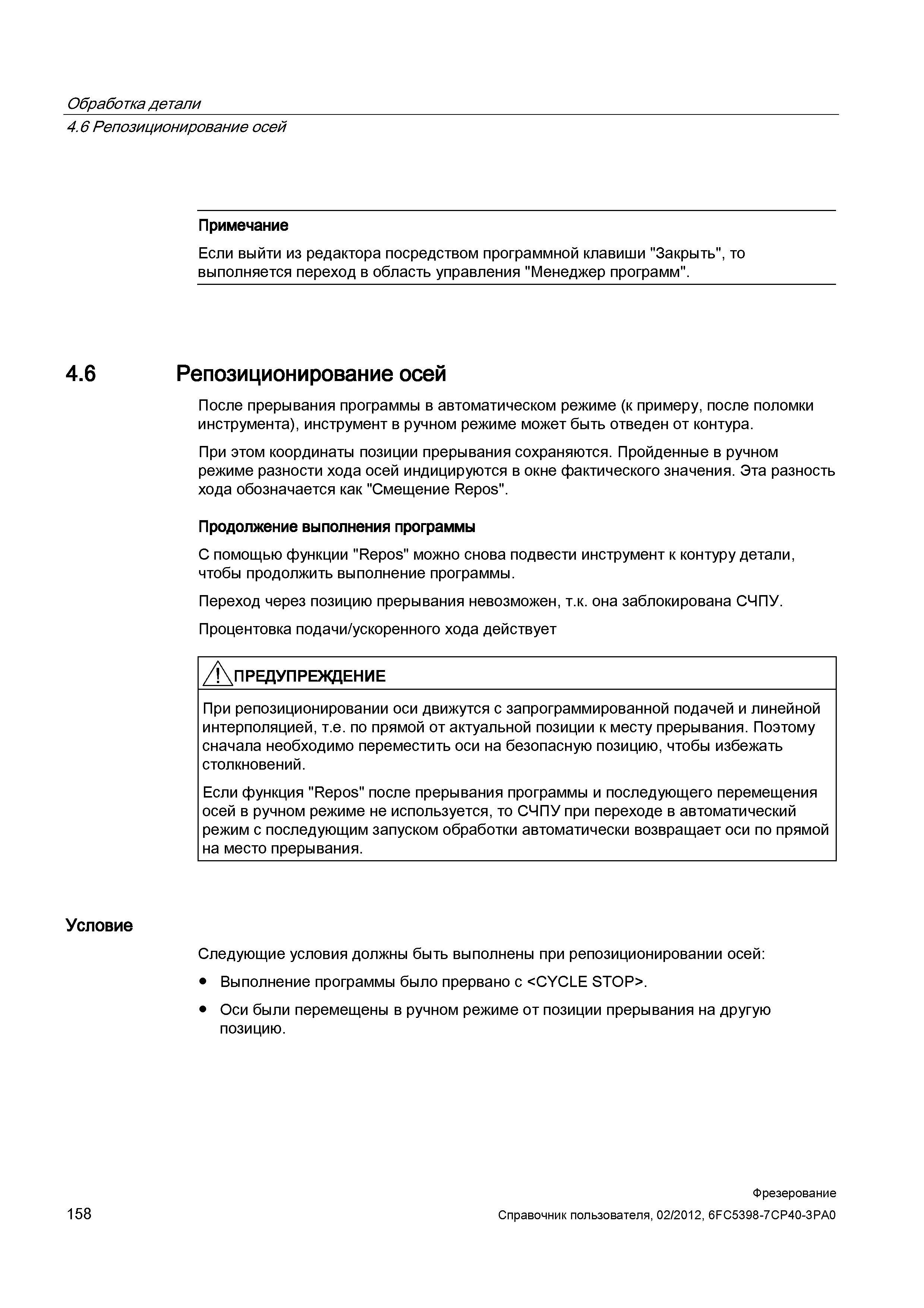

Обработка детали на станке с системой ЧПУ Сименс При репозиционировании оси движутся с запрограммированной подачей и линейной интерполяцией _ , т.е. по прямой от актуальной позиции к месту прерывания. Поэтому сначала необходимо переместить оси на безопасную позицию, чтобы избежать столкновений. Если функция "Repos" после прерывания программы и последующего перемещения осей в ручном режиме не используется, то СЧПУ при переходе в автоматический режим с последующим запуском обработки автоматически возвращает оси по прямой на место прерывания. Условие Следующие условия должны быть выполнены при репозиционировании осей: Выполнение программы было прервано с . Оси были перемещены в ручном режиме от позиции прерывания на другую позицию. 158 Фрезерование Справочник пользователя, 02/2012, 6FC5398-7CP40-3PA0 Обработка детали Репозиционирование осей Примечание Если выйти из редактора посредством программной клавиши "Закрыть", то выполняется переход в область управления "Менеджер программ". 4.6 Репозиционирование осей После прерывания программы в автоматическом режиме (к примеру, после поломки инструмента), инструмент в ручном режиме может быть отведен от контура. При этом координаты позиции прерывания сохраняются. Пройденные в ручном режиме разности хода осей индицируются в окне фактического значения. Эта разность хода обозначается как "Смещение Repos". Продолжение выполнения программы С помощью функции "Repos" можно снова подвести инструмент к контуру детали, чтобы продолжить выполнение программы. Переход через позицию прерывания невозможен, т.к. она заблокирована СЧПУ. Процентовка подачи/ускоренного хода действует /К ПРЕДУПРЕЖДЕНИЕ
