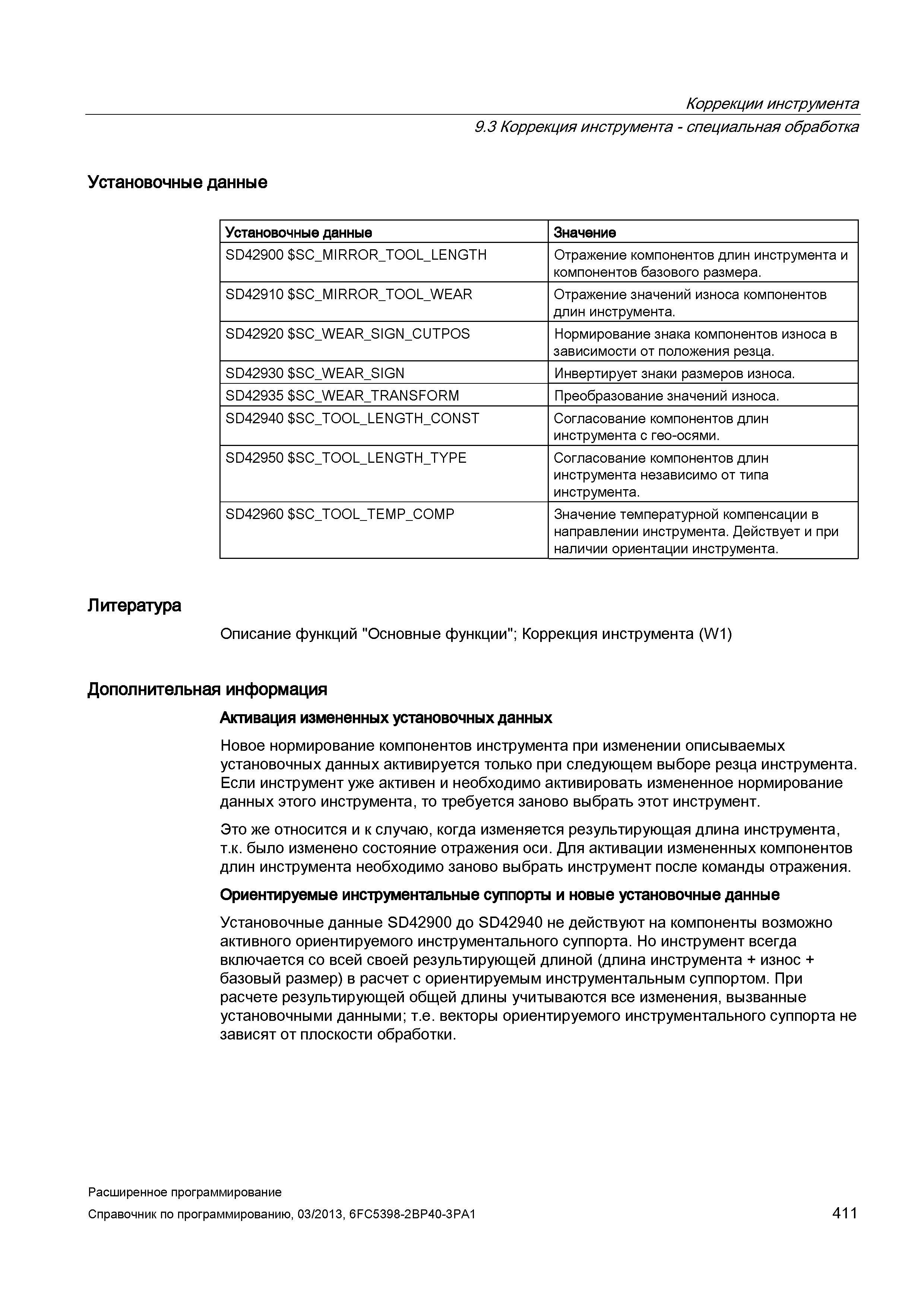

Новое нормирование компонентов инструмента при изменении описываемых установочных данных активируется только при следующем выборе _ резца инструмента. Если инструмент уже активен и необходимо активировать измененное нормирование данных этого инструмента, то требуется заново выбрать этот инструмент. Это же относится и к случаю, когда изменяется результирующая длина инструмента, т.к. было изменено состояние отражения оси. Для активации измененных компонентов длин инструмента необходимо заново выбрать инструмент после команды отражения. Ориентируемые инструментальные суппорты и новые установочные данные Установочные данные SD42900 до SD42940 не действуют на компоненты возможно активного ориентируемого инструментального суппорта. Но инструмент всегда включается со всей своей результирующей длиной (длина инструмента + износ + базовый размер) в расчет с ориентируемым инструментальным суппортом. При расчете результирующей общей длины учитываются все изменения, вызванные установочными данными; т.е. векторы ориентируемого инструментального суппорта не зависят от плоскости обработки. Расширенное программирование Справочник по программированию, 03/2013, 6FC5398-2BP40-3PA1 411 Коррекции инструмента 9.3 Коррекция инструмента - специальная обработка Установочные данные Установочные данные Значение SD42900 SC_MIRROR_TOOL_LENGTH Отражение компонентов длин инструмента и компонентов базового размера. SD42910 SC_MIRROR_TOOL_WEAR Отражение значений износа компонентов длин инструмента. SD42920 SC_WEAR_SIGN_CUTPOS Нормирование знака компонентов износа в зависимости от положения резца. SD42930 SC_WEAR_SIGN Инвертирует знаки размеров износа. SD42935 SC_WEAR_TRANSFORM Преобразование значений износа. SD42940 SC_TOOL_LENGTH_CONST Согласование компонентов длин инструмента с гео-осями. SD42950 SC_TOOL_LENGTH_TYPE Согласование компонентов длин инструмента независимо от типа инструмента. SD42960 SC_TOOL_TEMP_COMP Значение температурной компенсации в направлении инструмента. Действует и при наличии ориентации инструмента. Литература Описание функций "Основные функции"; Коррекция инструмента (W1) Дополнительная информация Активация измененных установочных данных
